Rozdzielacz 5 obwodów z zestawem mieszającym z pompą IBO i sterownikiem S-150

Rozdzielacz 14 obwodów do ogrzewania podłogowego z zestawem mieszającym z pompą ibo i sterownikiem pompy s-150.jpg

Dostępność: na wyczerpaniu

Wysyłka w: 48h

Dostawa: sprawdź formy dostawy

Cena brutto: 921,04 zł

Cena regularna:

921.04

Najniższa cena z 30 dni przed obniżką:

Cena netto: 748,81 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ZESTAW_000139_566+S150

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

ROZDZIELACZ 5 OBWODY DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM Z POMPĄ IBO I STEROWNIKIEM POMPY S-150

W rozdzielaczu zamontowany jest zawór ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

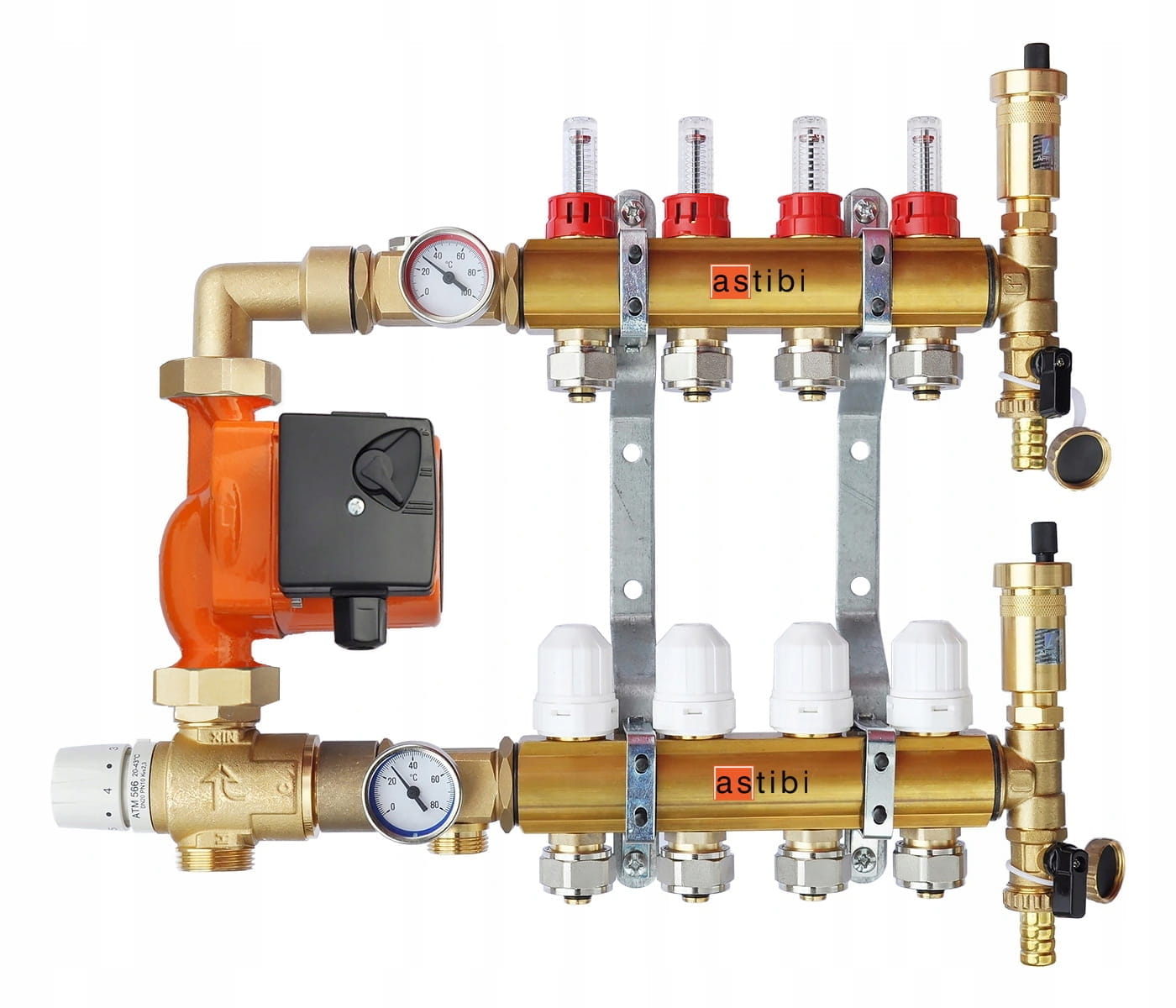

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

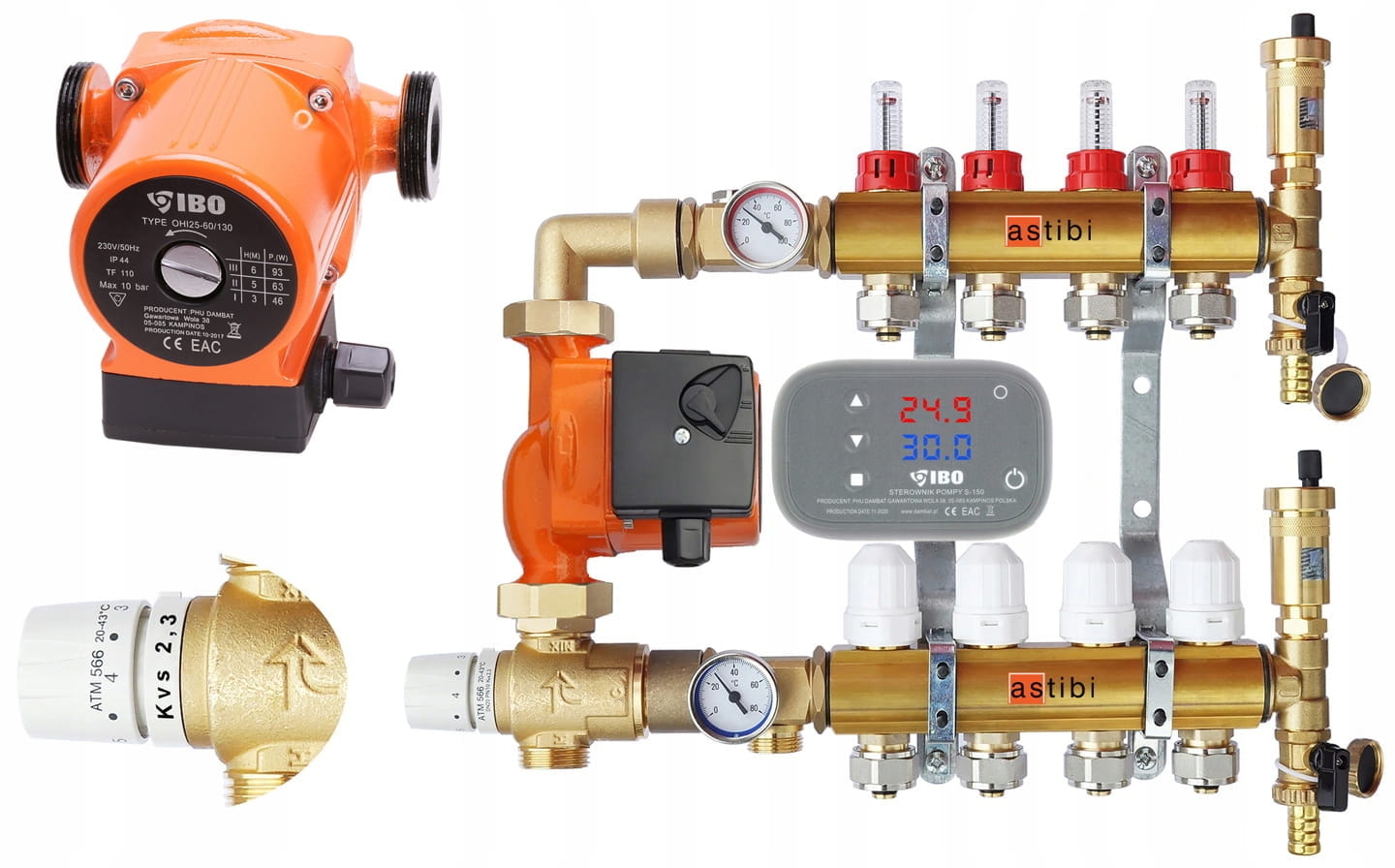

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 566 20÷43°C, Kvs 2,3 m3/h
termometr tarczowy - 2 szt.
pompa obiegowa OHI IBO 25-60/130
uszczelki

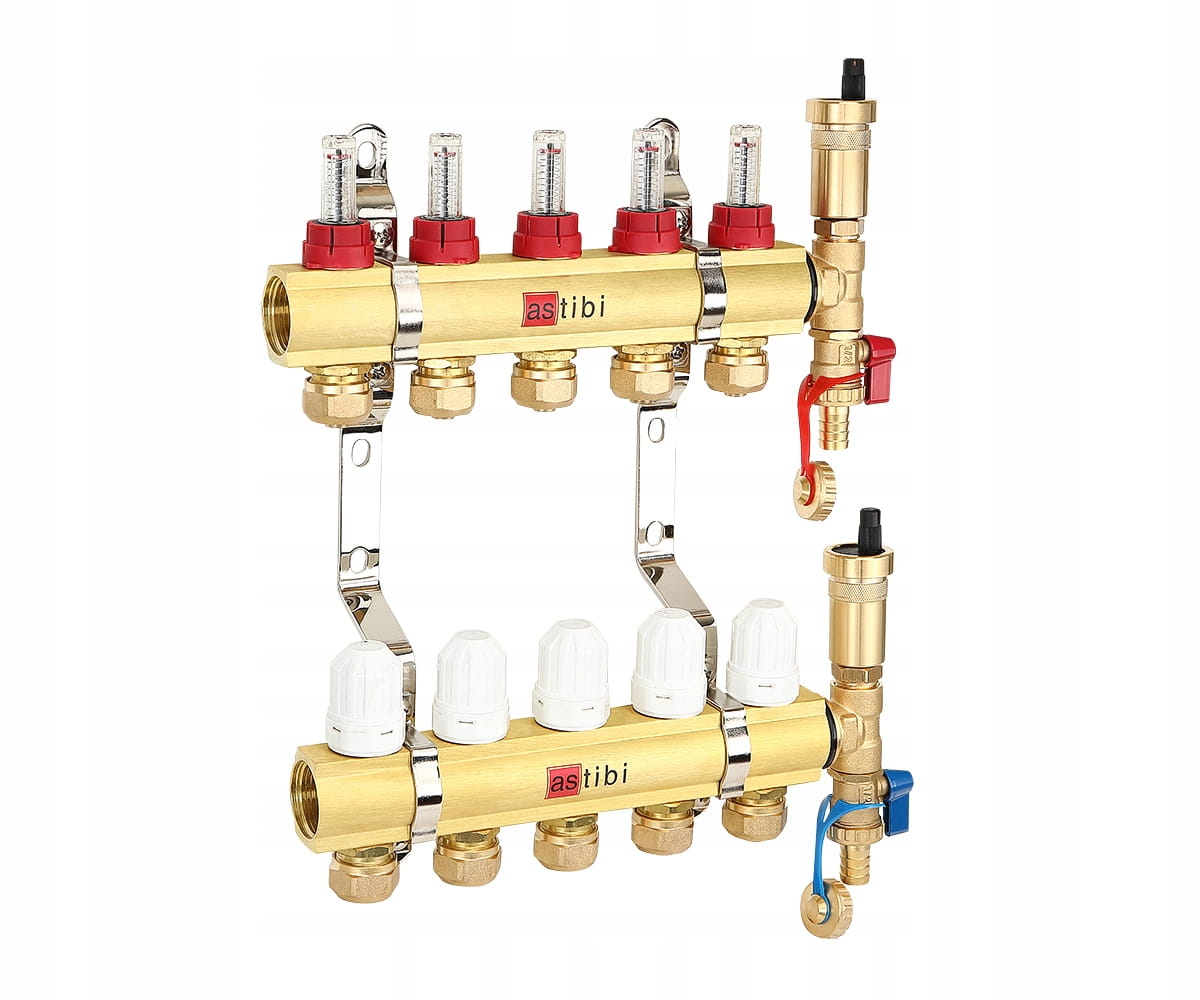

2) Belka górna ( MOSIĄDZ )

przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
zespół odpowietrzająco-spustowy z odpowietrznikiem

3) Belka dolna ( MOSIĄDZ )

wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
zespół odpowietrzająco-spustowy z odpowietrznikiem

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

5) Sterownik pompy S-150 IBO

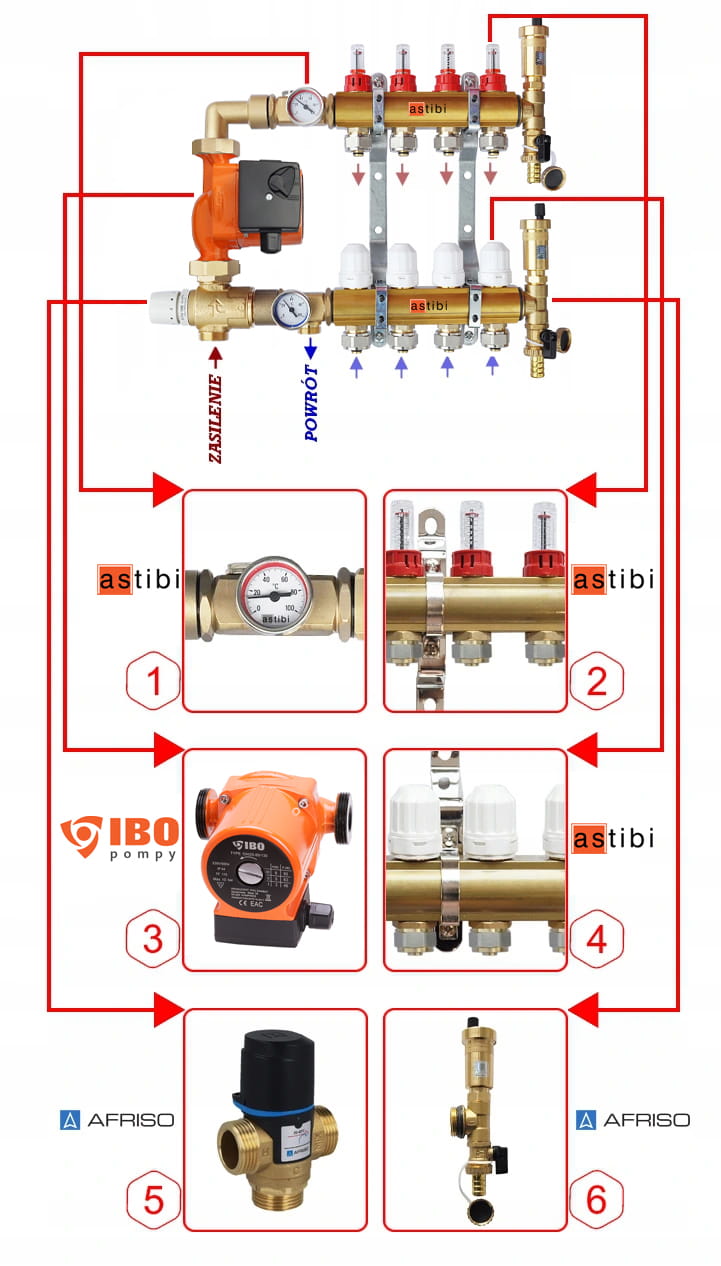

ROZDZIELACZ - DANE TECHNICZNE:

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa firmy IBO typ OHI 25-60/130.

Dane techniczne pompy:

Silnik: jednofazowy, 3 prędkości obrotowe
Napięcie zasilania: 230 V ~ 50 Hz
Max ciśnienie robocze: 10 bar
Temperatura medium: - 10oC do max 110oC
Rodzaj ochrony: IP 44
Długość przyłącza: 130 mm

1 bieg - 46 W

2 bieg - 63 W

3 bieg - 93 W

Wysokość podnoszenia: do 6m

Zalety:

Pompa posiada znormalizowane rozmiary,
Cicha praca,
Łatwa w obsłudze i montażu,
Zastosowane dobre łożyska ceramiczne.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym.

Zasilanie gwint 1", powrót gwint 3/4".

Do rozdzielacza polecamy szafki podtynkowe oraz natynkowe głębokie dostępne na naszych pozostałych aukcjach.

Sterownik przeznaczony jest do sterowania pompą obiegu wody c.o. Zadaniem sterownika jest załączenie pompy jeśli temperatura przekroczy zadaną wartość oraz wyłączenie w przypadku spadku poniżej poziomu zadanej temperatury wyłączenia. Zapobiega to niepotrzebnemu działaniu pompy co pozwala zaoszczędzić energię elektryczną. (oszczędności w zależności od stopnia wykorzystania pieca sięgają nawet 60%) jak i przedłuża żywotność pompy dzięki temu wrasta jej niezawodność i maleją koszty związane z eksploatacją zarówno tempery załączania jak i wyłączania może być ustawiona w przedziale 0°C - 99°C histereza została zasępiona możliwością dowolnego ustawienia temperatury wyłączenia.

Przykład: temperatura zadana 34°C (dolny wymyślacz), temperatura wyłączenia 31°C

Jeżeli temperatura czujnika osiągnie 34°C pompa załączy się przy 34°C i będzie pracowała do momentu aż temperatura czujnika spadnie do 31°C wówczas sterownik wyłączony pompę.

Dane techniczne:

zakres regulacji temperatury (temp. zadana): 0°C - 99°C,
zakres regulacji temperatury (temp. wyłączenia): 0°C - 99°C,
napięcie zasilania: 230V50Hz 10%,
pobór mocy (tylko regulatora): < 5W,
temperatura otoczenia: -10°C - 40°C,
czujnik temperatury: rezystacyjny,
długość przewodu czujnika: ~ 1m,
długość przewodu sieciowego: ~ 1m,
długość przewodu zasilania pompy: ~ 1m,
wyjście: 230V/50Hz,
maks. prąd obciążenia wyjścia: pompa 6A (obc. rezyst.),
dokładność pomiaru: ~ 0,1°C.

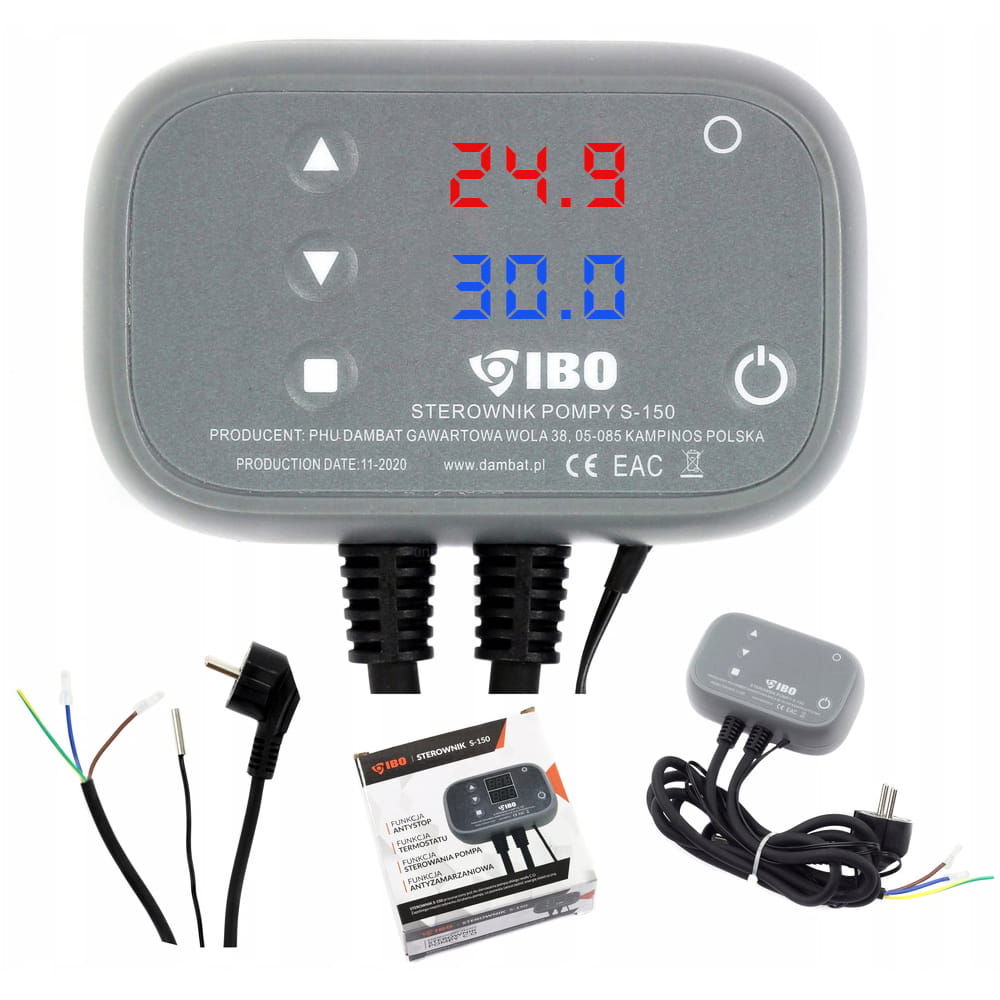

Sterownik wyposażony jest w 2 wyświetlacze LED. Na górnym standardowo wyświetla się aktualna temperatura mierzona przez czujnik , natomiast dolny pokazuje temperaturę wyłączenia. Przycisk MENU przełącza sterownik w trybie podglądu i ustawienia temperatury wyłączenia , załączania oraz ustawiania funkcji anty-stop.

Sterownik wyposażony jest funkcją ANTY-FREEZ ,dzięki której sterownik w momencie spadku temperatury otoczenia poniżej 5°C uruchomi pompę , aby nie doprowadzić do zamarznięcia.

Sterownik posiada również wbudowaną funkcję termostatu. Istnieje możliwość ustawienia temperatury przy osiągnięciu, której sterownik wyłączy kontrolowane urządzenia , a następnie po obniżeniu do żądanej wartości uruchomi urządzenie.

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

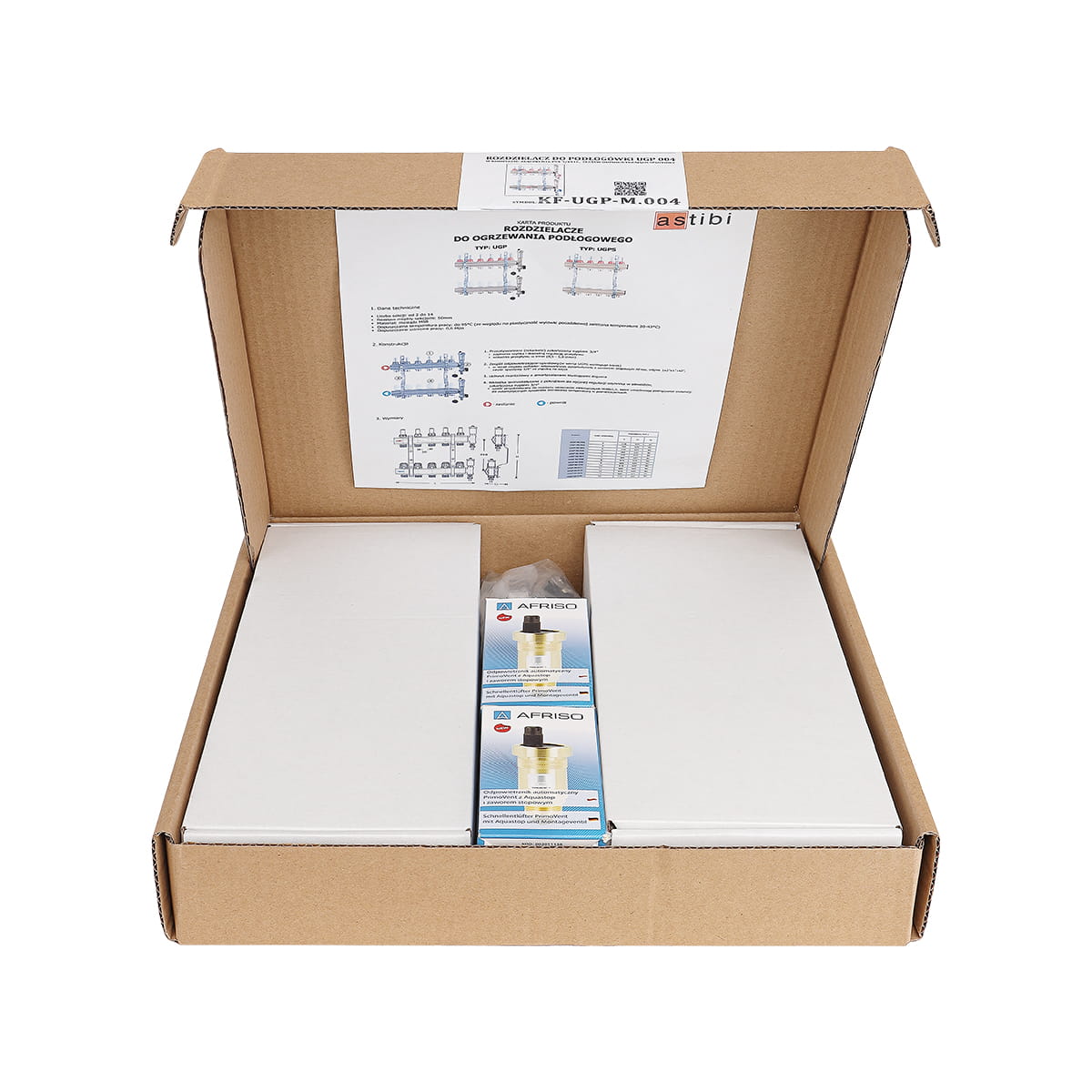

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
