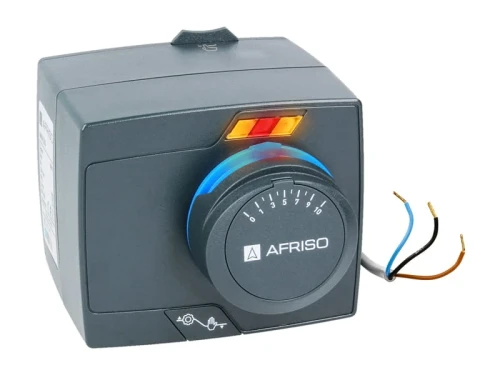

Siłownik elektryczny ARM 343 ProClick, 3-pkt., 230 V AC, 120 s, 6 Nm AFRISO
Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.
Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.
Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.
Dane techniczne:
- napięcie zasilania: 230 V AC
- czas obrotu o 90°: 120 sekund
- moment obrotowy: 6 Nm
- długość: 126
- rodzaj sterowania: 3-punktowe
SCHEMAT MONTAŻU SIŁOWNIKA NA ZAWORZE PROCLICK
1. Zawór ARV ProClick
2. Cztery punkty mocujące mechanizmu ProClick
3. Spłaszczenie na adapterze
4. Dźwignia mechanizmu ProClick
5. Siłownik ARM ProClick
6. Pierścień ze wskaźnikiem
7. Pokrętło
8. Dwustronna skala
Do montażu siłownika ARM ProClick na zaworach ARV poprzedniej generacji służy zestaw przyłączeniowy 1410110 (dostępny w pozostałych naszych ofertach):
a. znacznik
b. adapter na trzpień zaworu
c. śruba blokująca siłownik
