Zestaw grup pompowych PrimoTherm K 180-2 AFRISO z rozdzielaczem, pompami IBO IVO, zaworami ARV i siłownikami ARM 343 AFRISO

Zestaw grup pompowych PrimoTherm K 180-2 DN IP 3-WM-SM AFRISO z rozdzielaczem, pompami IBO IVO, zaworami mieszającymi ARV i siłownikami ARM 343 ProClick AFRISO

Dostępność: na wyczerpaniu

Wysyłka w: od 24h do 72h

Dostawa: sprawdź formy dostawy

Cena brutto: 3 689,00 zł

Cena regularna:

3689.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 999,19 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ZESTAW_IBOIVO3

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

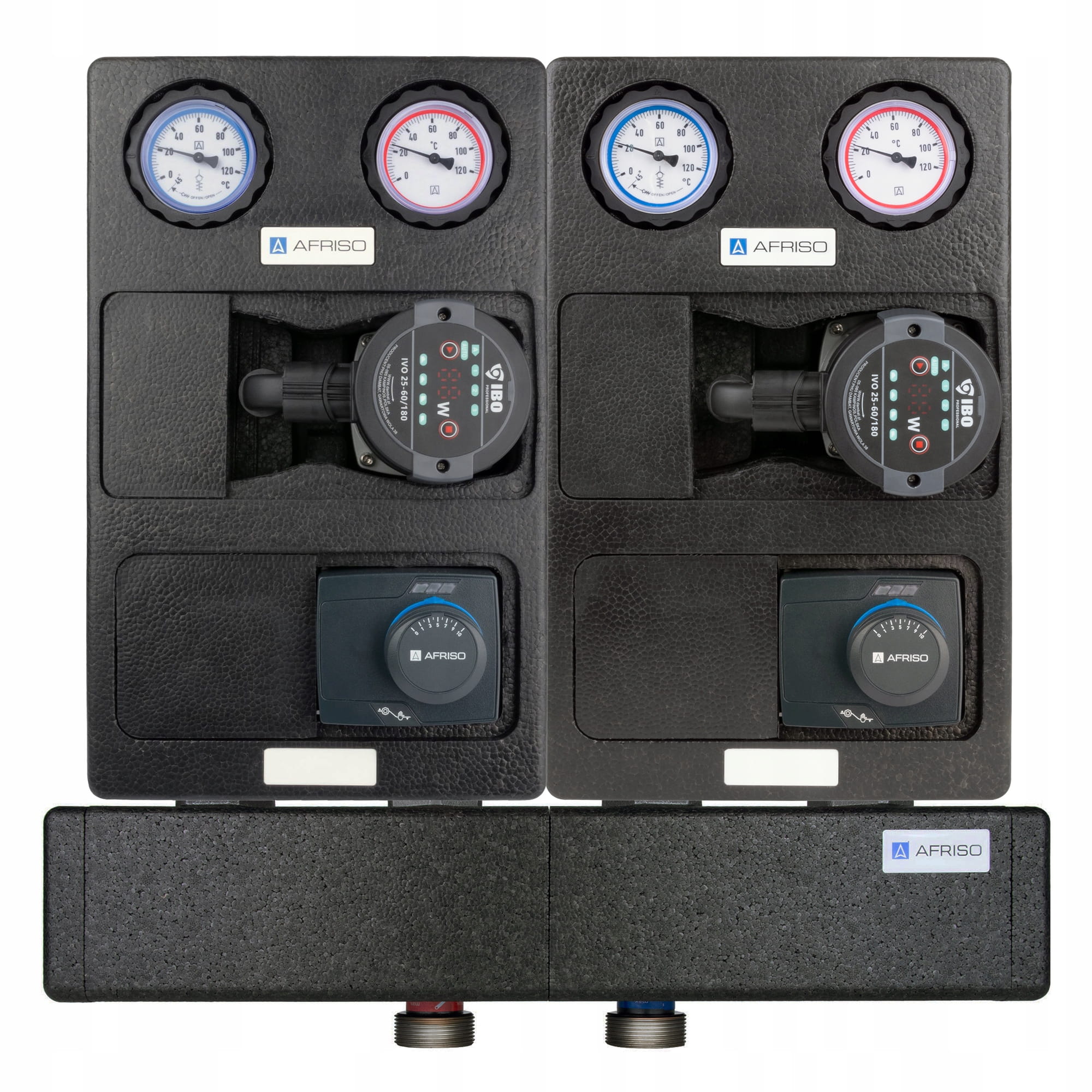

Zestaw grup pompowych PrimoTherm K 180-2 DN IP 3-WM-SM AFRISO z rozdzielaczem, pompami IBO IVO, zaworami mieszającymi ARV i siłownikami ARM 343 ProClick AFRISO

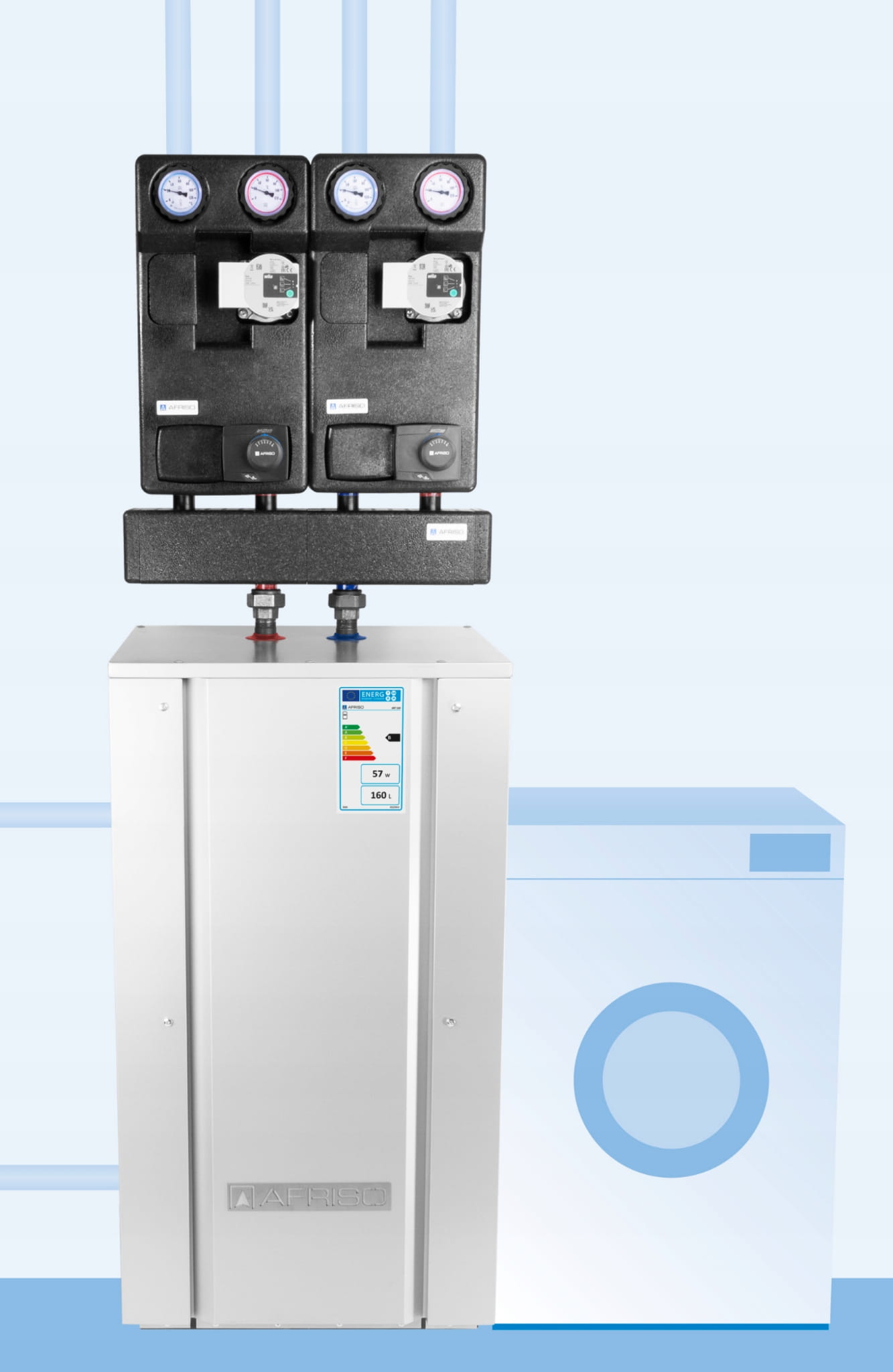

Zespół grup pompowych AFRISO PrimoTherm K 180-2 to gotowy zespół urządzeń i armatury, przeznaczony do połączenia źródła ciepła z instalacją grzewczą. Całość znajduje się w estetycznej izolacji termicznej. Dzięki modułowej budowie grupy możliwa jest zamiana stronami zasilania i powrotu. AFRISO PrimoTherm K 180-2 DN25 IP 3-WM-SM charakteryzuje się bardzo niskim zużyciem energii. Przeznaczona jest do przetłaczania medium w instalacji i regulacji temperatury zasilania obiegu grzewczego. Modułowa budowa pozwala na zamianę stronami zasilania i powrotu.

W porównaniu z tradycyjną pompą obiegową, zużycie energii pompy serii IVO jest bardzo niskie i może osiągnąć w zależności od instalacji nawet 5W.

Zestaw grup pompowych PrimoTherm K 180-2 DN zawiera:

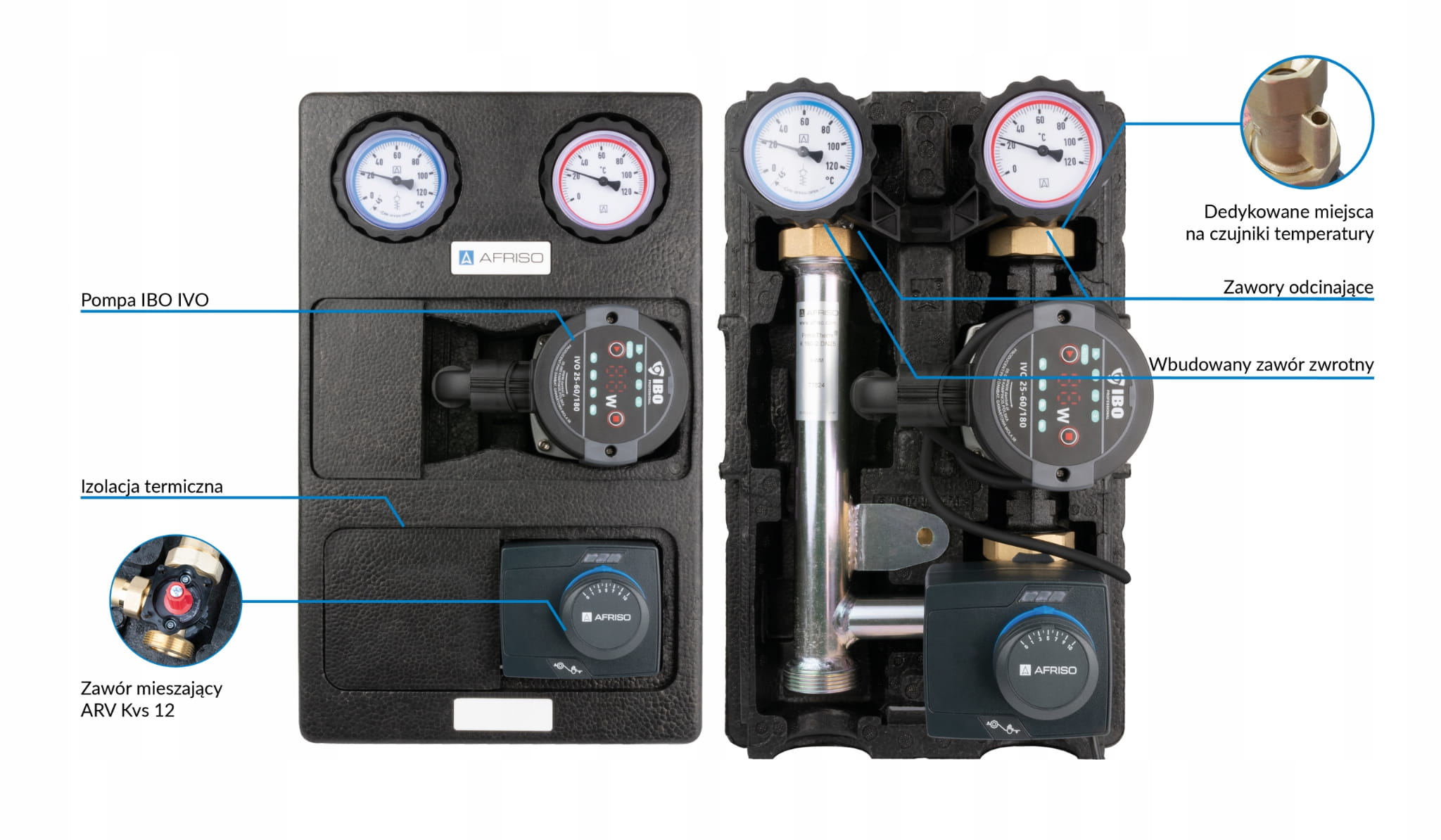

W skład grupy pompowej wchodzą:

Energooszczędna pompa elektroniczna IBO IVO 25-60/180
Siłownik ARM 343 ProClick AFRISO 3-punktowy, 6 Nm, 120 s, 230 V AC

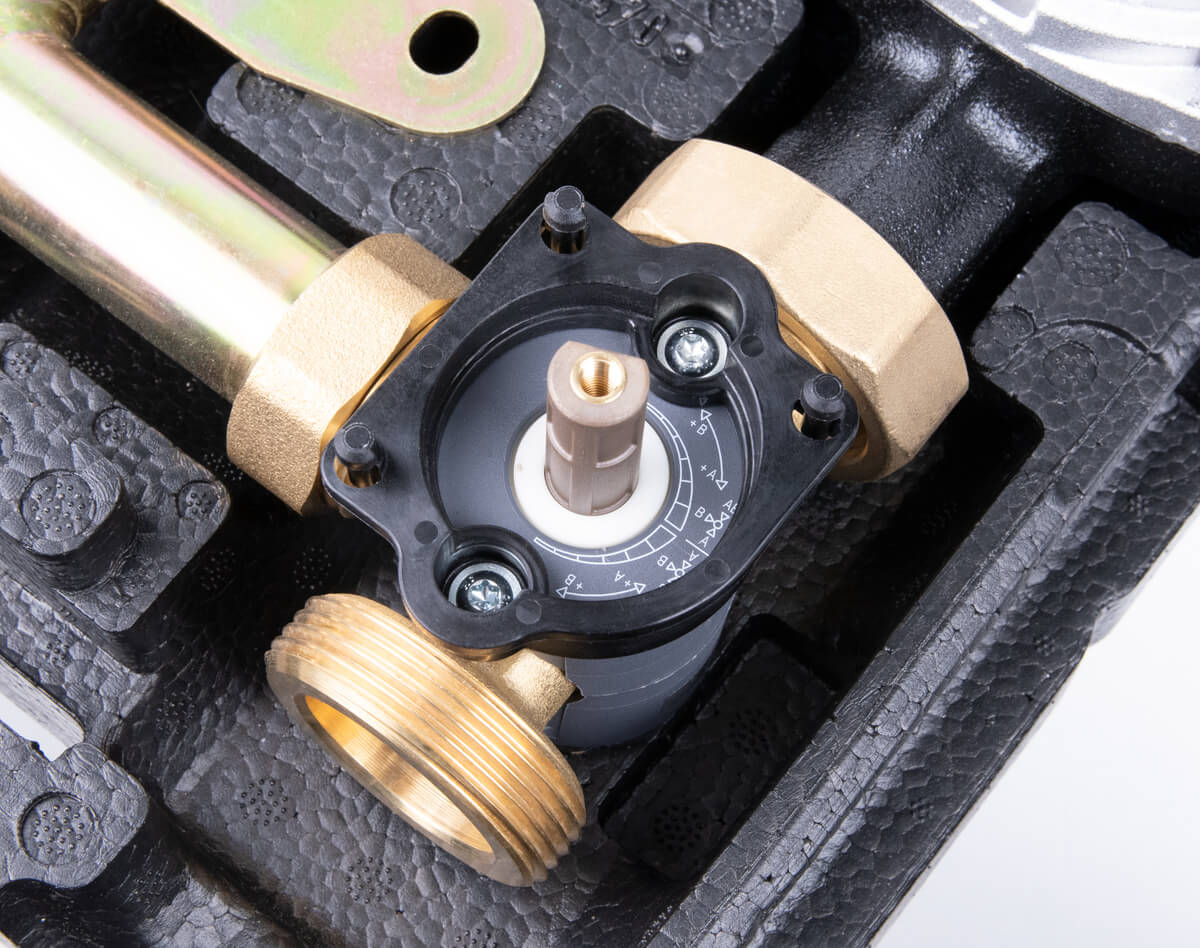

Zawór ARV Kvs 12 z systemem ProClick, dzięki czemu montaż siłownika ARM 343 ProClick odbywa się bez użycia narzędzi
Zawory odcinające na zasilaniu i powrocie

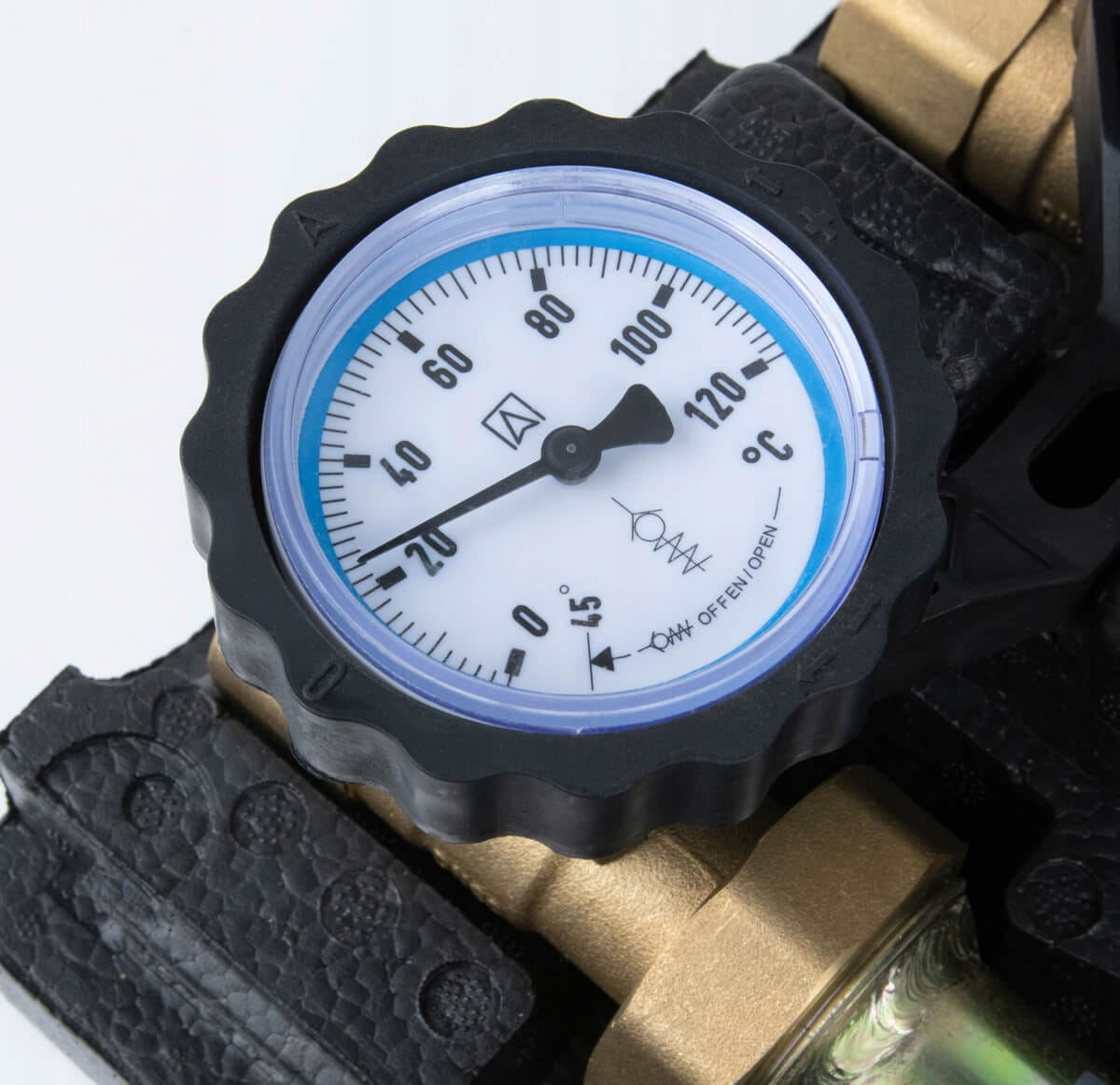

Termometry do pomiaru temperatury na zasilaniu i powrocie, wbudowane w pokrętło zaworów odcinających
Zawory zwrotne w zaworach odcinających zamontowanych na powrocie (termometr niebieski)
Kołki montażowe
Tuleje zaciskowe na czujniki temperatury
Uszczelki do połączenia źródła ciepła
Adapter do montażu siłownika/regulatora ProClick na zaworze mieszającym
Naklejki do oznaczenia obiegu

Zestaw grup pompowych AFRISO PrimoTherm K 180-2 DN25 IP 3-WM-SM AFRISO - DANE TECHNICZNE:

Grupa pompowa PrimoTherm jest wyposażona w estetyczną izolację termiczną.

Maksymalne ciśnienie: 10 bar
Zasilanie: 230 V AC
Maksymalna temperatura medium: 110°C
Przyłącza od strony instalacji: 2x GW G1"
Przyłącza od strony rozdzielacza: 2x G1½"
Kvs zaworu mieszającego: 12 m³/h
Rozstaw przyłączy do rozdzielacza: 125 mm
Przyłącza od strony rozdzielacza: 2x G1½"
Rozstaw przyłączy do rozdzielacza: 125 mm

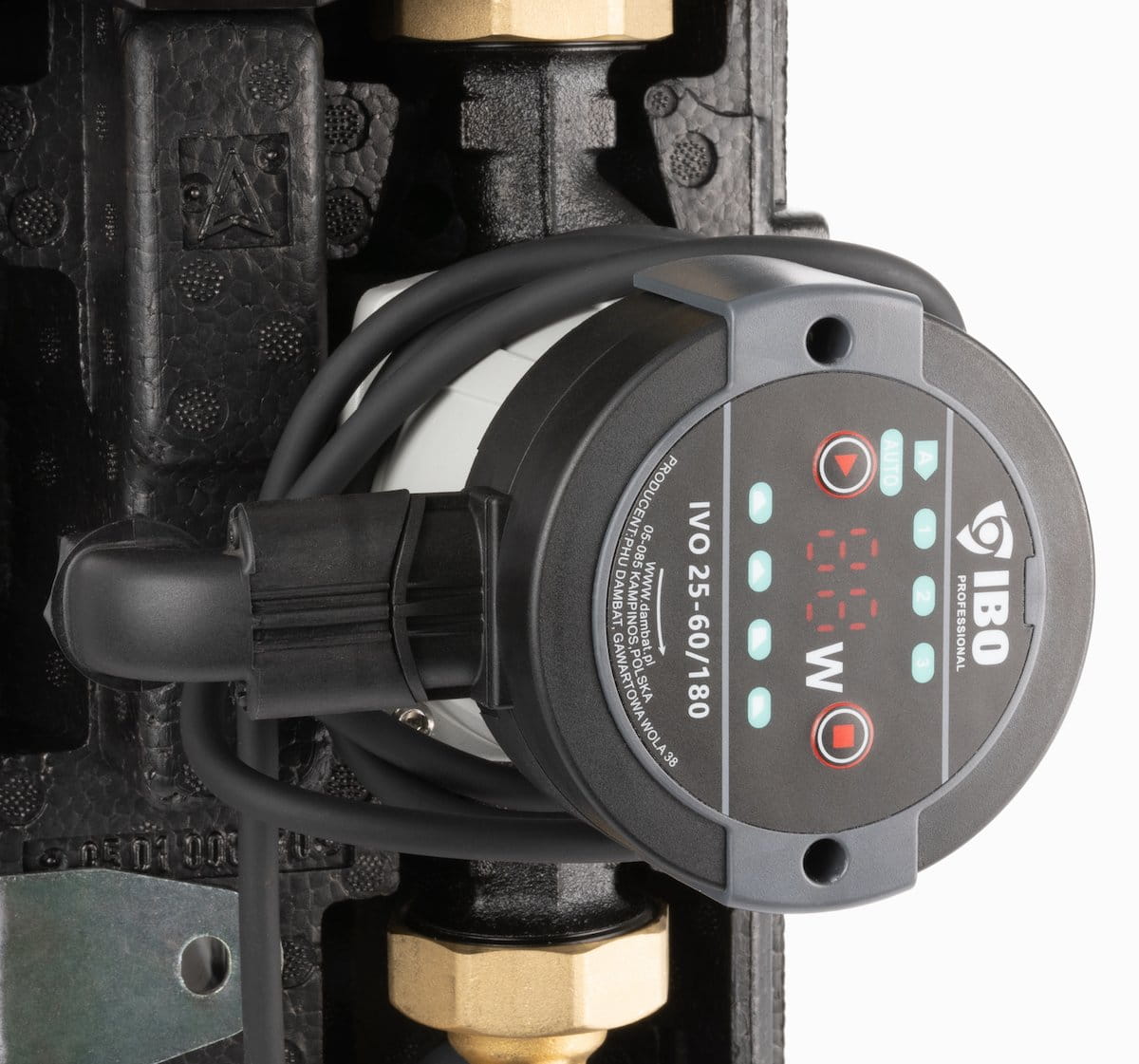

Pompa Obiegowa IBO IVO 25-60/180 - DANE TECHNICZNE:

Elektroniczna pompa obiegowa IBO IVO 25-60/180 jest energooszczędna i spełnia wymogi klasy energetycznej A. Pompa serii IVO jest wyposażona w silnik z magnesami trwałymi i regulator różnicy ciśnień, dzięki czemu automatycznie i stale dostosowuje wydajność pompy w celu zaspokojenia rzeczywistych potrzeb systemu. Panel sterowania pompą jest zamontowany na szczycie silnika, co ułatwia obsługę przez użytkownika. Na tarczy wyświetlany jest bieżący pobór energii elektrycznej.

Pompa posiada 7 trybów pracy:

AUTO (ustawienie fabryczne) - od najwyższej do najniższej krzywa charakterystyki proporcjonalnego ciśnienia
LPP/HPP - Krzywe proporcjonalnego ciśnienia
LCP/HCP - Krzywe stałego ciśnienia
I/II/III - Krzywe stałej prędkości obrotowej

Zasilanie elektryczne: 230V
Zakres temperatur pompowanej cieczy: 2–110°C
Stopień ochrony: IP 44
Ciśnienie akustyczne pracującej pompy: 43 dB (A)
Dopuszczalna temperatura otoczenia: 0-40°C

Siłownik elektryczny ARM 343 ProClick AFRISO - DANE TECHNICZNE:

Siłownik elektryczny AFRISO ARM 343 ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Stosowany jest na 3- i 4-drogowych obrotowych zaworach mieszających. Ich zakres obrotu to 90°. Siłownika ARM 343 ProClick automatyzuje pracę zaworu w funkcji mieszania. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

Dwustronna skala na pokrętle określa stopień otwarcia zaworu (od 0 do 10 i od 10 do 0). Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku.

Napięcie zasilania: 230 V AC
Czas obrotu o 90°: 120 sekund
Moment obrotowy: 6 Nm
Długość: 126
Rodzaj sterowania: 3-punktowe

Maksymalne ciśnienie: 10 bar
Zasilanie: 230 V AC
Przyłącza od strony instalacji: 2x GW G1"
Maksymalna temperatura medium: 110°C
Pompa obiegowa: IBO IVO 25-60/180
Kvs zaworu mieszającego: 12 m³/h

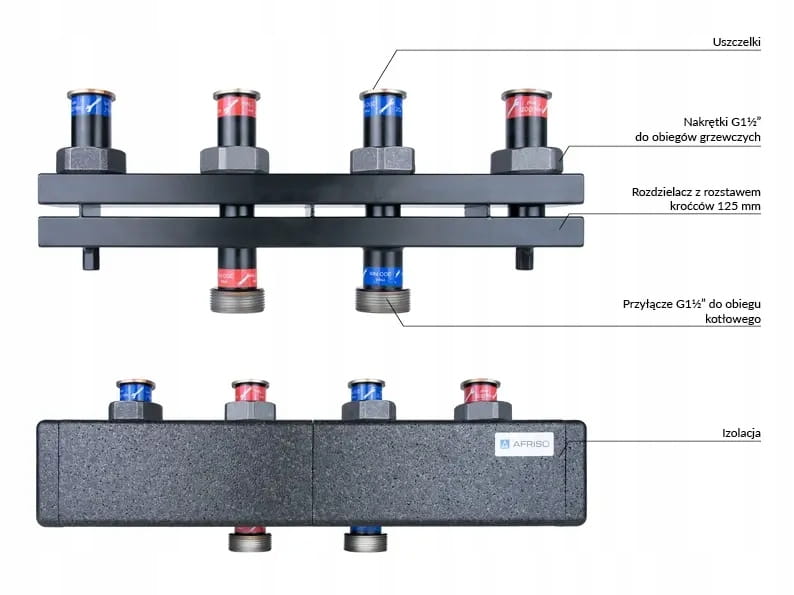

Rozdzielacz KSV 125-2 70 kW, dla 2 obiegów pompowych AFRISO

Maksymalne ciśnienie: 6 bar
Przyłącza od strony instalacji: 4x nakrętka G1½"
Maksymalna temperatura medium: 110°C
Przepływ: max 3,0 m³/h
Rozstaw przyłączy grupy pompowej: 125 mm
Przyłącza od strony źródła ciepła: 2x G1½"
