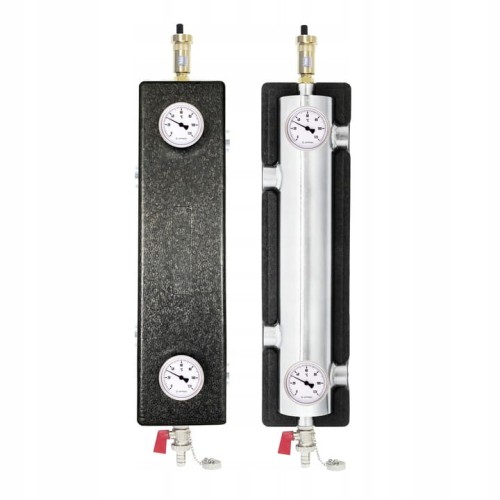

Sprzęgło ocieplone ASTIBI z siatką separacyjną 4x GW 1", 2x GW 1/2"

Sprzęgło hydrauliczne ASTIBI ocieplone z siatką separacyjna 4x GW 1", 2x GW 1/2"

Dostępność: na wyczerpaniu

Wysyłka w: od 24h do 72h

Dostawa: sprawdź formy dostawy

Cena brutto: 423,67 zł

Cena regularna:

423.67

Najniższa cena z 30 dni przed obniżką:

Cena netto: 344,45 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: SP1010

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Sprzęgło hydrauliczne ocieplone z siatką separacyjną ASTIBI 1:1 (4x GW G1", 2x GW G1/2")

Sprzęgło hydrauliczne ASTIBI stosowane jest w średnich i dużych instalacjach składających się z kilku obiektów grzewczych. Przez rozdzielenie hydrauliczne obiegów kotłowego i grzewczego uzyskuje się zmniejszenie wielkości zasilania, poprawę pracy, równomierność zasilenia pionów i łatwiejsze sterowanie systemem. Sprzęgło zmniejsza również straty energii i zakłócenia akustyczne.

Sprzęgło hydrauliczne nie wymaga konserwacji. Należy jedynie okresowo sprawdzać szczelność połączeń oraz stan odpowietrznika automatycznego pod kątem zanieczyszczeń.

W regularnych odstępach czasu zalecamy użyć zaworu spustowego w celu usunięcia z instalacji odseparowanych z medium zanieczyszczeń.

Sprzęgło wyposażone jest w dodatkową wewnętrzną ścianką separacyjną, która pomaga w odmulaniu i odpowietrzaniu instalacji.

W skład zestawu wchodzi:

odpowietrznik automatyczny AFRISO PrimoVent z Aquastop
termometr AFRISO BiTh 63, fi63 mm, 0÷120°C - 2 sztuki
zawór spustowy AFRISO KFE
korpus sprzęgła
dwuczęściowa izolacja

Sprzęgło hydrauliczne spełnia funkcje:

Hydraulicznego odprzężenia obwodów kotła (kotłów) i instalacji grzewczej.
Separatora powietrza

Sprzęgło hydrauliczne zamontowane w system grzewczy powoduje odprzężenie hydrauliczne obiegów zasilających jednego lub wielokotłowych od obiegów grzewczych, co ułatwia regulację systemu i zmniejsza straty energetyczne.

Sprzęgło zamontowane w układzie grzewczym powoduje odmulanie i odpowietrzanie układu.

Sprzęgło hydrauliczne ASTIBI ocieplone z siatką separacyjną - ZALETY:

Brak oddziaływania hydraulicznego pomiędzy zasileniem a obiegami grzewczymi.
Zastosowanie zarówno w instalacjach jedno i wielokotłowych.
Dowolność stosowania systemów regulacyjnych.
Łatwiejsze zwymiarowanie pompy w obiegu kotłowym.
Łatwiejszy dobór zaworów regulacyjnych
Chroni przed korozją niskotemperaturową

Montaż sprzęgła hydraulicznego:

Przed zainstalowaniem sprzęgła należy starannie wypłukać instalację, zwracając szczególną uwagę na usunięcie pozostałości po lutowaniu, cięciu rur, itp. Zalecamy również używanie w instalacji odpowiednich filtrów.

Sprzęgło zamontować pionowo, bezpośrednio na rurach instalacji zgodnie ze schematem aplikacyjnym (Rys. 1) wykorzystując gwinty wewnętrzne G1”. W uzasadnionych przypadkach, np. gdy rury są wykonane z tworzywa, należy przewidzieć zastosowanie dodatkowych obejm na rurach przy przyłączach sprzęgła hydraulicznego. Króćce o większym rozstawie służą do podłączenia obiegu pompowego źródła ciepła. Króćce o mniejszym rozstawie wykorzystać do podłączenia obiegu pompowego instalacji. Następnie wkręcić zawór stopowy odpowietrznika w górne przyłącze G½”. a w dolne przyłącze G½” wkręcić zawór spustowy KFE. W pozostałych dwóch przyłączach G½” umieścić tuleje termometrów stosując odpowiednie uszczelnienie (np. teflon). Po wstępnym napełnieniu instalacji w zawór stopowy ręcznie wkręcić odpowietrznik automatyczny. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkami.
