Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

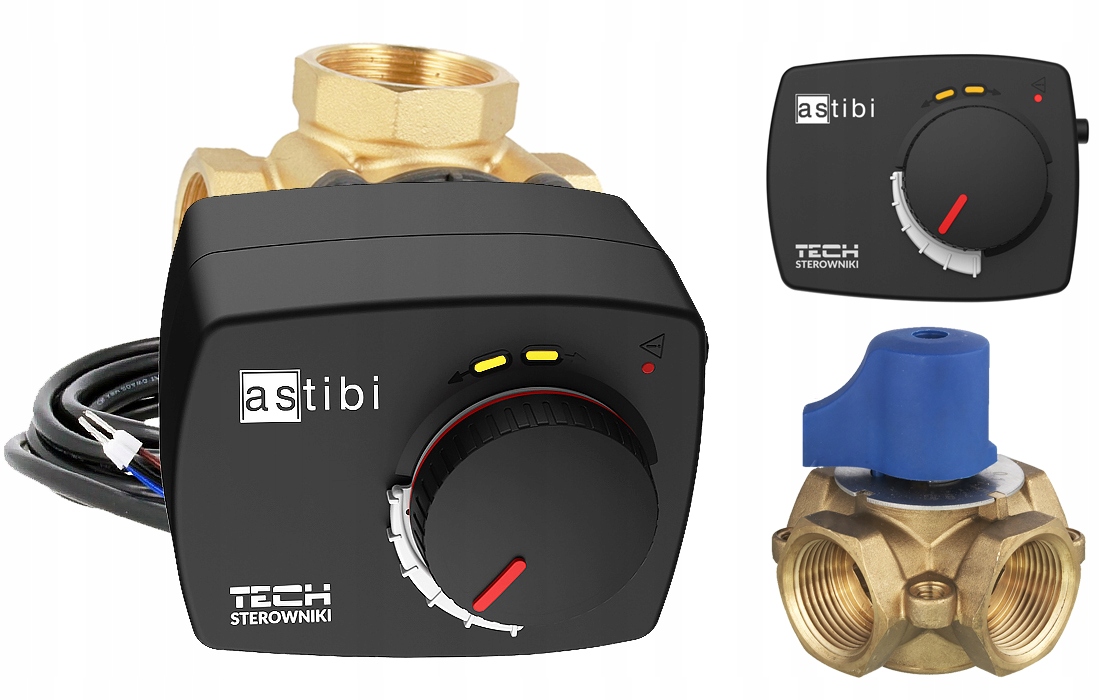

Zestawy regulacyjne składają się z mosiężnego 4-drogowego obrotowego zaworu mieszającego ASTIBI, zestawu montażowego oraz siłownika elektrycznego STZ-120 T TECH ASTIBI nowej generacji z diodami sygnalizującymi pracę urządzenia (230 V AC, 3-punktowy, czas obrotu 120 s).

Siłownik zaworu mieszającego (3-pkt. 120s) ASTIBI STZ-120 T TECH

NAJNOWSZY MODEL Z DIODAMI SYGNALIZUJĄCYMI PRACĘ URZĄDZENIA

Siłownik ASTIBI STZ-120 T służy do sterowania trójdrogowymi oraz czterodrogowymi zaworami mieszającymi. Sterowany jest 3-punktowym sygnałem. Siłownik posiada możliwość sterowania ręcznego za pomocą wyciąganego pokrętła.

Siłownik ASTIBI STZ-120 T współpracuje z zaworami:

• ESBE
• Afriso
• Herz
• Womix
• Honeywell
• Wita
• Diamond
• astibi

Dane techniczne siłownika:

• Zasilanie: 230 V AC (50 Hz).
• Czas obrotu o 90 stopni: 120 s.
• Do siłownika jest zamontowany przewódprzyłączeniowy o dł.1,5 m.
• Siłownik w zestawie posiada adaptery i śruby mocujące do zaworów takich firm jak: ESBE, Afriso, Herz, Womix, Honeywell, Wita.

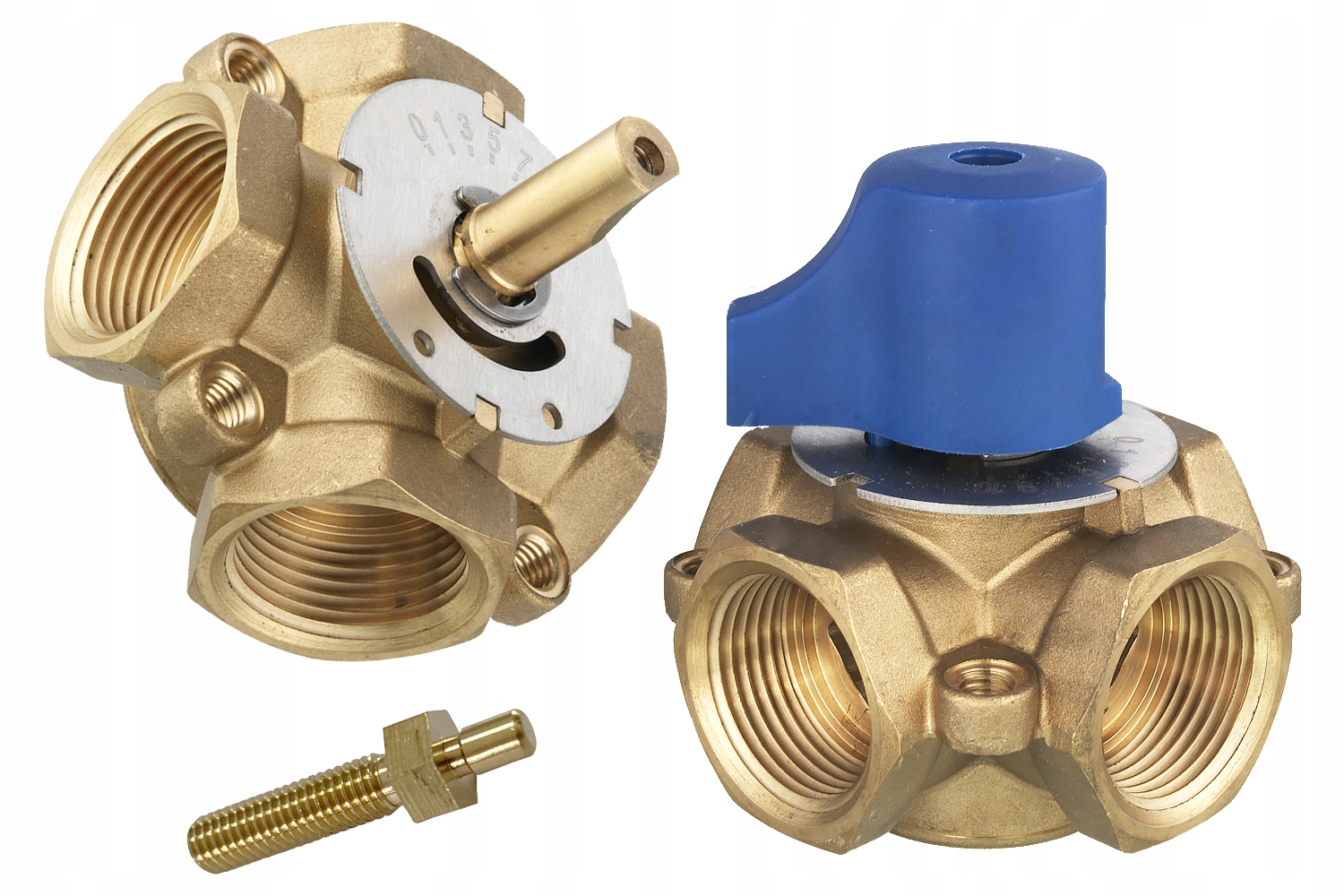

Dane techniczne zaworu:

• Średnica przyłącza: 5/4'' ( 1 1/4" )
• Ciśnienie maksymalne: 16 bar
• Temperatura pracy: 0-100°C
• Materiał wykonania: Mosiądz ISO228

W komplecie adapter do montażu siłownika.

Przykładowe schematy montażowe:
