Zestaw regulacyjny Astibi 5/4": siłownik + zawór 4-drogowy
Opis

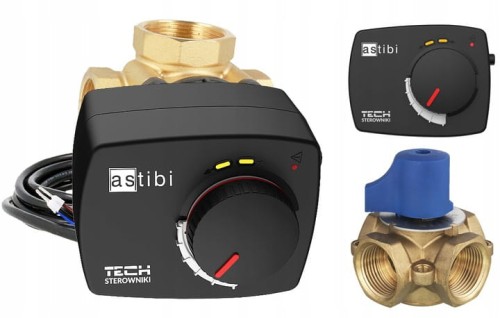

Zestaw regulacyjny Astibi 5/4"
- Siłownik zaworu mieszającego (3-pkt. 120s) STZ-120 T TECH ASTIBI z zestawem montażowym
- Zawór mieszający regulacyjny 4 drogowy 5/4 " ASTIBI ART. NR. 00 432 00
Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.
Zestawy regulacyjne składają się z mosiężnego 4-drogowego obrotowego zaworu mieszającego ASTIBI, zestawu montażowego oraz siłownika elektrycznego STZ-120 T TECH ASTIBI nowej generacji z diodami sygnalizującymi pracę urządzenia (230 V AC, 3-punktowy, czas obrotu 120 s).

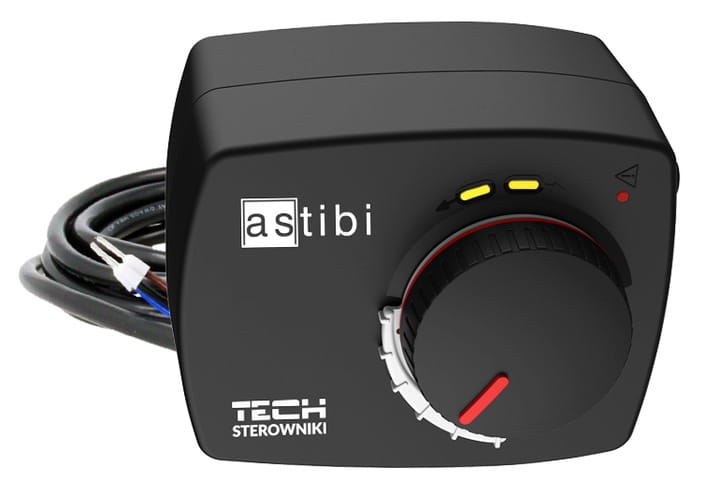

Siłownik zaworu mieszającego (3-pkt. 120s) ASTIBI STZ-120 T TECH
NAJNOWSZY MODEL Z DIODAMI SYGNALIZUJĄCYMI PRACĘ URZĄDZENIA
Siłownik ASTIBI STZ-120 T służy do sterowania trójdrogowymi oraz czterodrogowymi zaworami mieszającymi. Sterowany jest 3-punktowym sygnałem. Siłownik posiada możliwość sterowania ręcznego za pomocą wyciąganego pokrętła.
Siłownik ASTIBI STZ-120 T współpracuje z zaworami:
- ESBE
- Afriso
- Herz
- Womix
- Honeywell
- Wita
- Diamond
- astibi
Dane techniczne siłownika:
- Zasilanie: 230 V AC (50 Hz).
- Czas obrotu o 90 stopni: 120 s.
- Do siłownika jest zamontowany przewódprzyłączeniowy o dł.1,5 m.
- Siłownik w zestawie posiada adaptery i śruby mocujące do zaworów takich firm jak: ESBE, Afriso, Herz, Womix, Honeywell, Wita.
Dane techniczne zaworu:
- Średnica przyłącza: 5/4'' ( 1 1/4" )
- Ciśnienie maksymalne: 16 bar
- Temperatura pracy: 0-100°C
- Materiał wykonania: Mosiądz ISO228
W komplecie adapter do montażu siłownika.
Przykładowe schematy montażowe :
