Rozdzielacz do podłogówki 13 obwodów z pompą GRUNDFOS, ATM 561 EKO

Dostępność: duża ilość

Wysyłka w: 10 dni roboczych

Dostawa: sprawdź formy dostawy

Cena brutto: 2 699,74 zł

Cena regularna:

2699.74

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 194,91 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: KF-GM3-70-M.013 ATM 561 EKO

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

ROZDZIELACZ 13 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM

Kompletacja:

Rozdzielacz do podłogówki KF UGP 013 H-210 - ( KF-UGP-M.013 H-210 )
Zestaw mieszający rozdzielacza KF-GM3-70G ATM561 HISZP. - ( KF-GM3-70G ATM561 )
Złączka PEX 3/4 x 16 GW - adapter D16 - ( ART.8616 ZŁĄCZKA ) x 26 szt.

W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór termostatyczny o przepływie 1,6 m3/h.

Jeśli chcesz dobrać szafkę do tego rozdzielacza to pamiętaj o dodatkowym miejscu na grupę pompową - która zajmuje tyle miejsca co 4 obwody rozdzielacza.

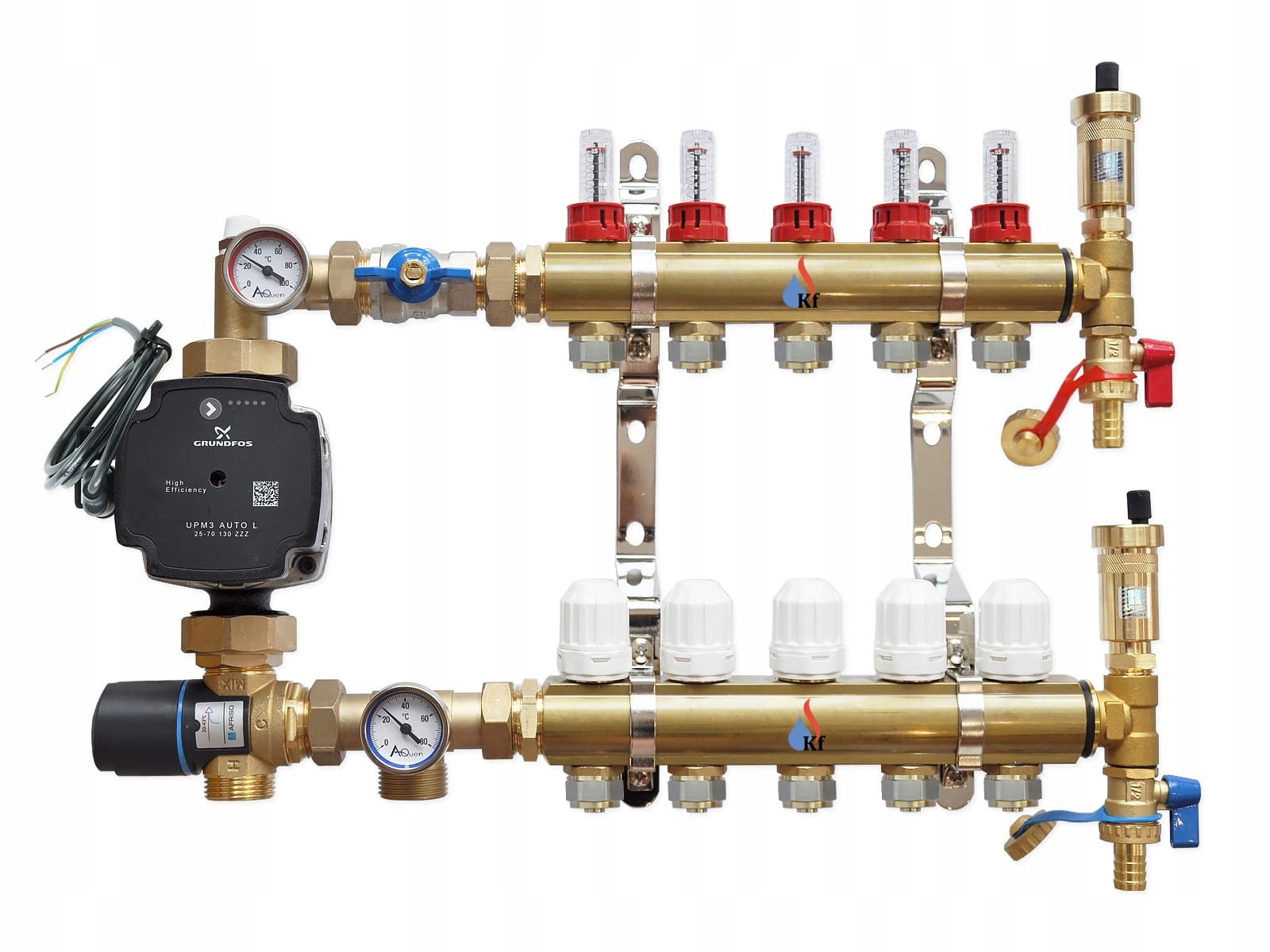

Zdjęcie podglądowe przedstawiające rozdzielacz o pięciu obwodach.
Oferta dotyczy rozdzielacza o ilości obwodów wymienionych w tytule.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
termometr tarczowy - 2 szt.
wysokiej klasy pompa elektroniczna GRUNDFOS UPM3S AUTO z kablem zasilającym

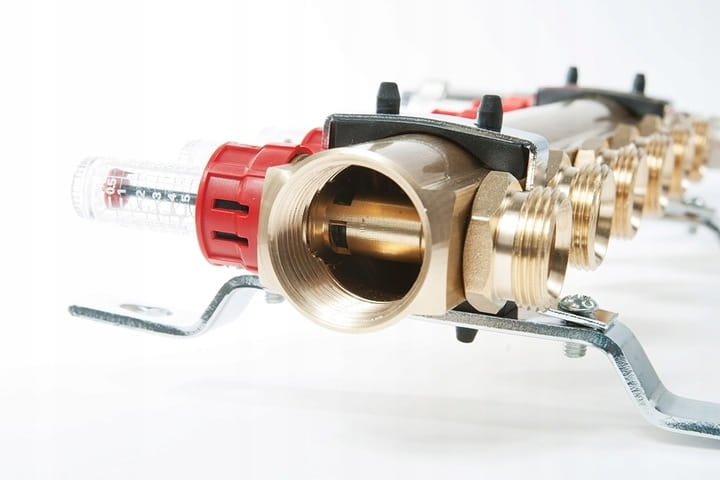

2) Belka górna ( MOSIĄDZ )

przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) komplet uchwytów montażowych polerowanych

gumki tłumiące
śruby montażowe

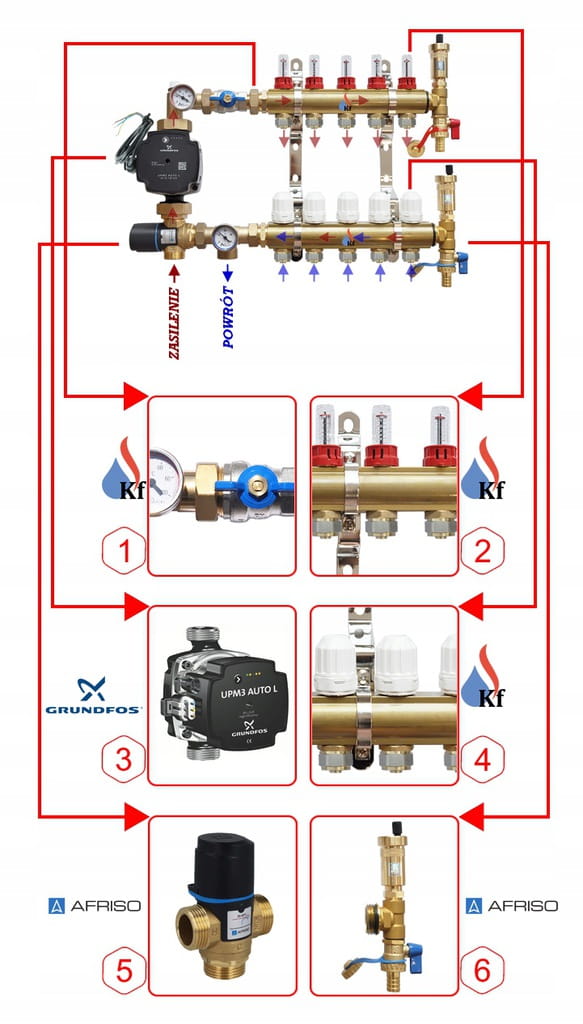

SCHEMAT

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

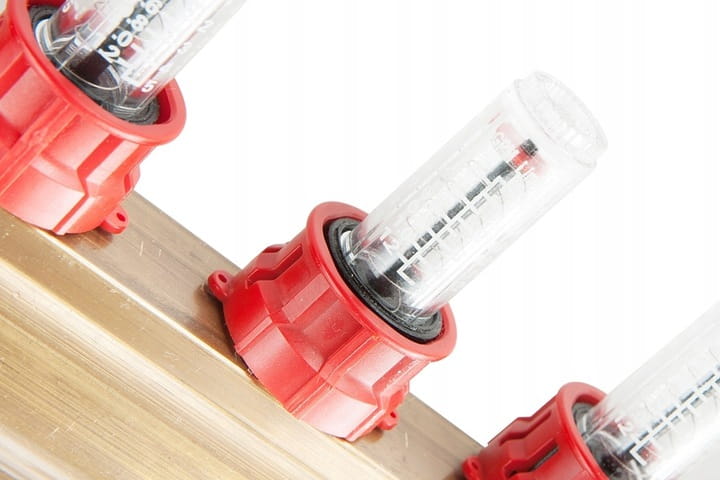

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania elektroniczna firmy GRUNDFOS typ UPM3S AUTO 25-60/130 z kablem zasilającym.

Dane techniczne pompy:

Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 95*C
Maksymalna dopuszczalna temperatura otoczenia + 70*C
Pobór mocy: 2W-39W
Maksymalne ciśnienie robocze: 10 bar
Zasilanie: 230V
Częstotliwość sieciowa: 50Hz
Stopień ochrony: IP44

Długość montażowa: 130mm

Wysokość podnoszenia: 6m

Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.

Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.

Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO. Zasilanie gwint 1", powrót gwint 3/4".
