Rozdzielacz 7 obwody do podłogówki BTU 501 AFRISO, pompa Grundfos
Opis
ROZDZIELACZ 7 OBWODÓW DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM AFRISO BTU 501 Z ENERGOOSZCZĘDNĄ POMPĄ GRUNDFOS
NOWOŚĆ NA RYNKU
W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.
Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.
Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

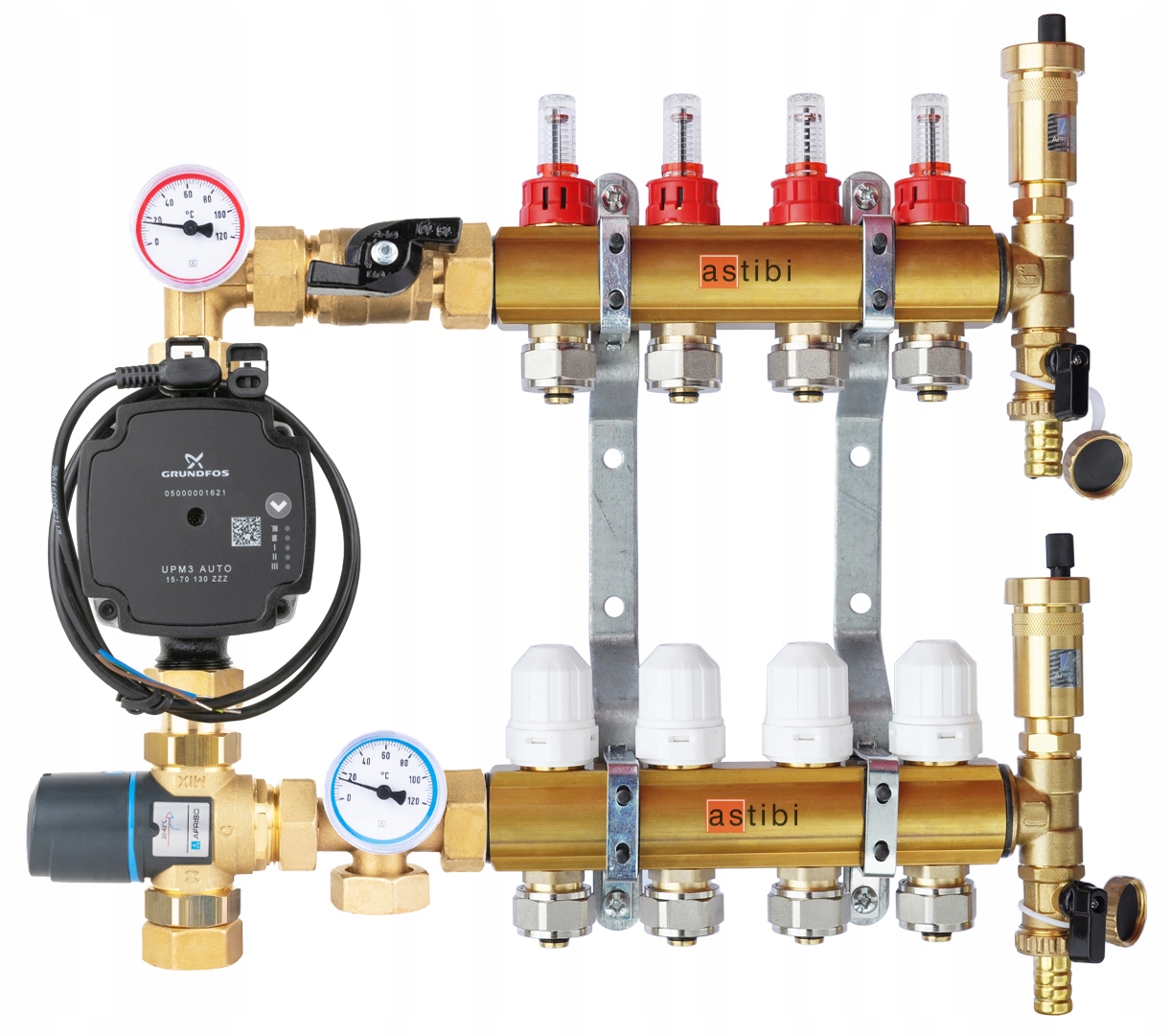

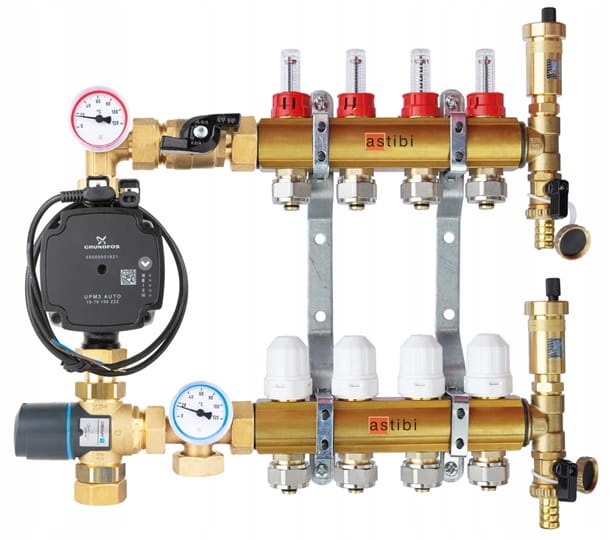

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.
W skład zestawu wchodzi:

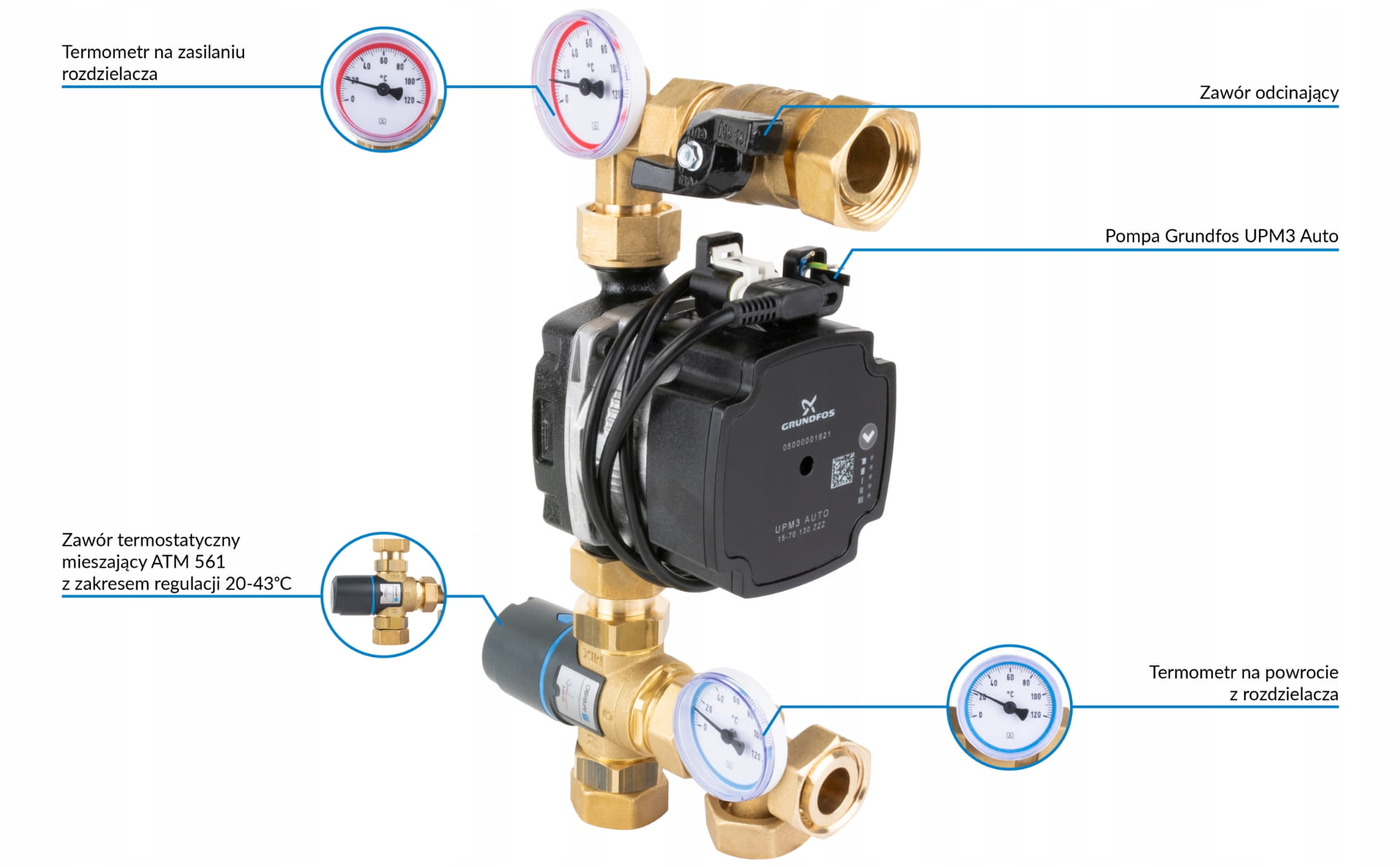

1) Zestaw mieszający AFRISO BTU 501 9050110
- zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
- termometr tarczowy - 2 szt.
- zawór odcinający
- wysokiej klasy pompa energooszczędna GRUNDFOS UPM3 Auto 15-70 130 z kablem zasilającym
- nypel mosiężny - 2 szt.
- uszczelki

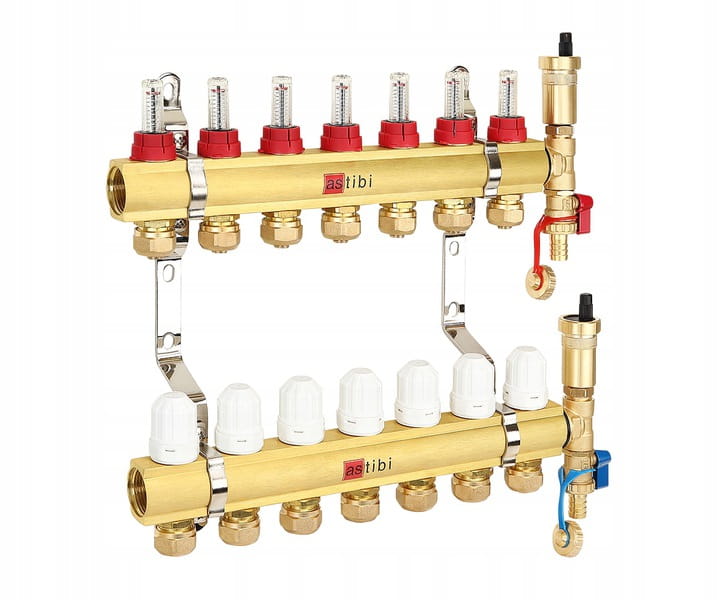

2) Belka górna (MOSIĄDZ)
- przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
- zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO
3) Belka dolna ( MOSIĄDZ )
- wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
- nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
- zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO
4) Komplet uchwytów montażowych polerowanych o rozstawie 220 mm

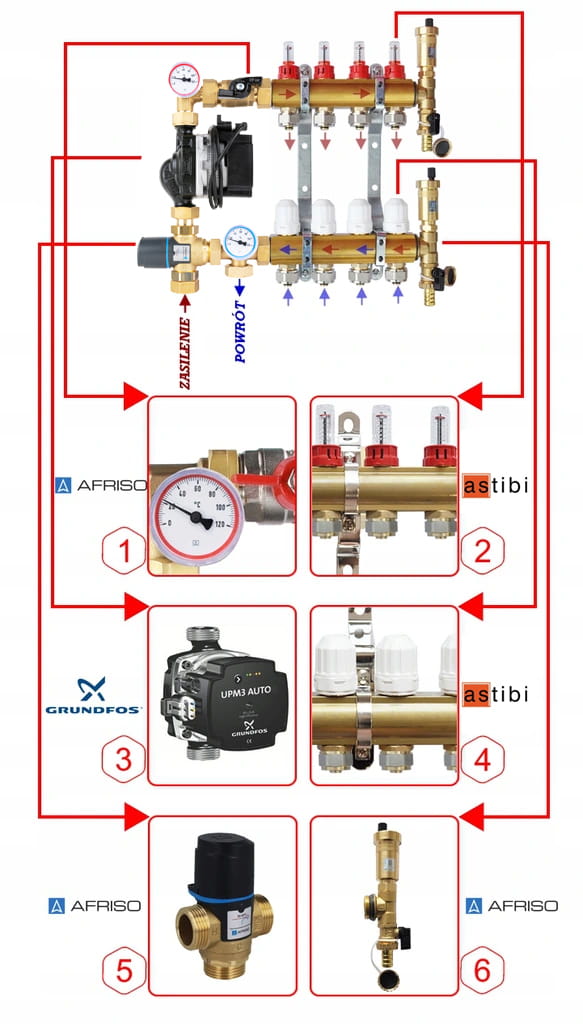

OPIS ROZDZIELACZA
1. Belka z termometrem tarczowym. Zawór kulowy odcinający.
2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).
3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna firmy GRUNDFOS UPM3 AUTO kablem zasilającym.
Dane techniczne:
- Dopuszczalna temperatura cieczy: minimalna 0*C, maksymalna + 95*C
- Maksymalna dopuszczalna temperatura otoczenia: + 70*C
- Pobór mocy: 5W-52W
- Maksymalne ciśnienie robocze: 10 bar
- Zasilanie: 230V
- Częstotliwość sieciowa: 50/60Hz
- Stopień ochrony: IP44
Długość montażowa: 130mm
Wysokość podnoszenia: 7m
Pompa UPM3 AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.
Wysokiej klasy pompa UPM3 AUTO firmy GRUNDFOS® posiada 4 rodzaje prędkości. Interfejs pompy został zaprojektowany w taki sposób aby jej użytkowanie było łatwe i zrozumiałe. Tą pompą steruje się wewnętrznie (samosterująca) za pomocą trzech opcji sterowania. Interfejs użytkownika posiada jeden przycisk, jedną czerwoną/zieloną diodę sygnalizacyjną oraz cztery żółte diody sygnalizacyjne.
4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.
5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.
6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.
Zasilanie gwint 1", powrót gwint 1".
W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE
