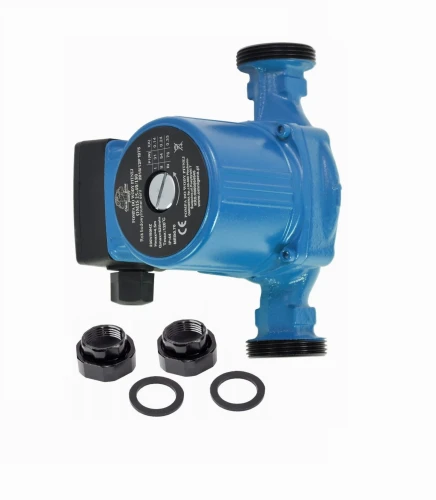

Pompa obiegowa Omnigena Omis 25-60/180 + śrubunki

Pompa obiegowa Omnigena Omis 25-60/180 + śrubunki

Parametry techniczne pompy:

• Napięcie zasilania - 230V
• Wysokość wznoszenia słupa wody - 6m
• Wydajność - 50 l / min
• Maksymalne ciśnienie robocze -1,0 MPa
• Standardowy rozstaw przyłączy (mm) 180
• Przyłącza - 1''
• Temperatura cieczy - od +5 do +120 stopni C

Moc pompy przy poszczególnych biegach (W)

• 1 bieg-45W
• 2 bieg-70W
• 3 bieg-100W

Zastosowanie:

Pompy serii OMIS przeznaczone są pompowania wody pitnej, mogą pracować w obiegach wodnych, w których temperatura wody nie może przekraczać 120°C i nie może być niższa niż 5°C.

Pompy nie mogą pracować w obiegach wodnych lub w obiegach zawierających wodę z glikolem w których mogą występować zanieczyszczenia stałe (np. kawałki rdzy, kamienia kotłowego).

Instalacja pompy:

Zalecane jest montowanie pompy OMIS na rurociągu powrotnym tzn. przed kolektorem. Bezpośrednio przed pompą i za pompą powinny być zainstalowane zawory kulowe umożliwiające ew. demontaż pompy i jej konserwację bez opróżniania układu grzewczego z czynnika grzewczego.

Pompa musi być zamontowana tak, aby:

• Wymagany przepływ wody był zgodny ze strzałką pokazaną na korpusie pompy.
• Oś pompy musi być zamontowana zawsze w pozycji poziomej. Ustawienie osi pompy w innym położeniu doprowadzi do przedwczesnego zużycia łożysk i zablokowania pompy.
• Puszka zasilająca nie może być umieszczona pod pompą ewentualna skroplona woda z obudowy silnika może zalać połączenia elektryczne, co doprowadzi do awarii, awaria pompy spowodowana zalaniem puszki przyłączeniowej nie podlega naprawie gwarancyjnej.
• Pomieszczenie, w którym będzie zamontowana pompa musi być zadaszone i nie może być wilgotne.
• Do pompy powinien być łatwy dostęp w celu jej konserwacji i odpowietrzenia.

Przed uruchomieniem upewnij się, że instalacja jest napełniona wodą lub wodą z glikolem Pompa nie może pracować „na sucho” bez wody lub wody z glikolem.

Praca „na sucho” doprowadzi do zniszczenia pompy. W celu rozruchu pompy należy ustawić prędkość obrotową na najwyższy (najszybszy) bieg III, odkręcić śrubę odpowietrzającą znajdującą się na tylnej ścianie silnika i włączyć pompę. Jeżeli z pompy będzie wypływać woda bez drobin powietrza oznacza to, że układ jest odpowietrzony.

Obsługa i konserwacja pompy:

Urządzenie wymaga kontroli tylko w czasie pierwszego uruchomienia lub po dłuższym postoju (np. przed sezonem grzewczym). Po dłuższym postoju lub przy pierwszym uruchomieniu należy sprawdzić czy wałek silnika nie jest zablokowany. Należy to zrobić w następujący sposób: odkręcić śrubę odpowietrzającą. W powstałym otworze będzie widoczny koniec wałka z poprzecznym nacięciem. Przy użyciu płaskiego śrubokręta należy wałek przekręcić zgodnie z kierunkiem pokazanym na obudowie pompy. Po przeprowadzeniu tych czynności należy zakręcić śrubę odpowietrzającą i uruchomić pompę na najwyższym III biegu.

Pełna procedura instalacji i konserwacji pompy znajduje się w instrukcji obsługi dołączonej do urządzenia.

Wykonanie:

korpus pompy z żeliwa, wirnik z norylu, wał ceramiczny

W komplecie z pompą:

• komplet śrubunków z uszczelkami

Zalety:

• regulowana prędkość obrotowa (3 biegi)
• cicha praca
• standardowe wymiary montażowe
• solidna konstrukcja
• niezawodna
• łatwa obsługa
