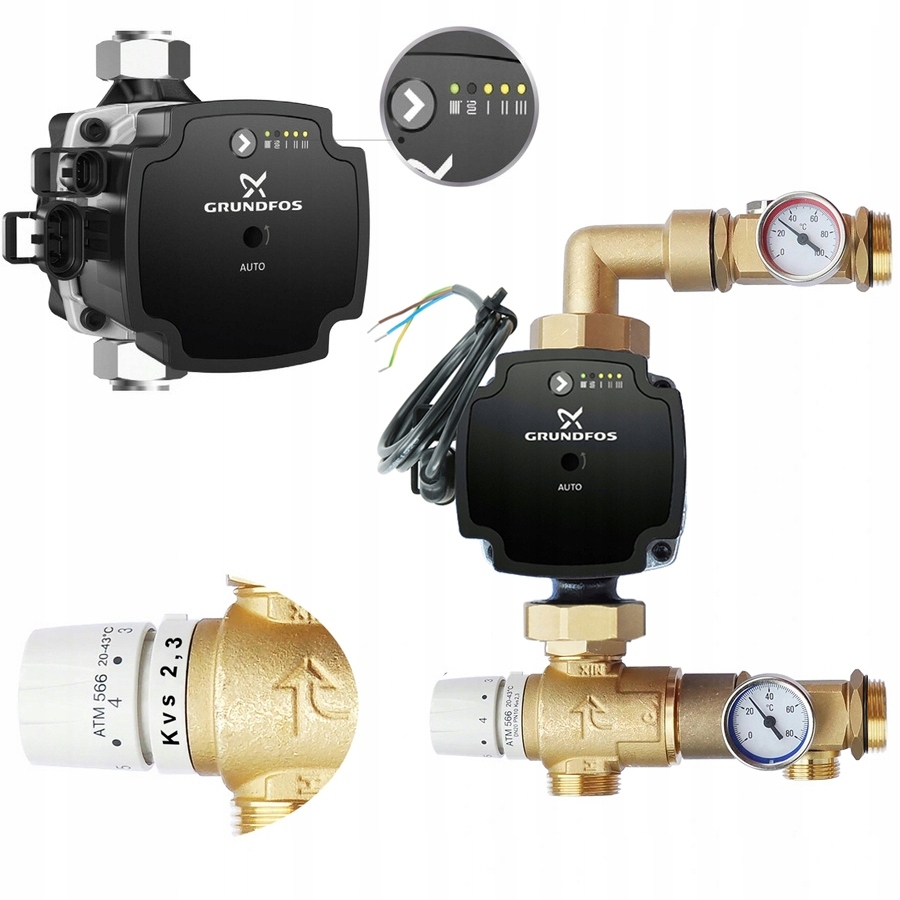

Grupa mieszająca do rozdzielaczy ogrzewania podłogowego z zaworem AFRISO ATM 566, pompa Grundfos UPM3S AUTO

ZASTOSOWANIE

• Stosowany w instalacjach grzewczych.
• Montowany między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego w szafce rozdzielacza.
• Przygotowuje czynnik o odpowiedniej temperaturze i tłoczy go do pętli grzewczych rozdzielacza.

OPIS

• Wyposażony w termostatyczny zawór mieszający ATM 566. Zawór utrzymuje temperaturę zasilania ustawioną na pokrętle w zakresie 20-43°C.
• Wysokiej klasy pompa elektroniczna GRUNDFOS UPM3S AUTO z kablem zasilającym
• Termometry na zasilaniu i powrocie z rodzielacza kontrolują temperaturę medium.

DANE TECHNICZNE

• kvs zaworu ATM 2,3 m³/h
• zasilanie gwint GZ 1"
• powrót gwint GZ 3/4"
• przyłącza do rozdzielacza GZ 1" z nakrętką kontrującą oraz uszczelką o-ring
• rozstaw przyłączy do rozdzielacza 210 mm
• pompa obiegowa GRUNDFOS UPM3S AUTO
• zasilanie 230 V AC

SPECYFIKACJA POMPY

• Dopuszczalna temperatura cieczy: minimalna 0*C, maksymalna + 95*C
• Maksymalna dopuszczalna temperatura otoczenia: + 70*C
• Pobór mocy: 2W-39W
• Maksymalne ciśnienie robocze: 10 bar
• Zasilanie: 230V
• Częstotliwość sieciowa: 50Hz
• Stopień ochrony: IP44
• Długość montażowa: 130mm
• Wysokość podnoszenia: 6m

Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.

Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.

Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.
