Zestaw: rozdzielacz 7 obwodów z pompą GRUNDFOS + szafka natynkowa

Dostępność: duża ilość
Wysyłka w: 48h
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 2 220,00 zł 2220.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: KF
Kod produktu: KF-GM3-70G-M.007 ATM 561+EDSNG-3
Pin It

Opis

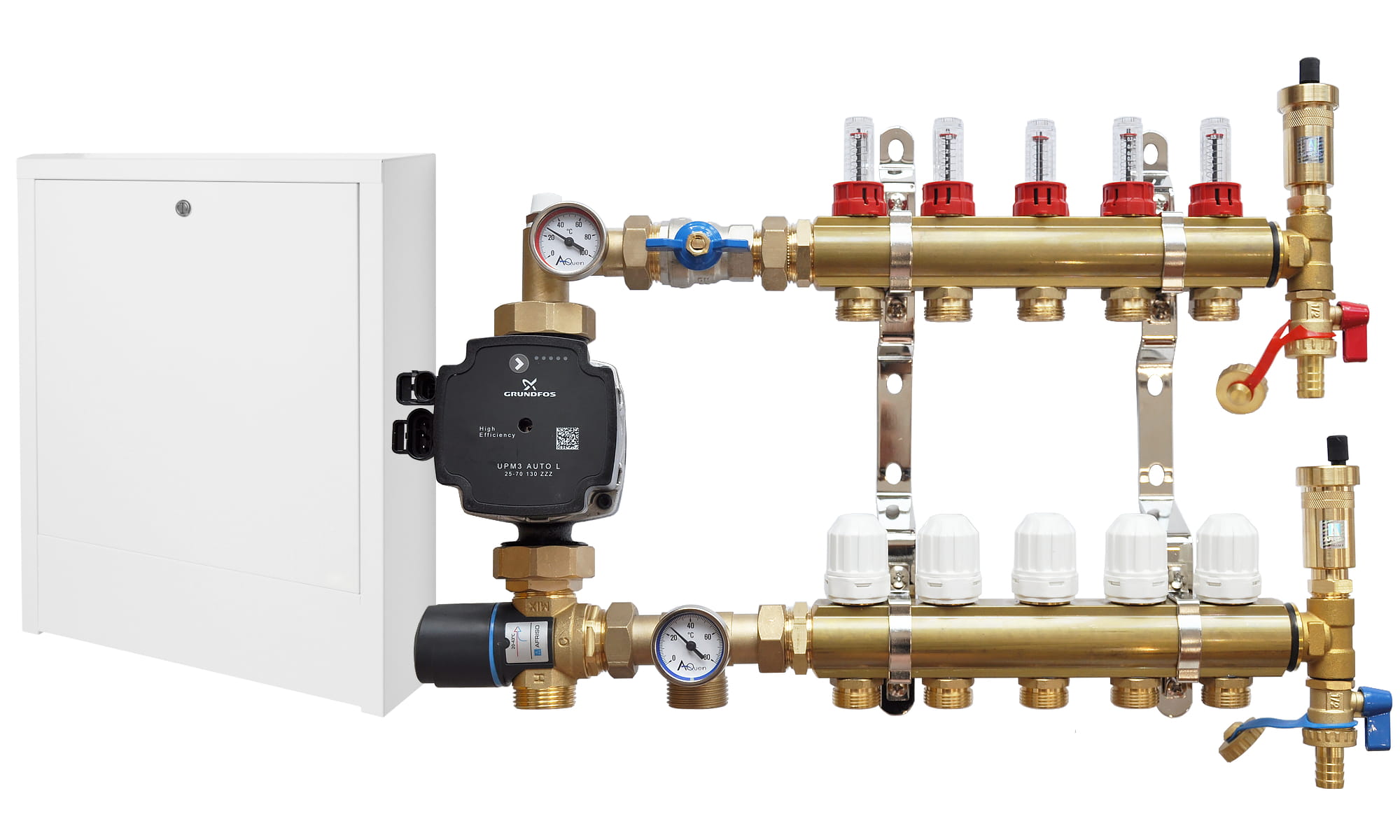

Rozdzielacz do podłogówki - 7 obwodów z pompą GRUNDFOS + szafka natynkowa

ZESTAW SZAFKA I RZDZIELACZ Z POMPĄ AFRISO

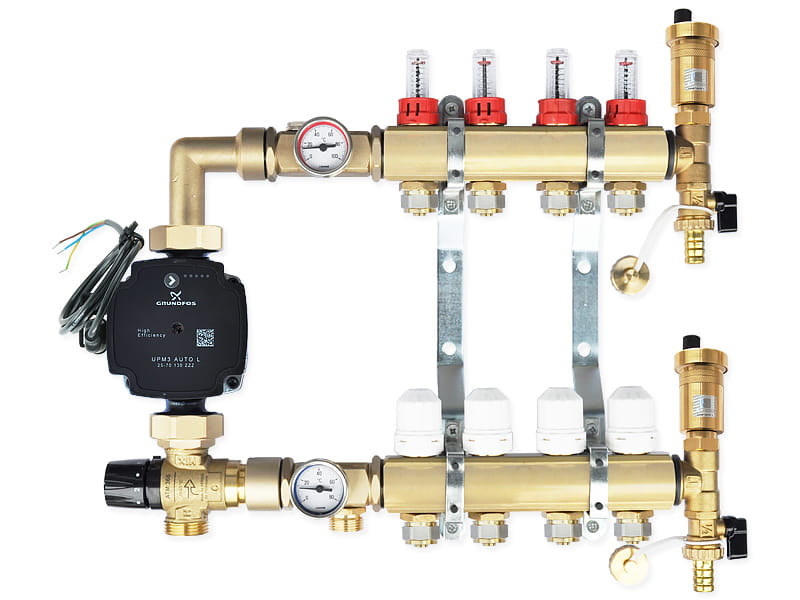

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.
Oferta dotyczy rozdzielacza o ilości obwodów wymienionych w tytule.



W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

  • zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 366
  • termometr tarczowy - 2 szt.
  • wysokiej klasy pompa elektroniczna GRUNDFOS UPM3S AUTO  z kablem zasilającym



2) Belka górna ( wykonana z wysokiej klasy mosiądzu M58 )

  • przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
  • zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO



3) Belka dolna ( wykonana z wysokiej klasy mosiądzu M58 )

  • wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
  • nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
  • zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO



4) komplet uchwytów montażowych polerowanych

  • gumki tłumiące
  • śruby montażowe



5) szafka natynkowa EDSN-6

  • CAŁOŚĆ WYKONANA Z BLACHY OCYNKOWANEJ - również pod powłoką lakieru!
  • Wymiary szafki: 580x1130x120mm
  • Szerokość wnętrza 1085mm



SCHEMAT

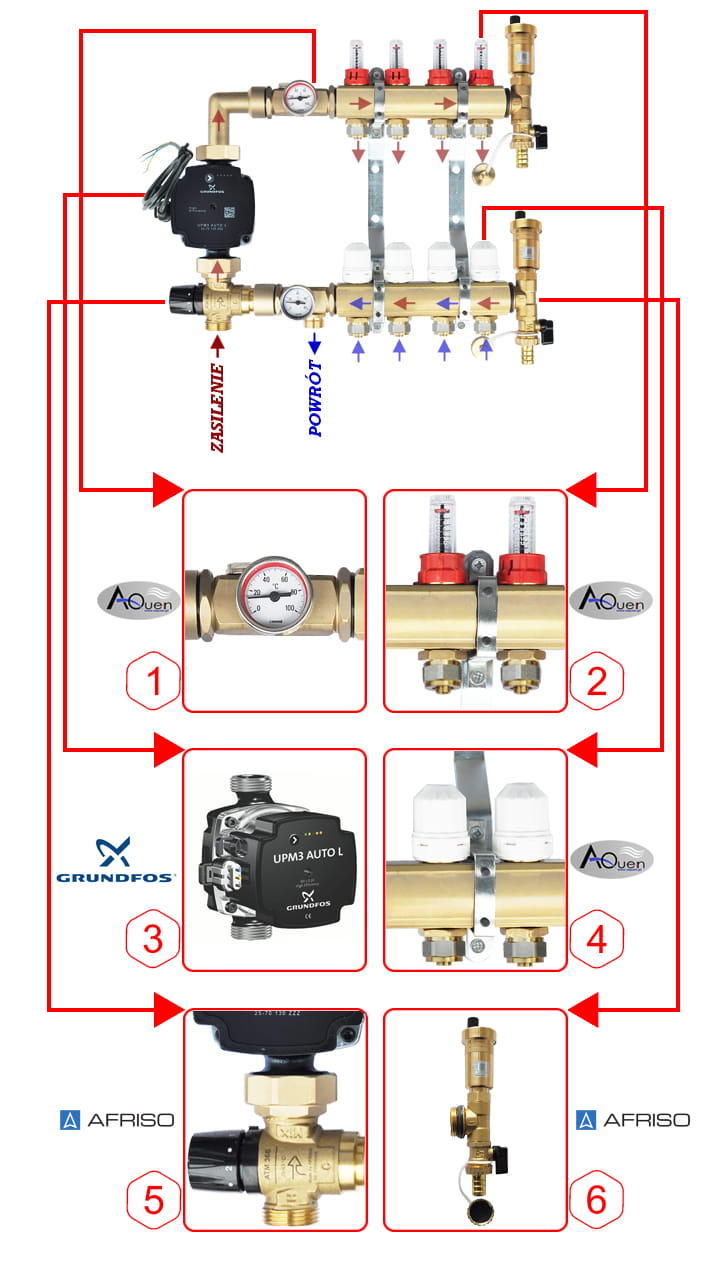

SCHEMAT ROZDZIELACZA

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania elektroniczna firmy GRUNDFOS typ UPM3S AUTO 25-60/130 z kablem zasilającym.

Dane techniczne pompy:

  • Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 95*C
  • Maksymalna dopuszczalna temperatura otoczenia + 70*C
  • Pobór mocy: 2W-39W
  • Maksymalne ciśnienie robocze: 10 bar
  • Zasilanie: 230V
  • Częstotliwość sieciowa: 50Hz
  • Stopień ochrony: IP44

Długość montażowa: 130mm

Wysokość podnoszenia: 6m

Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.

Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.

Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 366 (zakres nastaw. 20÷43°C Kvs. 1,6 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO. Zasilanie gwint 1", powrót gwint 3/4".

ROZDZIELACZ 2 OGRZEWANIA PODŁOGOWEGO + SZAFKA NAT. Uszkodzony Nie

OPIS SZAFKI DO ROZDZIELACZA

Przeznaczenie:

Montowane na ścianie. Zamek otwierany monetą lub śrubokrętem. Otwory powstałe po usunięciu zaślepek umożliwiają doprowadzenie rur przyłączeniowych do wnętrza szafki.



Materiał:

  • Część zewnętrzna - blacha powlekana proszkowo.
  • Część wewnętrzna - blacha ocynkowana ogniowo.
  • CAŁOŚĆ WYKONANA Z BLACHY OCYNKOWANEJ - również pod powłoką lakieru!



Wymiary szafki:

  • Wysokość: 580mm
  • Szerokość wnętrza: 585mm
  • Szerokość ramki: 615mm
  • Głębokość: 120mm
  • Ilość sekcji: 7 - 8
