Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

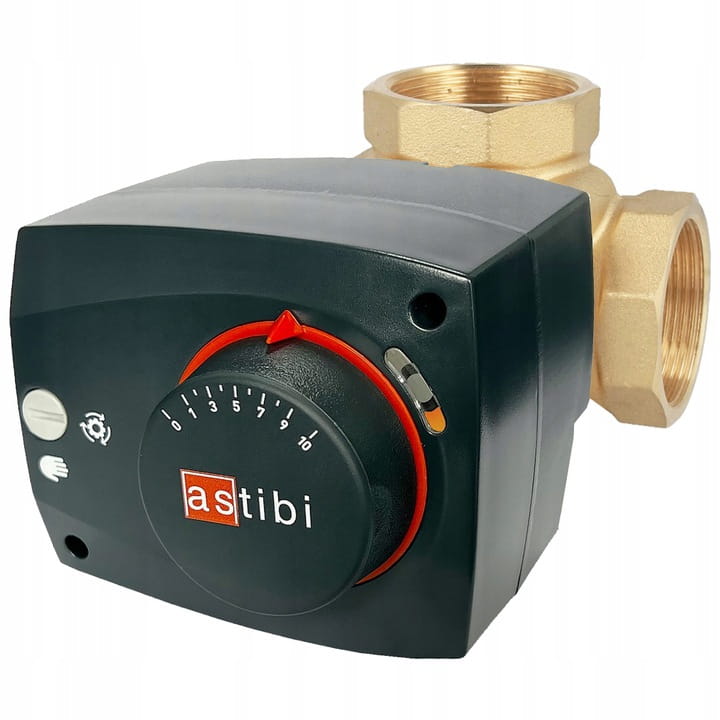

Składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego ASTIBI, zestawu montażowego oraz siłownika elektrycznego SWD 343 z diodami sygnalizującymi pracę urządzenia (230 V AC, 3-punktowy, czas obrotu 120 s).

Siłownik elektryczny SWD 343 1 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBI

Siłowniki ASTIBI SWD wyróżniają się nowoczesną konstrukcją i atrakcyjnym wyglądem. Siłownik wyposażono w pokrętło umożliwiające pracę w trybie ręcznym ze skalą od 0 do 10 określającą stopień otwarcia zaworu. Na obudowie umieszczono diody LED wskazujące kierunek obrotu zaworu. Wewnątrz siłownika umieszczone jest specjalne sprzęgło, dzięki zastosowaniu którego możliwe jest łatwe przełączenie siłownika na obracanie ręczne. Konstrukcja siłowników ASTIBI SWD została rozwiązana tak, aby nie wymagały one konserwacji. Siłowniki fabrycznie wyposażono w przewód elektryczny długości 2 m.

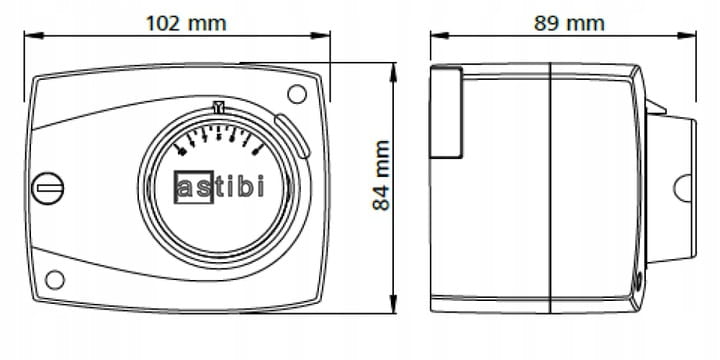

Dane techniczne siłownika:

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe
• zakres temperatury pracy: 0 ÷ 50ºC
• pobór mocy: 2,5 VA

W komplecie z siłownikiem:

• dodatkowa "odwrotna" tarcza
• zestaw montażowy do zaworów

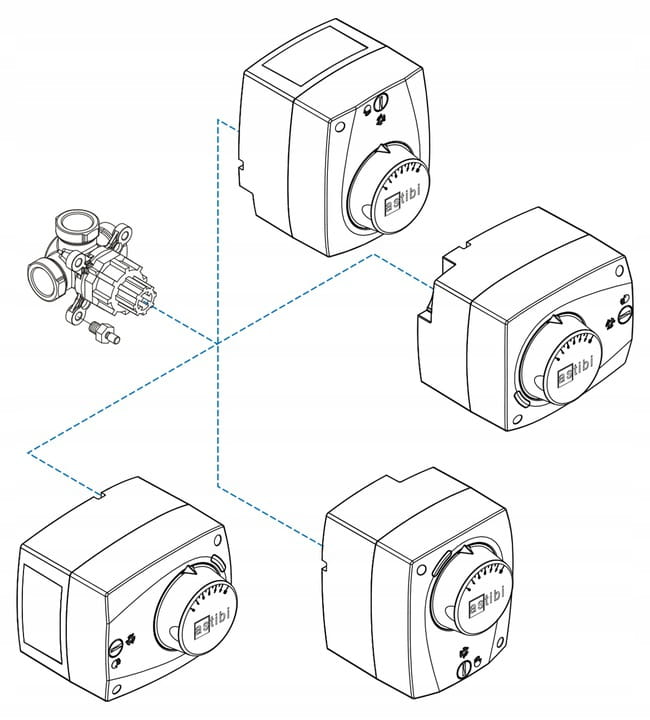

Siłowniki ASTIBI SWD fabrycznie współpracują z następującymi zaworami: ASTIBI, ARV AFRISO, Diamond, ESBE (MG,G,F), Seltron, Somatherm, Hora, WIP, PAW, LK, BRV, IMIT, IVAR, HOVAL, OLYMP.

Ponadto zastosować można do nich zestawy montażowe na zawory: Centra ZR/DR, Centra DRU, Siemens VBI, VBF, Wita, Meibes, ESBE VRG, Danfoss HRB, First, Honeywell Corona V544, V543, PAW K32, K33, K37

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

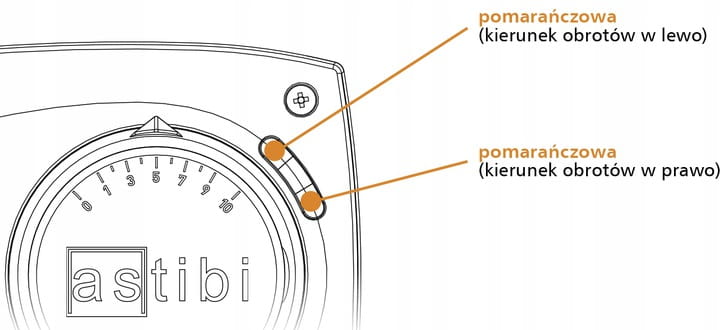

Siłownik posiada na obudowie 3 diody sygnalizacyjne (LED). Skrajne diody wskazują kierunek obracania się siłownika.

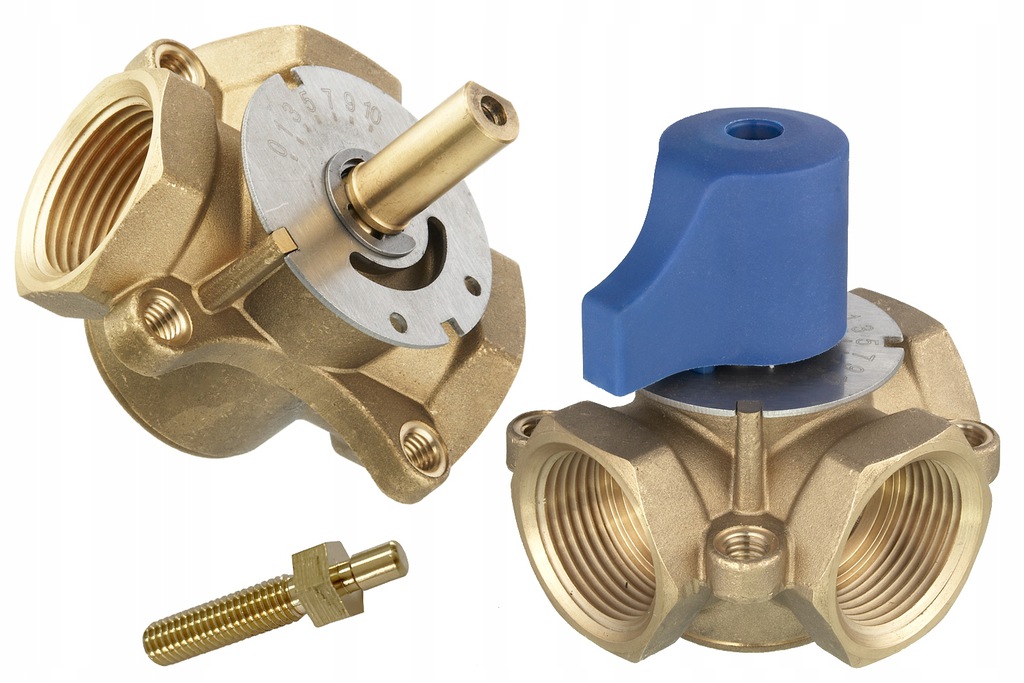

Dane techniczne zaworu:

• Średnica przyłącza: 1''
• Ciśnienie maksymalne: 16 bar
• Temperatura pracy: 0-100°C
• Materiał wykonania: Mosiądz ISO228

W komplecie adapter do montażu siłownika.

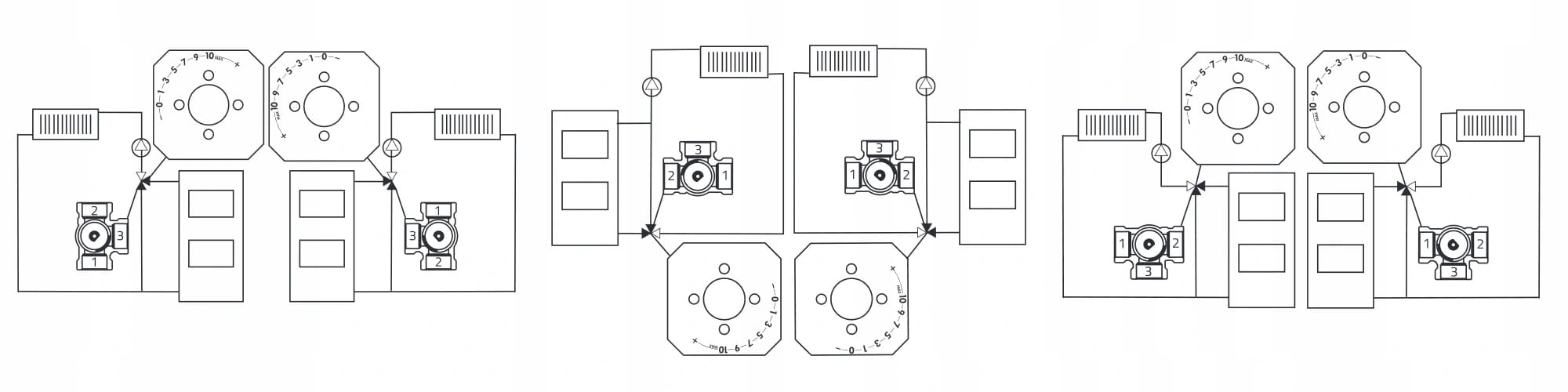

Przykładowe schematy montażowe:
