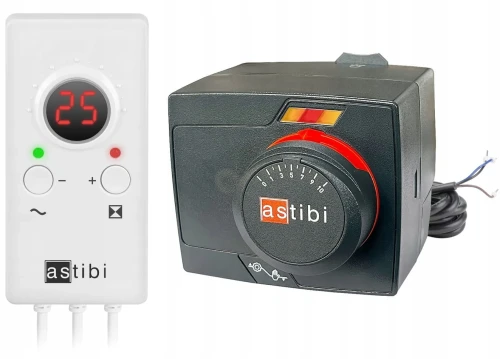

Zestaw regulacyjny ASTIBI

Siłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBI
Sterownik zaworu mieszającego S10 ASTIBI

OPIS SIŁOWNIKA

Siłowniki elektryczne ASTIBI SWD przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.

Montaż siłownika SWD na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Siłowniki SWD można zamontować na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.

ZESTAW SIŁOWNIK 3PUNKTOWY STEROWNIK ZAWORU ASTIBI Kod producenta SWD 543 ASTIBI / AUR00HYD00000

Dane techniczne siłownika:

napięcie zasilania: 230 V AC
czas obrotu o 90°: 120 sekund
moment obrotowy: 6 Nm
rodzaj sterowania: 3-punktowe

ZESTAW SIŁOWNIK 3PUNKTOWY STEROWNIK ZAWORU ASTIBI Średnica przyłącza 1''

ZESTAW SIŁOWNIK 3PUNKTOWY STEROWNIK ZAWORU ASTIBI Marka inna

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

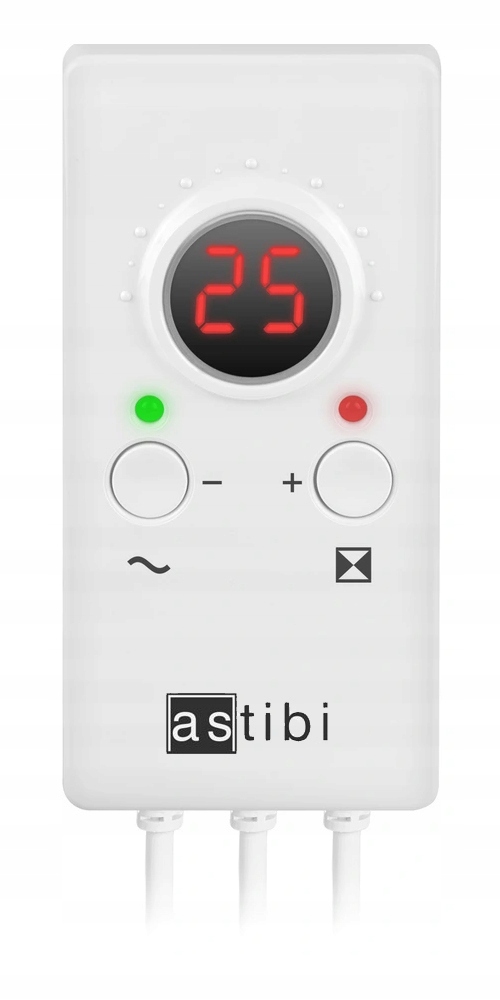

OPIS STEROWNIKA:

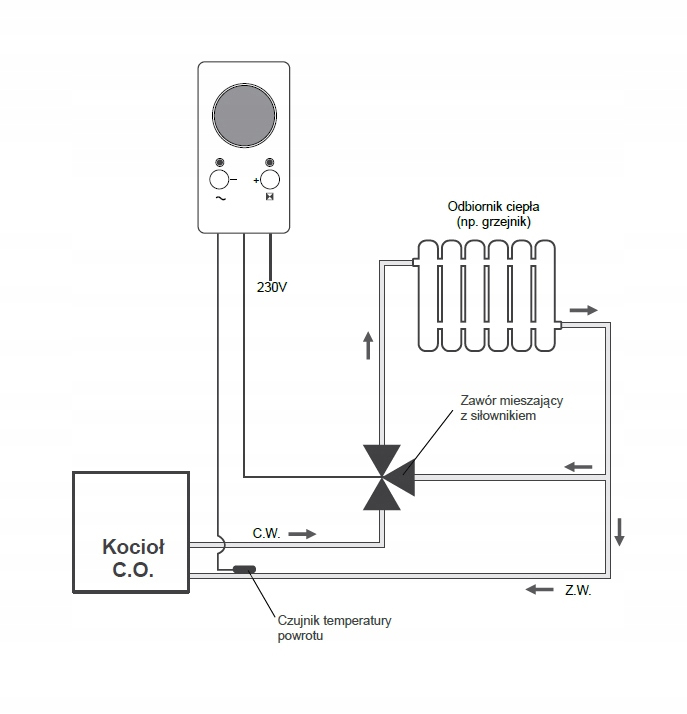

ASTIBI S10 to sterownik zaworu trójdrożnego obsługujący siłowniki z wyłącznikami krańcowymi oraz bez wyłączników krańcowych. Współpracuje również z zaworem czterodrogowym. Urządzenie proporcjonalnie otwiera i zamyka zawór w przedziale histerezy +/-5°C. Każda zmiana temperatury o 1°C, powoduje otwarcie lub zamknięcie zaworu o 10%. Użytkownik może sterować temperaturą w zakresie od 10°C do 90°C, natomiast pomiar temperatury jest realizowany w przedziale od 2°C do 99°C. W przypadku chwilowego braku zasilania, uruchomiona zostaje funkcja autokalibracji, a po ustąpieniu awarii sterownik przystępuje do normalnej pracy. Dodatkowo autokalibracja uruchamia się samoczynnie co 14 dni. Funkcja AntiStop poprawia precyzję pracy siłownika i zapobiega procesowi zastania się nieużywanego zaworu. Tryb pracy sterownika jest sygnalizowany akustycznie oraz przy pomocy diod. ASTIBI S10 jest wyposażony w wyświetlacz LED z bieżącymi wskazaniami temperatury.

Właściwości:

Obsługa zaworów z wyłącznikami krańcowymi oraz bez nich
Możliwość współpracy z zaworem czterodrogowym
Otwarcie i zamknięcie zaworu w przedziale histerezy +/-5°C
Funkcja AntiStop – zapobiega zastaniu nieużywanego zaworu
Wyświetlacz LED z bieżącymi wskazaniami temperatury

Dane techniczne sterownika:

Zasilanie: 230V AC, 50Hz, 1,5W
Zakres temperatury pracy: 0 – 40°C
Sygnalizacja stanu pracy: Wyświetlacz LED, dźwiękowa
Zakres sterowania temperatury: 10 – 90°C
Zakres pomiaru temperatury: 2 – 99°C
Zakres nastawy czasu pracy siłownika: 10 – 400 sekund
Histereza: ± 5°C
Maksymalne obciążenie: Max. 250V AC, max. 1A
Stopień ochrony: IP 20
