Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

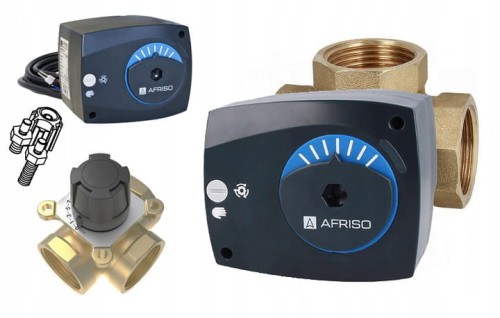

Zestawy regulacyjne składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz siłownika elektrycznego ARM 141 (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).

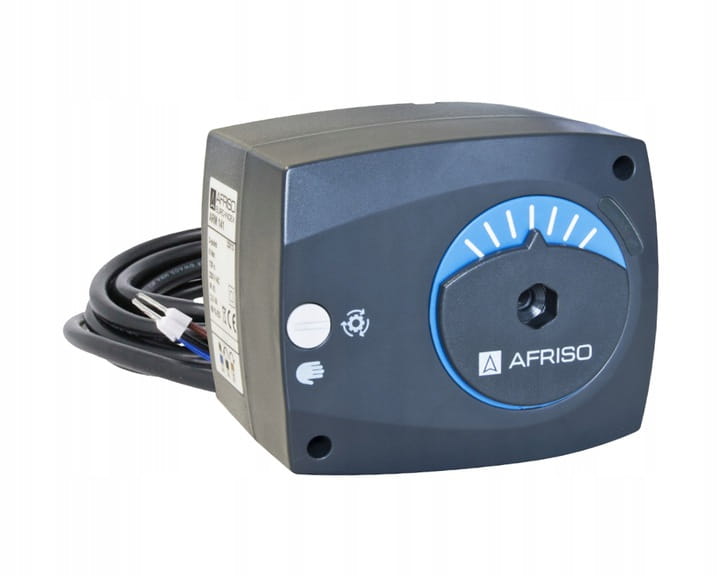

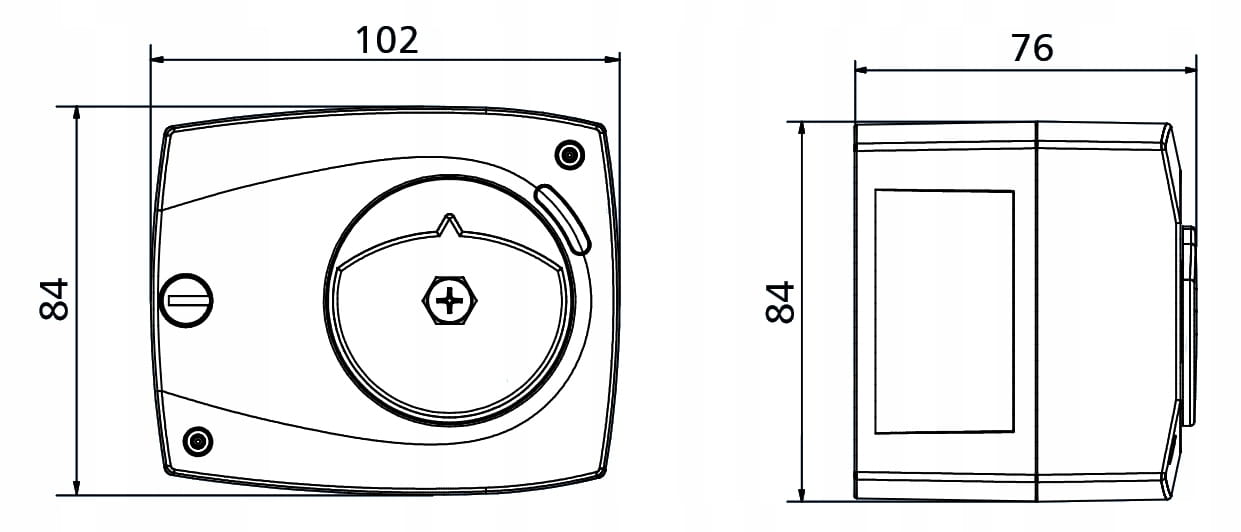

Siłownik 3-pkt 230V ARM 141 AFRISO

Siłownik ARM wyróżnia się nowoczesną konstrukcją i atrakcyjnym wyglądem. Wskazania na niebieskim pierścieniu siłownika określają pozycję zwieradła zaworu mieszającego. Ręczne obracanie zaworu możliwe jest dzięki zastosowaniu specjalnego sprzęgła. Czytelny schemat elektryczny podłączenia umieszczony jest z boku siłownika. Nie wymaga konserwacji. Dostarczany jest z przewodem elektrycznym o długości 2 m.

Dane techniczne siłownika:

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe
• zakres temperatury pracy: 0 ÷ 50ºC
• pobór mocy: 2,5W

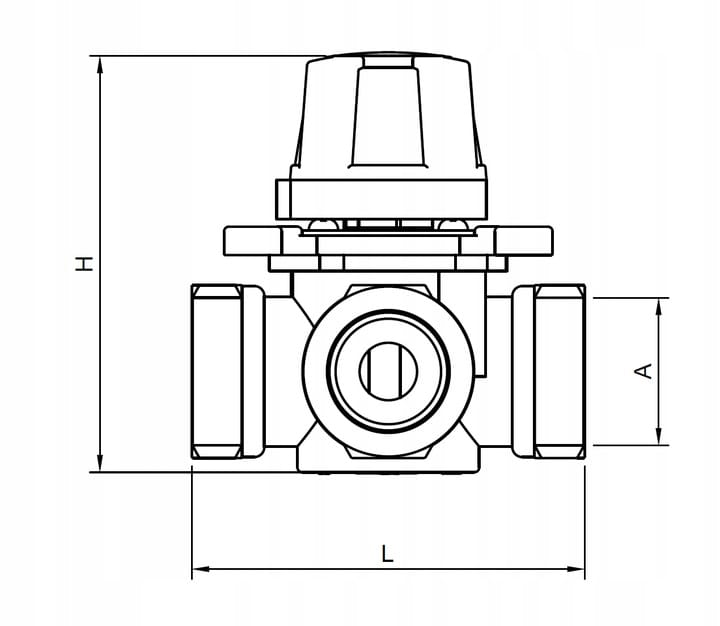

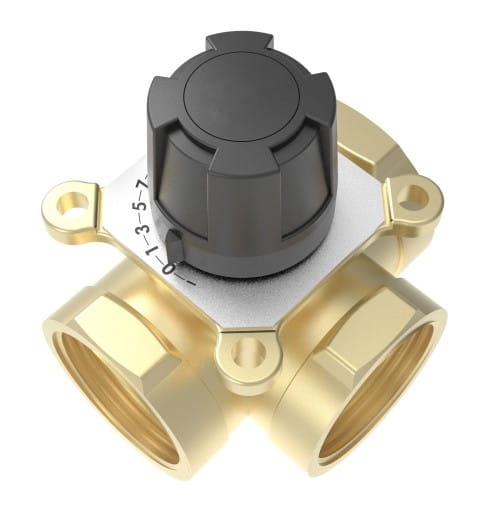

Zawór mieszający regulacyjny 3 drogowy 1 " ART.18-25

Dane techniczne zaworu:

• Średnica przyłącza: 1''
• Przepustowość: 12 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz

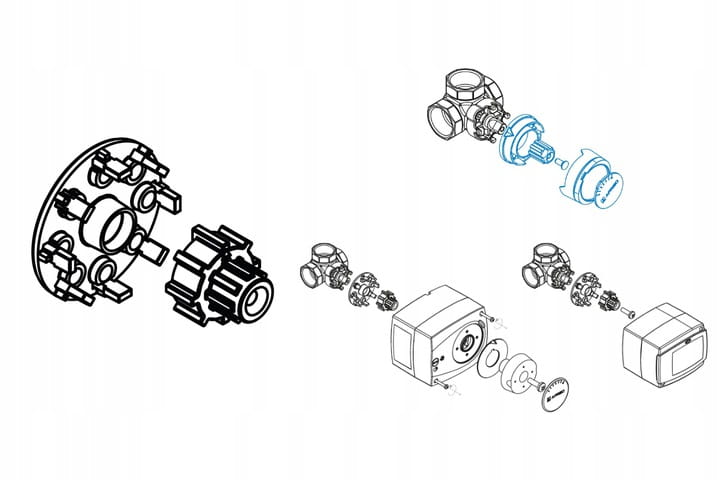

W komplecie instrukcja montażu oraz zestaw montażowy:

• adapter na koronę zaworu
• adapter siłownika/regulatora
• śruba długa do przykręcenia siłownika ARM/regulatora ACT
• śruba krótka do przykręcenia adaptera
• instrukcja montażu

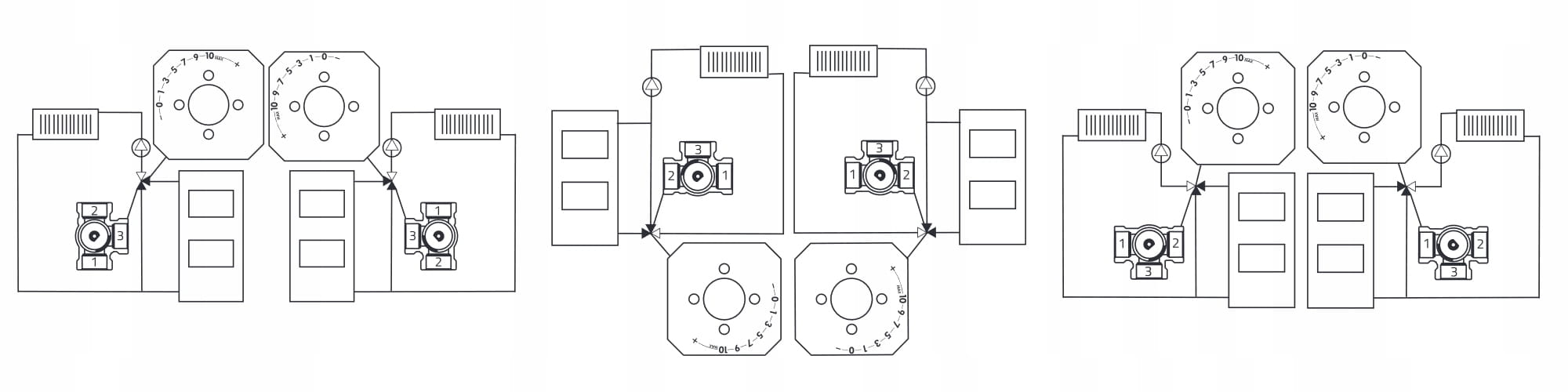

Przykładowe schematy montażowe :
