Zestaw C.W.U. 12L Afriso: naczynie + grupa bezpieczeństwa + szybkozłącz

Dostępność: na wyczerpaniu

Wysyłka w: 48h

Dostawa: sprawdź formy dostawy

Cena brutto: 438,91 zł

Cena regularna:

438.91

Najniższa cena z 30 dni przed obniżką:

Cena netto: 356,84 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ZESTAW_000321AFRISO

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

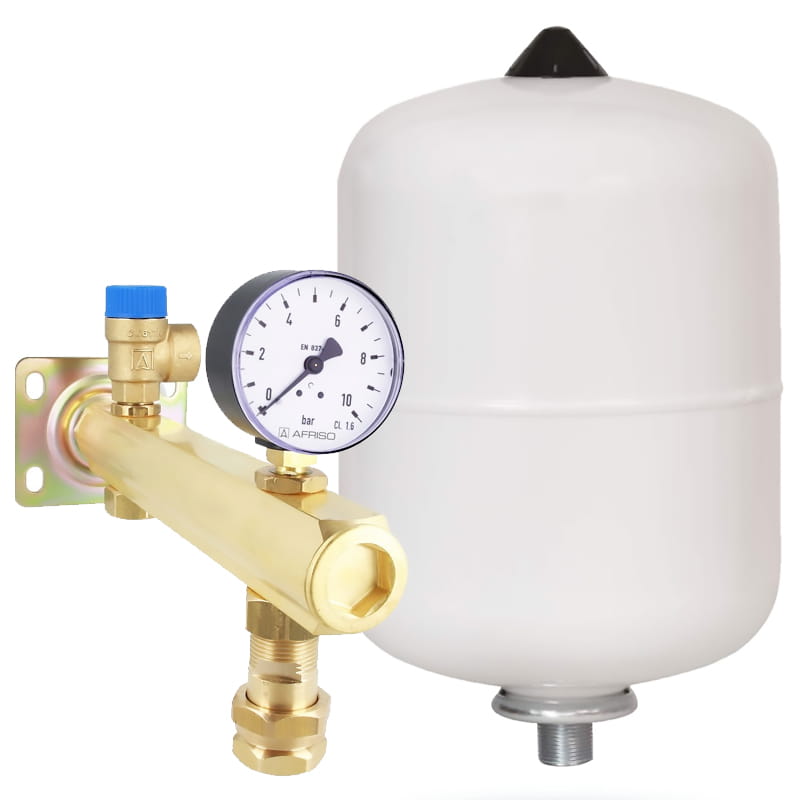

Zestaw C.W.U. 12 litrów

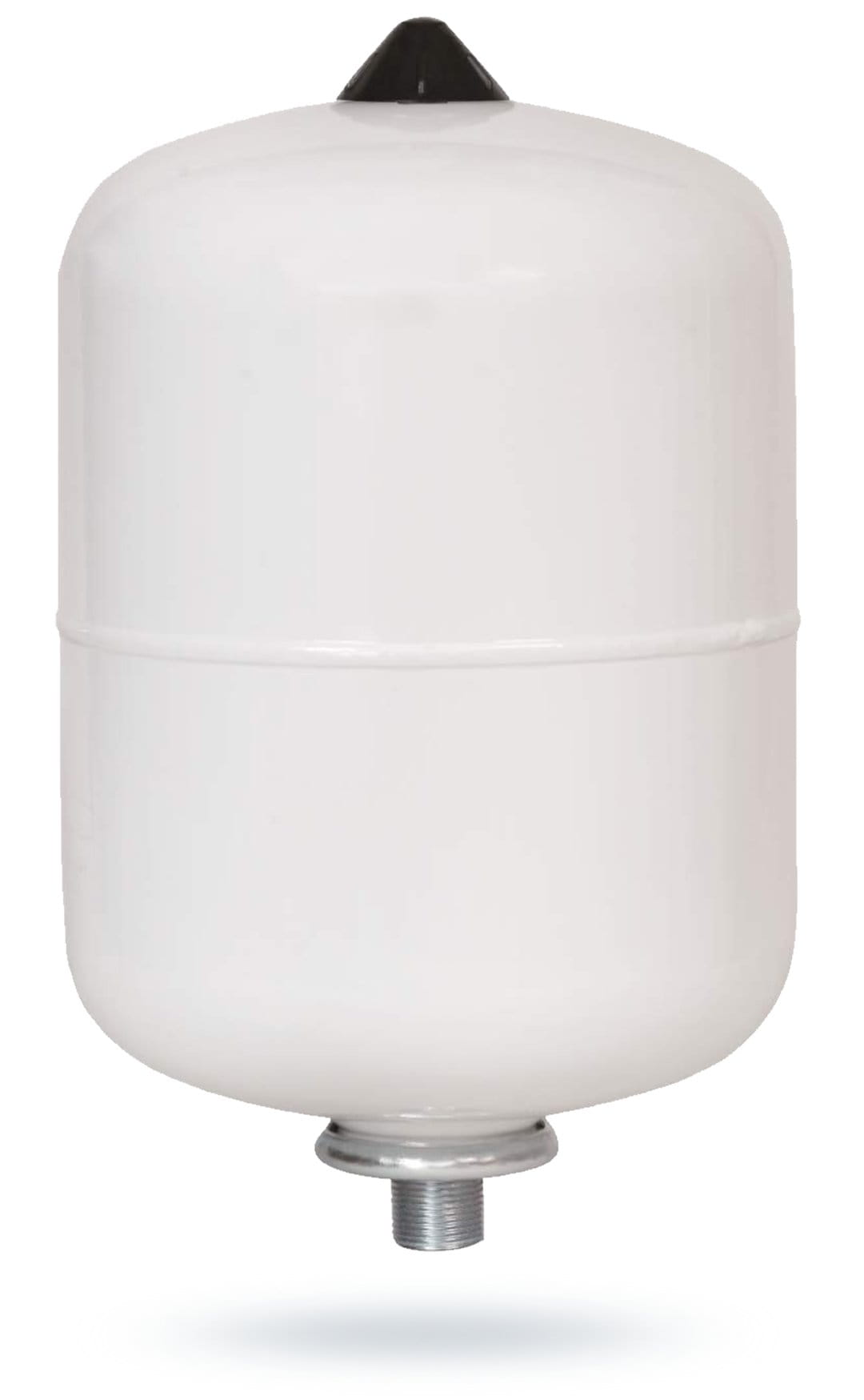

Naczynie przeponowe C.W.U. 12 litrów
Mosiężna grupa bezpieczeństwa C.W.U. BSB, Nmax UDT 111,5 kW, z zaworem bezpieczeństwa MS 6 bar, z przyłączem do naczynia przeponowego z szybkozłączem AFRISO

ZESTAW NACZYNIE PRZEPONOWE WZBIORCZE CWU 12 AFRISO

I. Naczynie przeponowe C.W.U. 24 litry

ZESTAW NACZYNIE PRZEPONOWE WZBIORCZE CWU 12 AFRISO Kod producenta AFRISO CWU 12L GRUPA BEZPIECZEŃSTWA 6BAR

Naczynia przeponowe absorbują wahania objętości wody w zamkniętym układzie systemu centralnego ogrzewania, utrzymując stałe ciśnienie i pomagają ograniczyć zużycie energii. Szeroki zakres dostępnych naczyń przeponowych spełnia wymagania różnorodnych systemów ogrzewania oraz rozmiarów.

W zamkniętym układzie centralnego ogrzewania woda nie może być sprężona i każdy wzrost objętości wody w związku z podniesieniem jej temperatury jest absorbowane przez naczynie przeponowe. Kiedy woda jest zimna, ciśnienie wstępne zbiornika naciska na membranę. Gdy temperatura rośnie, wzrastająca objętość wody naciska na membranę i woda wpływa do zbiornika zapewniając dodatkowe miejsce dla systemu. Wraz ze spadkiem temperatury, powietrze amortyzuje siły i woda wraca z powrotem do systemu. To pozwala systemowi na utrzymanie ciśnienia, pomagając zredukować zużycie energii przez system centralnego ogrzewania.

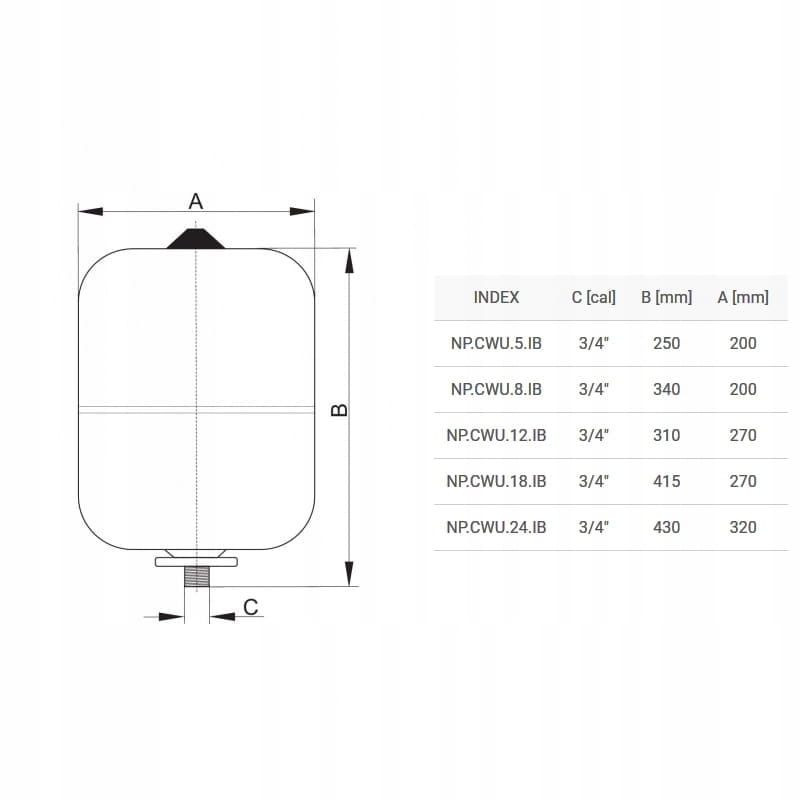

DANE TECHNICZNE

maksymalne ciśnienie pracy: 8 bar
ciśnienie wstępne: 3 bar
temperatura pracy: -10C/+100C
przyłącze: GZ 3/4'
pojemność: 12 litrów
powłoka zewnętrzna: lakier proszkowy, w kolorze białym
grubość ścianki naczynia: 1 mm
membrana z EPDM: stała
wentyl w zestawie

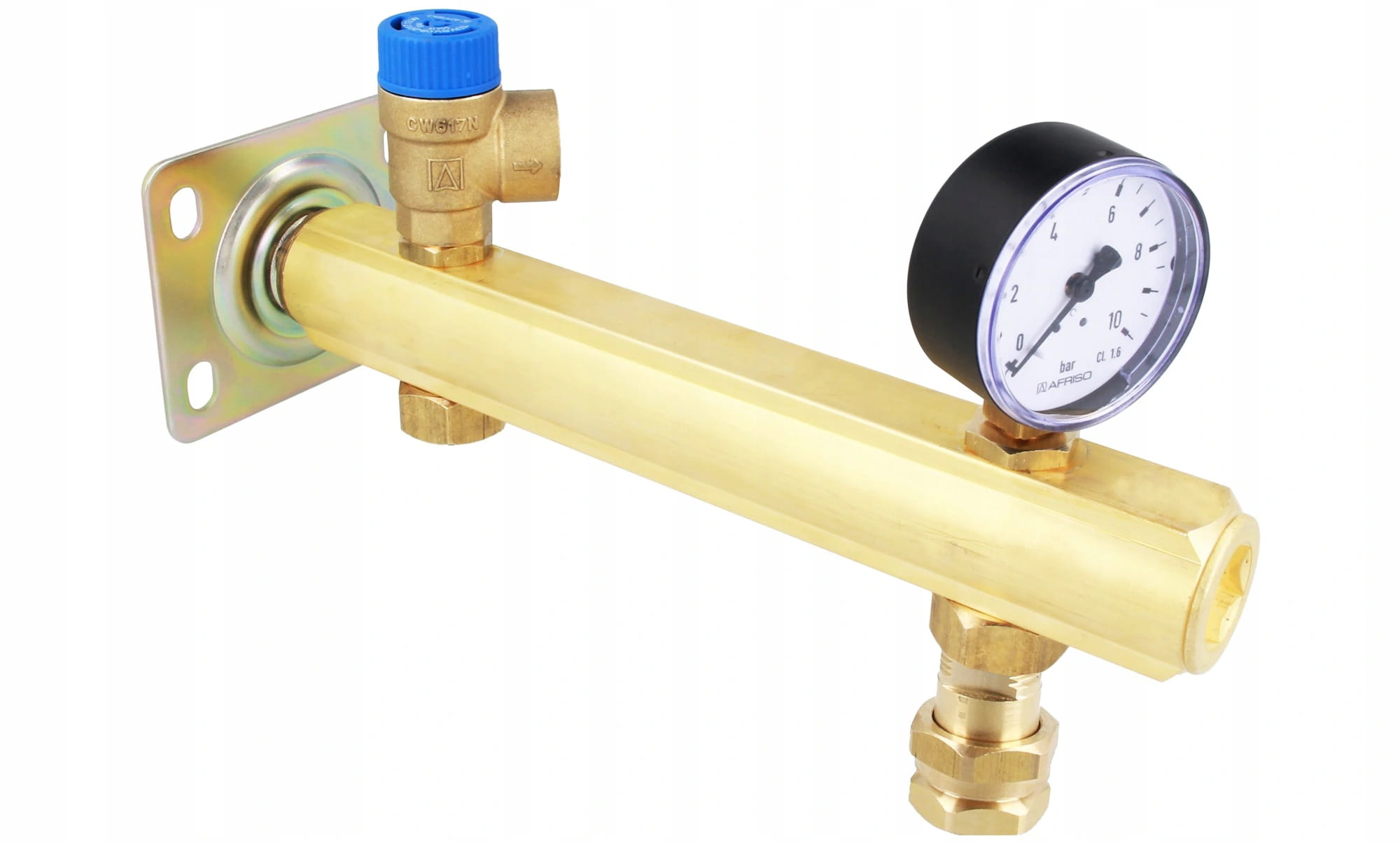

II. Grupa bezpieczeństwa c.w.u. BSB, Nmax UDT 111,5 kW, z zaworem bezpieczeństwa MS 6 bar, z przyłączem do naczynia przeponowego z szybkozłączem AFRISO

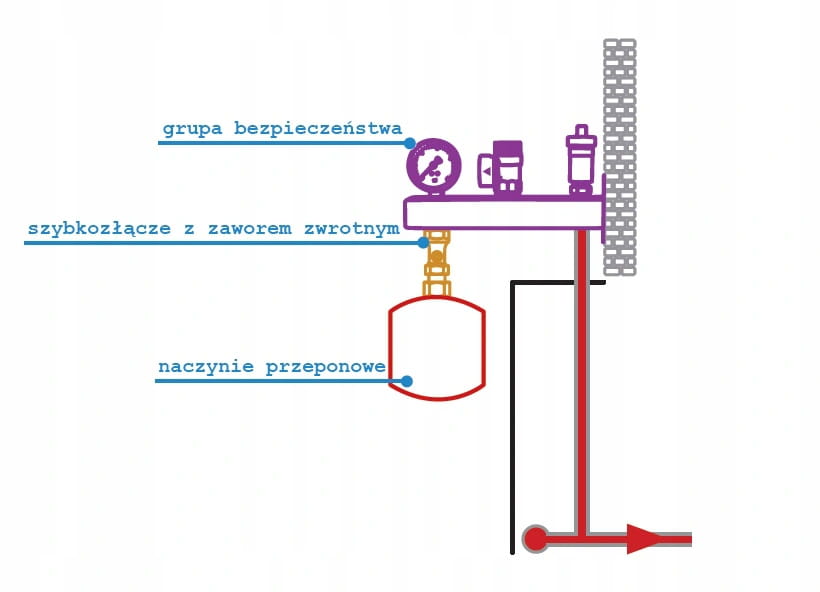

Grupa bezpieczeństwa BSB przeznaczona jest do zabezpieczenia instalacji przygotowania ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz podłączenia przeponowego naczynia wzbiorczego.

Grupa bezpieczeństwa przeznaczona jest do pracy w instalacjach w których stosować należy zawór bezpieczeństwa 6 bar, zbiornik c.w.u. nie jest większy niż 200 l, a moc instalacji nie przekracza 111,5 kW.

BUDOWA

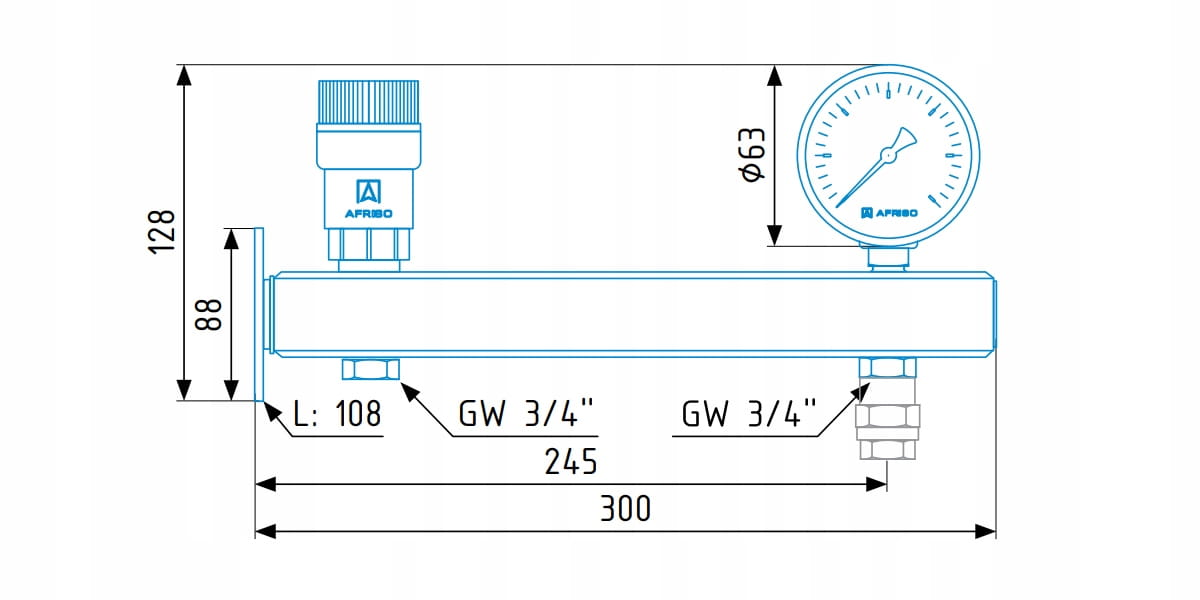

Grupa zbudowana jest z mosiężnej belki na końcu której umieszczono przyłącze z gwintem przeznaczonym do montażu naczynia przeponowego. Do belki przymocowano również manometr oraz zawór bezpieczeństwa MSW. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.

Dzięki zamontowanej szybkozłączce istnieje możliwość serwisowania naczynia bez konieczności wypuszczania wody z instalacji.

DANE TECHNICZNE

Moc zabezpieczanej instalacji: max 111,5 kW wg UDT
Przyłącze naczynia przeponowego: szybkozłącze GW G3/4”
Przyłącze do instalacji: GW 3/4”
Zakres manometru: 0 ÷ 10 bar
Ciśnienie otwarcia zaworu bezpieczeństwa MSW: 6 bar
Rozmiar tarczy manometru: Ø63 mm
Najmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mm
Współczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,37
Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31

ZESTAW NACZYNIE PRZEPONOWE WZBIORCZE CWU 12 AFRISO Rodzaj naczynie przeponowe

ZESTAW NACZYNIE PRZEPONOWE WZBIORCZE CWU 12 AFRISO Typ pieca dwufunkcyjny dwufunkcyjny z zasobnikiem cwu jednofunkcyjny komora spalania
