Rozdzielacz do podłogówki 10 obwodów z pompą Grundfos, zawór ATM 566
Opis
Rozdzielacz do ogrzewania podłogowego 10 obwodów z zestawem mieszającym Grundfos z zaworem ATM 566
Kompletacja:
- Rozdzielacz do podłogówki KF UGP 010 H-210 - ( KF-UGP-M.010 H-210 )
- Zestaw mieszający rozdzielacza KF-GM3-70G ATM566 - ( KF-GM3-70G ATM566 )
- Złączka PEX 3/4 x 16 GW - adapter D16 - ( ART.8616 ZŁĄCZKA ) x 20 szt.
W rozdzielaczu zamontowany jest zawór Afriso ATM 566 o zwiększonym przepływie Kvs 2,3 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.
Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.
Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.
Jeśli chcesz dobrać szafkę do tego rozdzielacza to pamiętaj o dodatkowym miejscu na grupę pompową - która zajmuje tyle miejsca co 4 obwody rozdzielacza.
Zdjęcie podglądowe przedstawiające rozdzielacz o pięciu obwodach.
Oferta dotyczy rozdzielacza o ilości obwodów wymienionych w tytule.

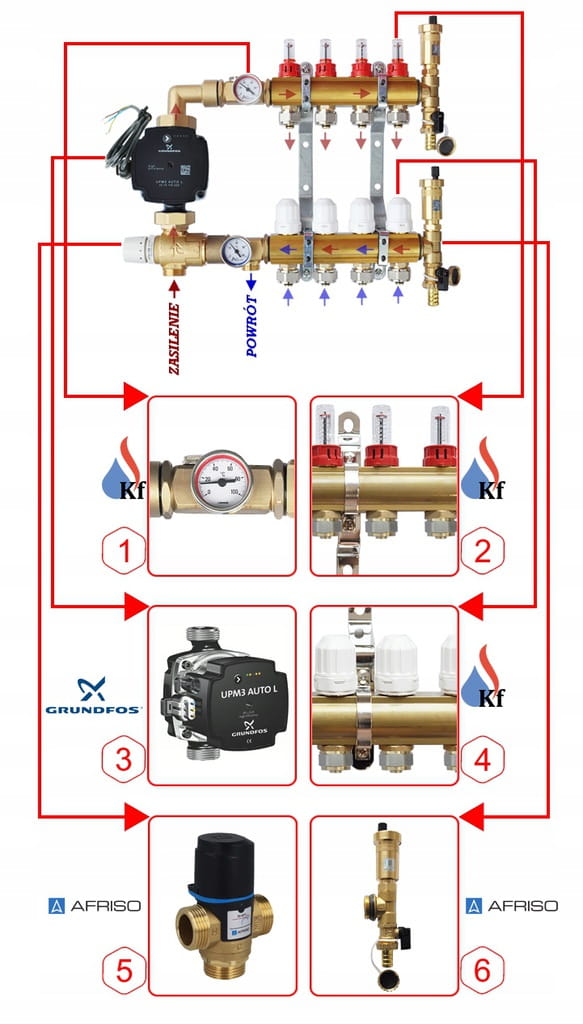

OPIS ROZDZIELACZA

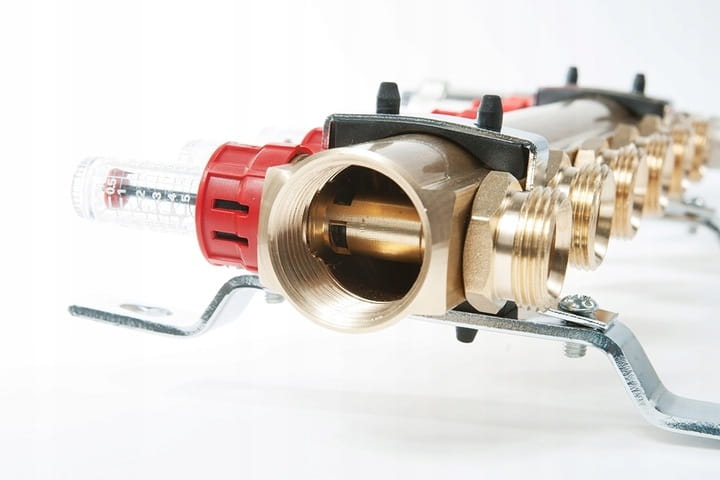

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

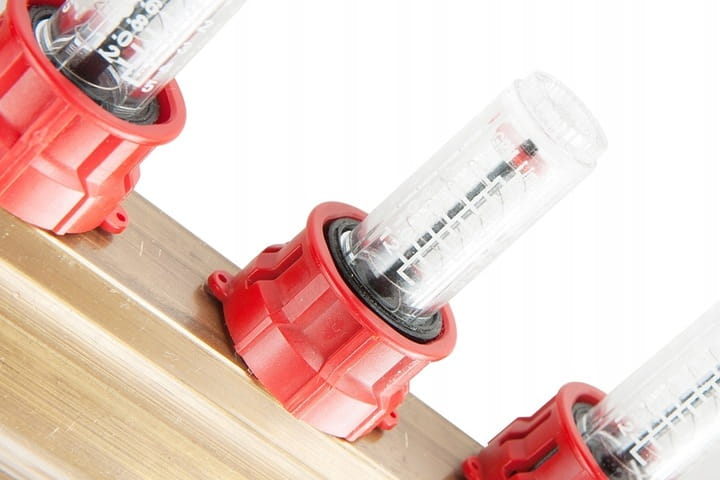

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).
3. Pompa obiegowa do centralnego ogrzewania elektroniczna firmy GRUNDFOS typ UPM3S AUTO 25-60/130 z kablem zasilającym.
Dane techniczne pompy:
- Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 95*C
- Maksymalna dopuszczalna temperatura otoczenia + 70*C
- Pobór mocy: 2W-39W
- Maksymalne ciśnienie robocze: 10 bar
- Zasilanie: 230V
- Częstotliwość sieciowa: 50Hz
- Stopień ochrony: IP44
Długość montażowa: 130mm
Wysokość podnoszenia: 6m
Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.
Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.
Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.
Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.
4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

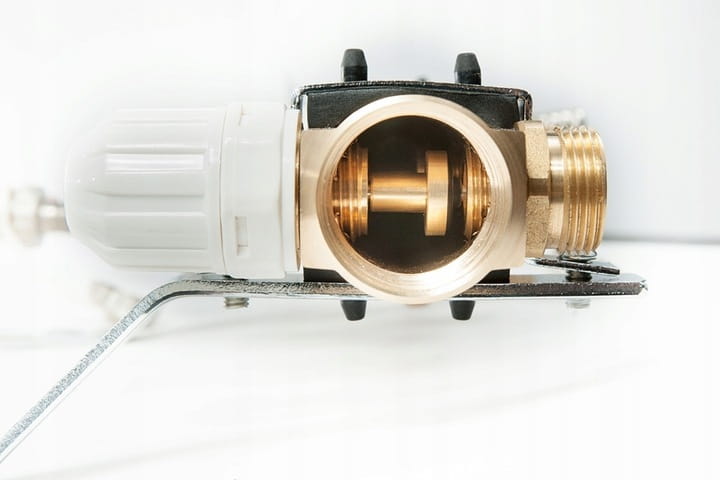

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 566 (zakres nastaw. 20÷43°C Kvs. 2,3 m3/h), termometrem tarczowym.
6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.
Zasilanie gwint 1", powrót gwint 3/4".
