ROZDZIELACZ 2 OBWODY DO OGRZEWANIA PODŁOGOWEGO Z ZESTAWEM MIESZAJĄCYM AFRISO BTU 501 Z ENERGOOSZCZĘDNĄ POMPĄ GRUNDFOS

NOWOŚĆ NA RYNKU

W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

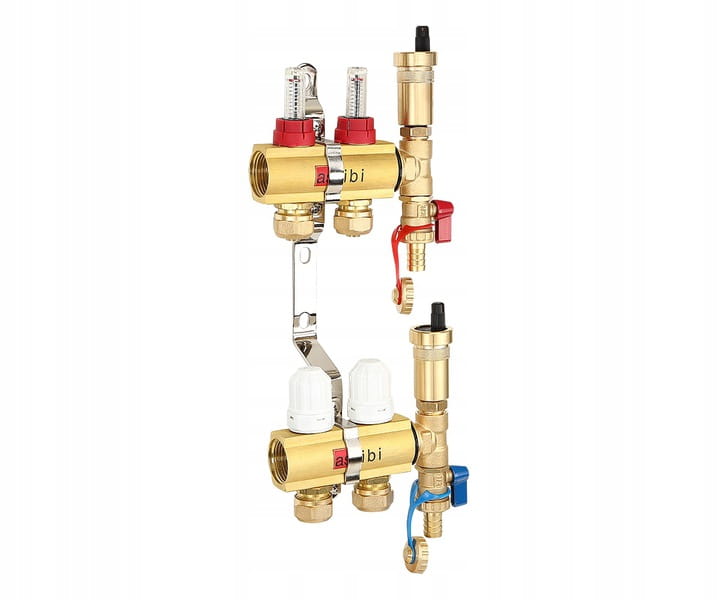

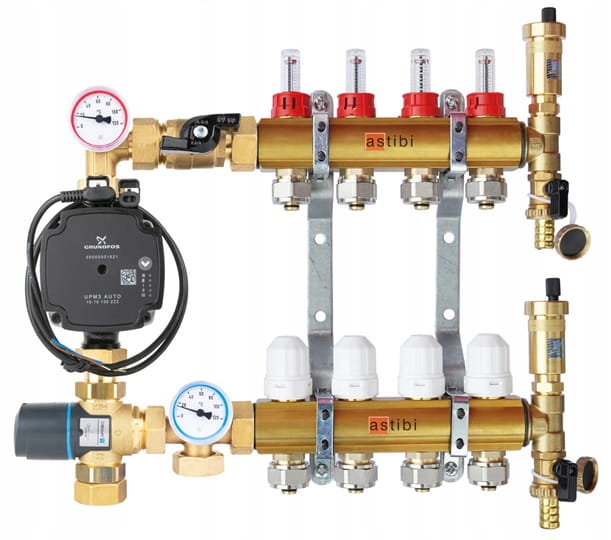

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu wchodzi:

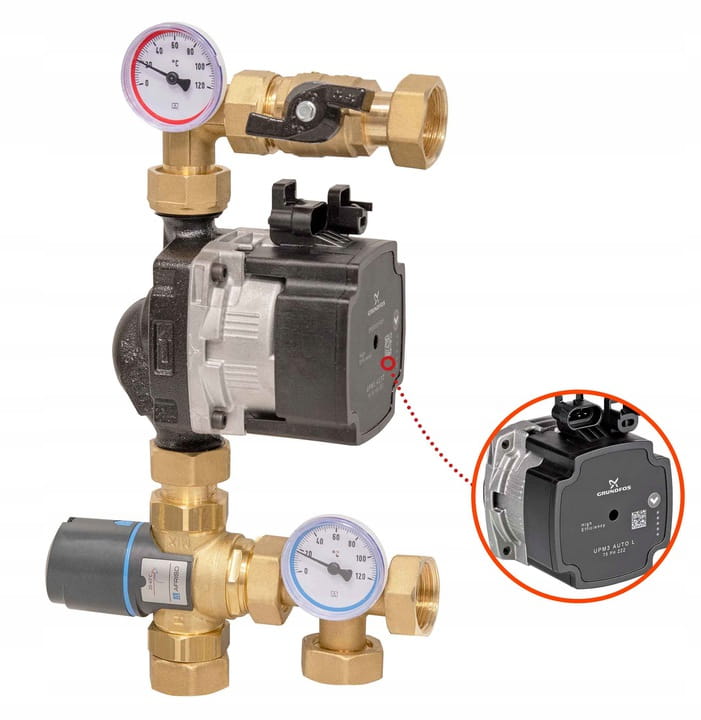

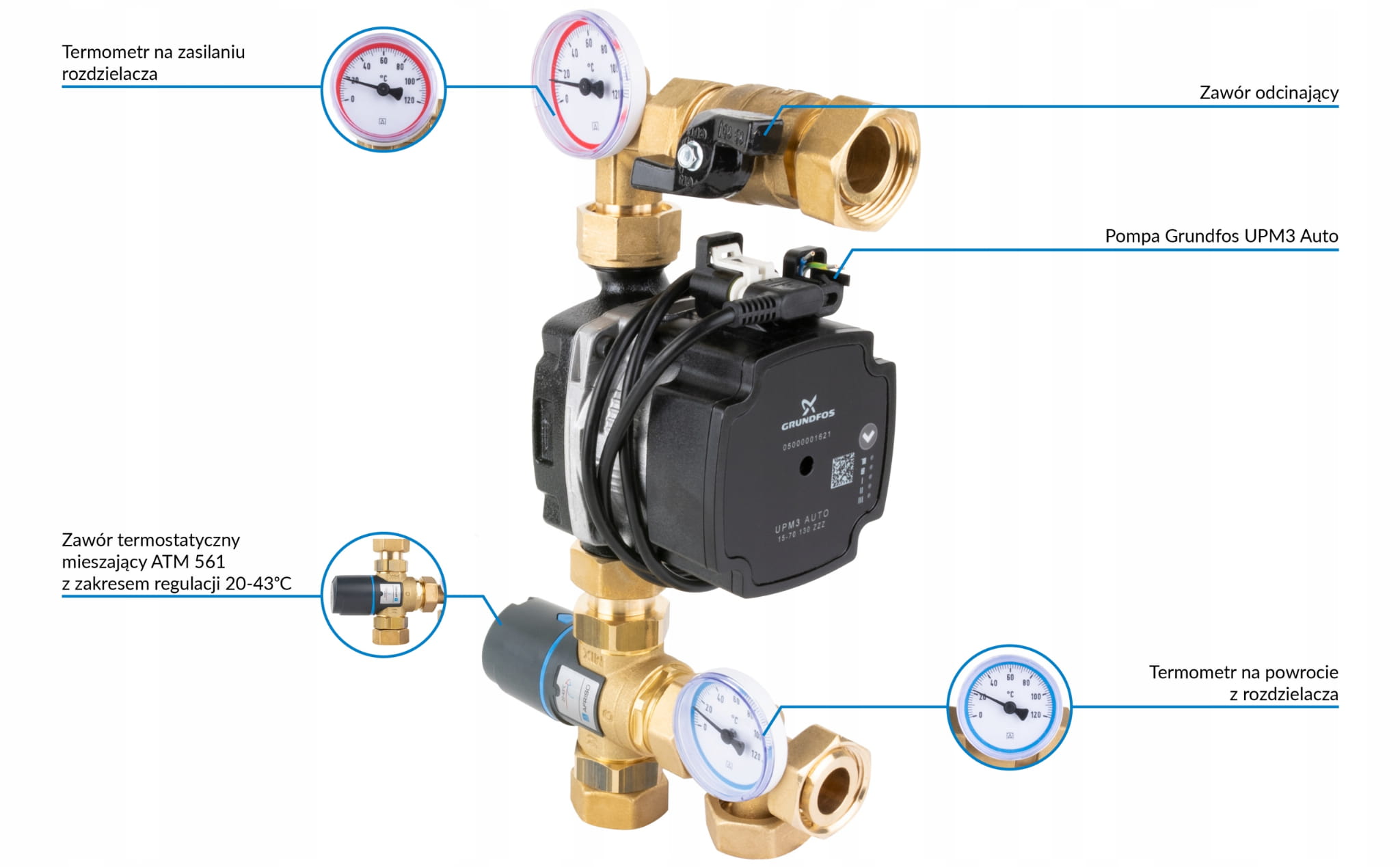

1) Zestaw mieszający AFRISO BTU 501 9050110

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
• termometr tarczowy - 2 szt.
• zawór odcinający
• wysokiej klasy pompa energooszczędna GRUNDFOS UMP3 Auto z kablem zasilającym
• nypel mosiężny - 2 szt.
• uszczelki

2) Belka górna (MOSIĄDZ)

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna (MOSIĄDZ)

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 220 mm

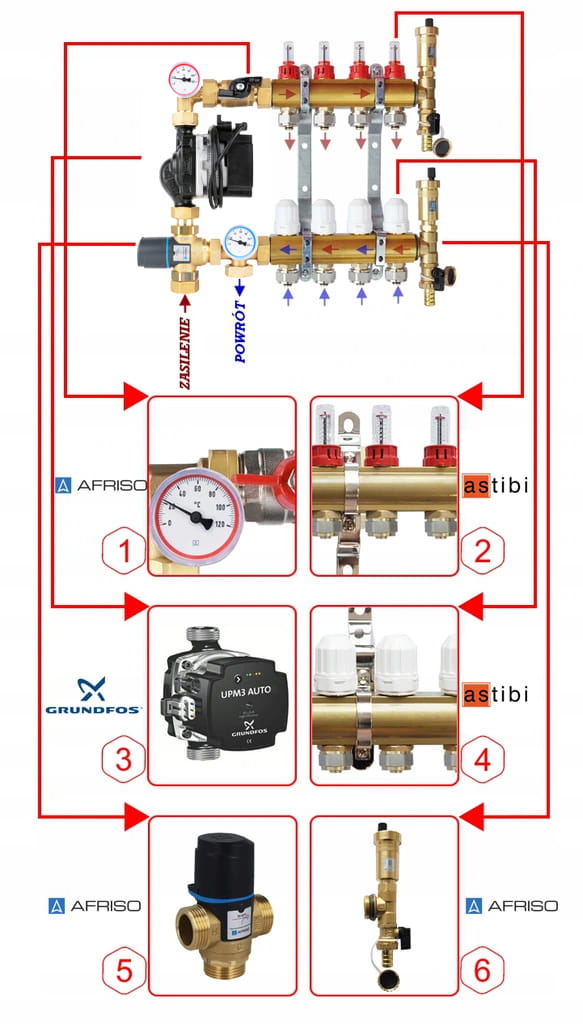

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zawór kulowy odcinający.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania energooszczędna elektroniczna firmy GRUNDFOS UPM3 AUTO kablem zasilającym.

Dane techniczne:

• Dopuszczalna temperatura cieczy: minimalna 0*C, maksymalna + 95*C
• Maksymalna dopuszczalna temperatura otoczenia: + 70*C
• Pobór mocy: 5W-52W
• Maksymalne ciśnienie robocze: 10 bar
• Zasilanie: 230V
• Częstotliwość sieciowa: 50/60Hz
• Stopień ochrony: IP44

Dane techniczne:

• Długość montażowa: 130mm
• Wysokość podnoszenia: 7m

Pompa UPM3 AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Wysokiej klasy pompa UPM3 AUTO firmy GRUNDFOS® posiada 4 rodzaje prędkości. Interfejs pompy został zaprojektowany w taki sposób aby jej użytkowanie było łatwe i zrozumiałe. Tą pompą steruje się wewnętrznie (samosterująca) za pomocą trzech opcji sterowania. Interfejs użytkownika posiada jeden przycisk, jedną czerwoną/zieloną diodę sygnalizacyjną oraz cztery żółte diody sygnalizacyjne.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 1".
