Miarkownik ciągu ICMA, zakres regulacji 30÷100°C, G3/4"
Opis
Miarkownik ciągu ICMA, zakres regulacji 30÷100°C, G3/4"

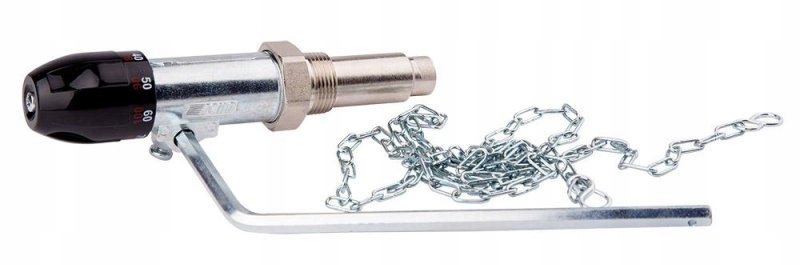

Wysokiej jakości regulator ciągu do kotłów na paliwo stałe którego rolą jest sterowanie kotłem na paliwa stałe, poprzez regulowanie ilości powietrza dostającego się do paleniska. Regulator składa się z głowicy termostatycznej połączonej z mechanizmem dźwigni na której znajduje się łańcuszek.
- Materiał korpusu: metal
- Element termostatyczny: woskowy
- Pokrętło: PPO – odporne na wysoką temperaturę
- Zakres regulacji: 30°C ÷ 100°C
- Długość łańcuszka: 1200mm
- Dźwignia sześciokątna: 120°, rozmiar 115x145mm
- Skok łańcuszka: 10mm/10°C,
- Siła uciągu: 0,850 kg
- Przyłącze gwintowane: 3/4” stożkowe R
- Regulator ciągu może pracować w pozycji pionowej i poziomej.
SPOSÓB MONTAŻU
1) Wkręć końcówkę gwintowaną 3/4” (1) w wyznaczone miejsce na kotle. Ustaw regulator w pozycji umożliwiającej właściwą pracę dźwigni i łańcuszka. Jeżeli regulator został zamontowany zgodnie z rys. A (montaż poziomy) strzałka na korpusie (2) powinna być zwrócona ku górze. Jeżeli regulator został zamontowany zgodnie z rys. B (montaż pionowy) ustaw go tak, aby gniazdo montażowe dźwigni (3) znajdowało się w tej samej płaszczyźnie co klapa powietrza kotła.
2) Usuń plastikową zaślepkę z otworu w regulatorze i wsuń w ten otwór dźwignię o przekroju sześciokątnym (4), a następnie zamocuj łańcuszek (5) do otworu w dźwigni. Jeżeli zdemontujesz dźwignię, to przy ponownym jej montażu należy zachować pozycję sprzed demontażu.
3) Ustaw pokrętło regulatora (6) na 60°C i zablokuj dźwignię poprzez lekkie jej nachylenie w kierunku podłogi, tak aby łańcuszek znajdował się w jednej osi z otworem do przymocowania łańcuszka w drzwiczkach kotła (7).
