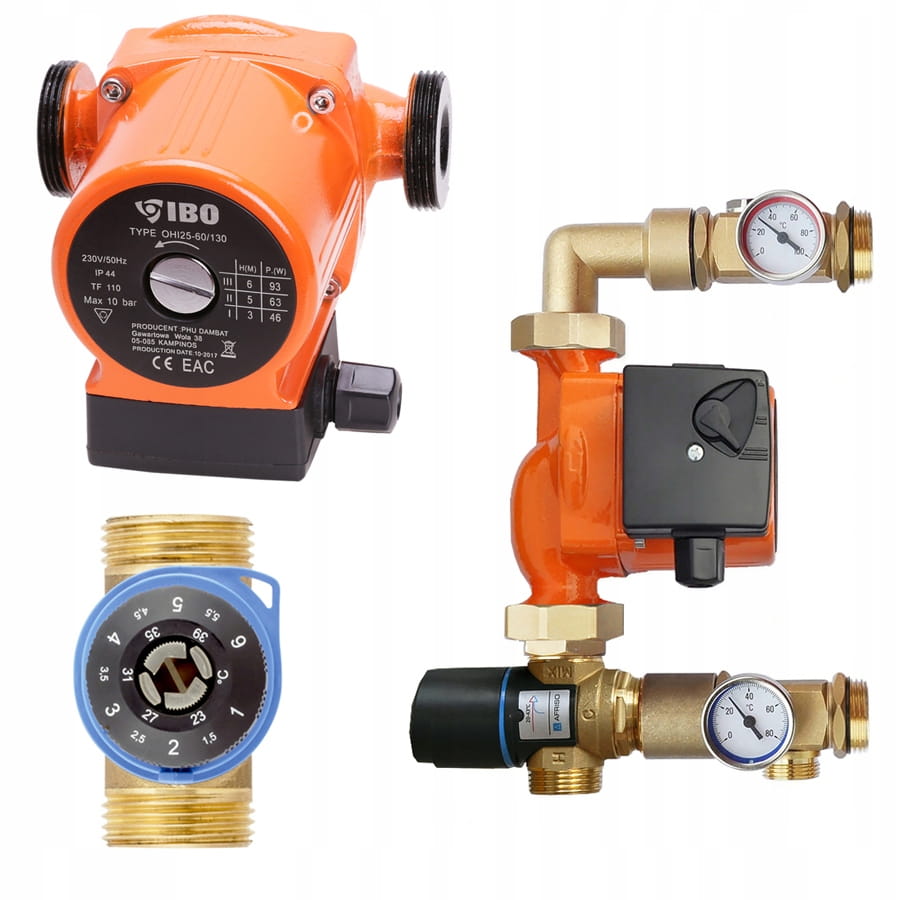

Grupa mieszająca do rozdzielaczy ogrzewania podłogowego z zaworem AFRISO ATM 561, pompa OHI IBO 25-60/130

ZASTOSOWANIE

• Stosowany w instalacjach grzewczych.
• Montowany między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego w szafce rozdzielacza.
• Przygotowuje czynnik o odpowiedniej temperaturze i tłoczy go do pętli grzewczych rozdzielacza.

OPIS

• Wyposażony w termostatyczny zawór mieszający ATM 561. Zawór utrzymuje temperaturę zasilania ustawioną na pokrętle w zakresie 20-43°C.
• Pompa obiegowa OHI IBO 25-60/130
• Termometry na zasilaniu i powrocie z rodzielacza kontrolują temperaturę medium.

DANE TECHNICZNE

• kvs zaworu ATM 2,5 m³/h
• zasilanie gwint GZ 1"
• powrót gwint GZ 3/4"
• przyłącza do rozdzielacza GZ 1" z nakrętką kontrującą oraz uszczelką o-ring
• rozstaw przyłączy do rozdzielacza 210 mm
• pompa obiegowa OHI IBO 25-60/130
• zasilanie 230 V AC

SPECYFIKACJA POMPY

• Silnik: jednofazowy, 3 prędkości obrotowe
• Napięcie zasilania: 230 V ~ 50 Hz
• Max ciśnienie robocze: 10 bar
• Temperatura medium: - 10oC do max 110oC
• Rodzaj ochrony: IP 44
• Długość przyłącza: 130 mm

Wysokość podnoszenia: do 6m

• 1 bieg - 46 W
• 2 bieg - 63 W
• 3 bieg - 93 W

Zalety:

• Pompa posiada znormalizowane rozmiary,
• Cicha praca,
• Łatwa w obsłudze i montażu,
• Zastosowane dobre łożyska ceramiczne.
