Filtr z regulatorem ciśnienia 3/4" Honeywell Braukmann + manometr
Opis
Filtr mini-plus z regulatorem ciśnienia z opłukiwaniem 3/4" Honeywell Braukmann z manometrem
Zastosowanie:
Filtr FK06 należy do filtrów z tzw. opłukiwaniem siatki filtracyjnej. Filtr ten zapewnia ciągłe filtrowanie wody zatrzymując na siatce filtracyjnej zanieczyszczenia tj. rdzę, piasek, strzępy konopi itp. Zanieczyszczenia gromadzone są na dnie przezroczystej obudowy i mogą być łatwo usunięte przez chwilowe otwarcie spustu. Regulator ciśnienia zabezpiecza instalację przed skutkami zbyt wysokiego ciśnienia oraz powoduje zmniejszenie zużycia wody. Urządzenie posiada aprobaty DIN/DVGW. Ze względu na niewielkie rozmiary filtr może być instalowany tam, gdzie jest mało miejsca do zabudowy
Zasada działania
FK06 łączy w sobie cechy regulatora ciśnienia i filtra. Woda wpływając do filtra, dostaje się do komory filtracyjnej i od strony zewnętrznej wpływa do wkładu filtracyjnego, który na powierzchni zewnętrznej zatrzymuje zanieczyszczenia. Otwarcie zaworu kulowego powoduje opłukanie wkładu filtracyjnego i usunięcie zanieczyszczeń na zewnątrz przy jednoczesnym zapewnieniu dostawy przefiltrowanej wody. Funkcja wewnętrznej redukcji ciśnienia realizowana jest na zasadzie równowagi sił pochodzących z jednej strony od membrany a z drugiej od sprężyny nastawczej. Ciśnienie wejściowe nie wpływa na otwieranie lub zamykanie zaworu. Zmiany ciśnienia na wejściu nie mają wpływu na zmiany ciśnienia na wejściu.
Konstrukcja:
Filtr FK06 składa się z:
- Korpusu z obustronnym otworem do manometru
- Króćców gwintowanych
- Wkładu zaworu z gniazdem i membraną
- Kołpaka sprężyny z pokrętłem nastawczym I skalą
- Sprężyny nastawczej
- Drobnosiatkowego wkładu filtracyjnego
- Przezroczystej obudowy
- Zaworu kulowego
Materiały
- Korpus z mosiądzu (odpornego na odcynkowanie)
- Króćce gwintowane z mosiądzu
- Wkład zaworu, kołpak sprężyny z pokrętłem nastawczym i wskaźnikiem nastawy z tworzywa
- Sprężyna nastawcza ze stali sprężynowej
- Wkład filtracyjny ze stali nierdzewnej
- Obudowa filtra z odpornego na uderzenia, przezroczystego materiału syntetycznego
- Gniazda z NBR
- Membrana wzmacniana włóknami NB
Dane techniczne
- Pozycja montażowa: Pozioma, komorą filtrującą do dołu
- Ciśnienie robocze maksymalne: 16 bar
- Temperatura robocza maksymalne: 40 0C
- Średnice przyłączy: 3/4”

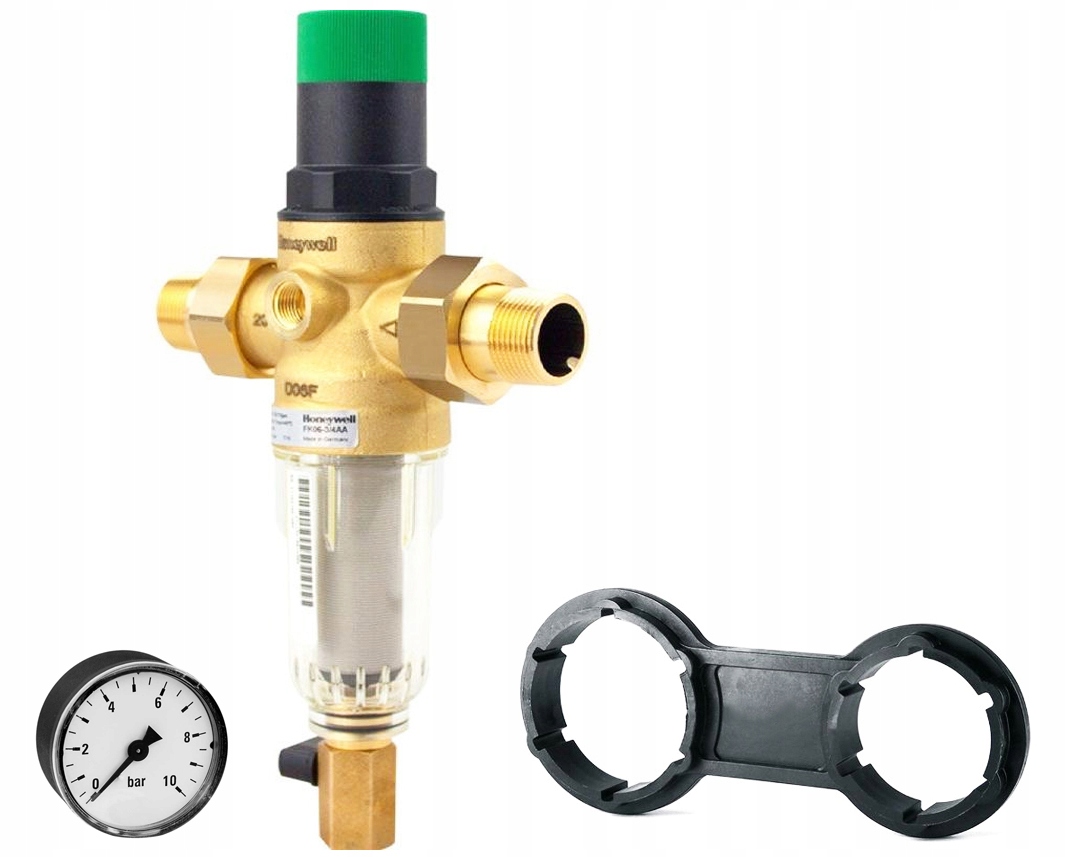

W zestawie manometr radialny fi 63mm gz 1/4'' tylny, 0 - 10 bar oraz klucz do konserwacji

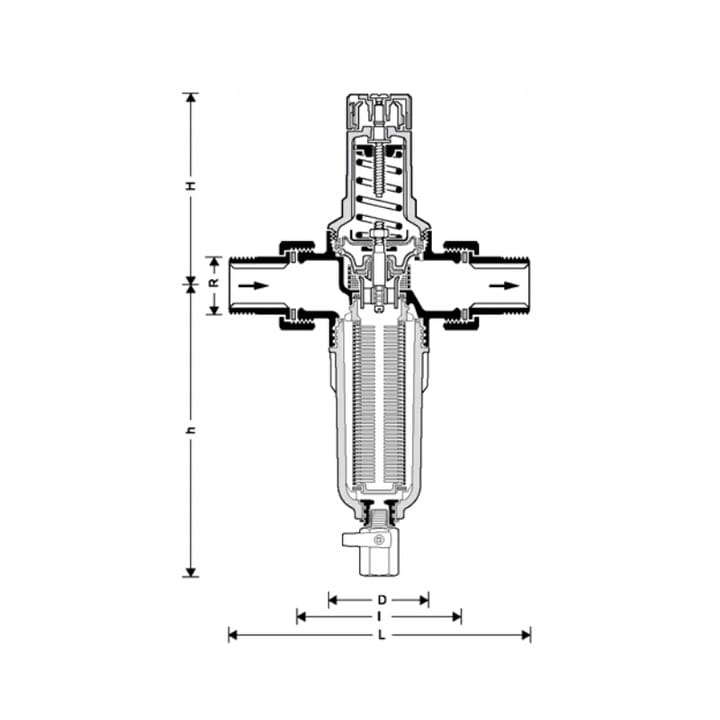

Wymiary:
- L - 160 mm
- I - 90 mm
- H - 89 mm
- h - 156 mm
- D - 54 mm
- Wielkości przyłączy R - 3/4"
- Nominalna wielkość - DN20
- Przybliżony ciężar kg - 1
- Wartość KVS - 2,9
