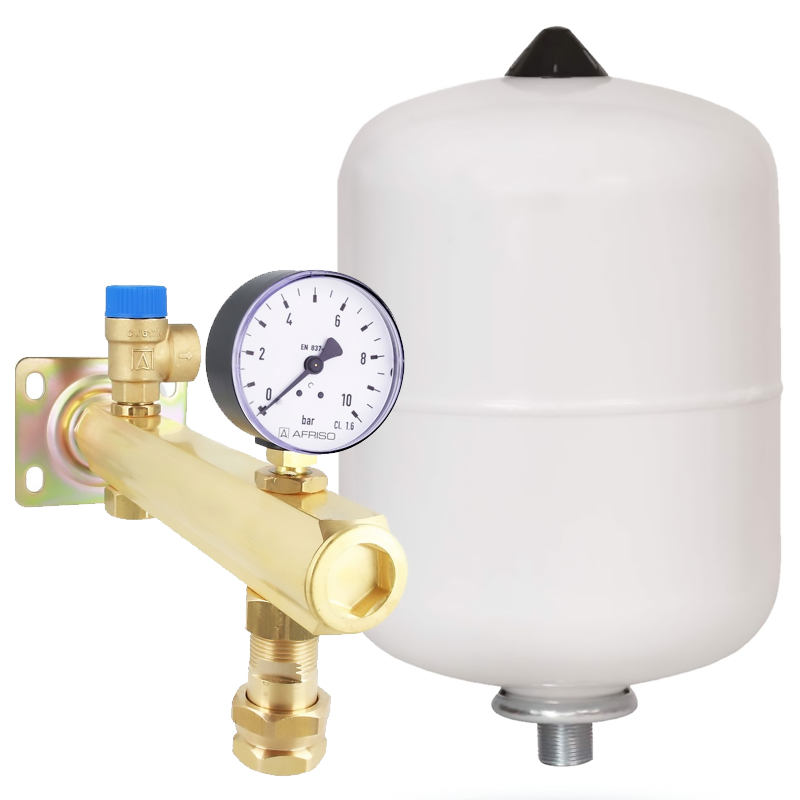

Zestaw C.W.U. 24L Afriso: naczynie + grupa bezpieczeństwa + szybkozłącz
Opis
Zestaw C.W.U. 24 litry
- Naczynie przeponowe C.W.U. 24 litry
- Mosiężna grupa bezpieczeństwa C.W.U. BSB, Nmax UDT 111,5 kW, z zaworem bezpieczeństwa MS 6 bar, z przyłączem do naczynia przeponowego z szybkozłączem AFRISO
I. Naczynie przeponowe C.W.U. 24 litry
Naczynia przeponowe absorbują wahania objętości wody w zamkniętym układzie systemu centralnego ogrzewania, utrzymując stałe ciśnienie i pomagają ograniczyć zużycie energii. Szeroki zakres dostępnych naczyń przeponowych spełnia wymagania różnorodnych systemów ogrzewania oraz rozmiarów.
W zamkniętym układzie centralnego ogrzewania woda nie może być sprężona i każdy wzrost objętości wody w związku z podniesieniem jej temperatury jest absorbowane przez naczynie przeponowe. Kiedy woda jest zimna, ciśnienie wstępne zbiornika naciska na membranę. Gdy temperatura rośnie, wzrastająca objętość wody naciska na membranę i woda wpływa do zbiornika zapewniając dodatkowe miejsce dla systemu. Wraz ze spadkiem temperatury, powietrze amortyzuje siły i woda wraca z powrotem do systemu. To pozwala systemowi na utrzymanie ciśnienia, pomagając zredukować zużycie energii przez system centralnego ogrzewania.
DANE TECHNICZNE
- maksymalne ciśnienie pracy: 8 bar
- ciśnienie wstępne: 3 bar
- temperatura pracy: -10C/+100C
- przyłącze: GZ 3/4'
- pojemność: 24 litry
- powłoka zewnętrzna: lakier proszkowy, w kolorze białym
- grubość ścianki naczynia: 1 mm
- membrana z EPDM: stała
- wentyl w zestawie
II. Grupa bezpieczeństwa c.w.u. BSB, Nmax UDT 111,5 kW, z zaworem bezpieczeństwa MS 6 bar, z przyłączem do naczynia przeponowego z szybkozłączem AFRISO
Grupa bezpieczeństwa BSB przeznaczona jest do zabezpieczenia instalacji przygotowania ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz podłączenia przeponowego naczynia wzbiorczego.
Grupa bezpieczeństwa przeznaczona jest do pracy w instalacjach w których stosować należy zawór bezpieczeństwa 6 bar, zbiornik c.w.u. nie jest większy niż 200 l, a moc instalacji nie przekracza 111,5 kW.
BUDOWA
Grupa zbudowana jest z mosiężnej belki na końcu której umieszczono przyłącze z gwintem przeznaczonym do montażu naczynia przeponowego. Do belki przymocowano również manometr oraz zawór bezpieczeństwa MSW. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.
Dzięki zamontowanej szybkozłączce istnieje możliwość serwisowania naczynia bez konieczności wypuszczania wody z instalacji.
DANE TECHNICZNE:
- Moc zabezpieczanej instalacji: max 111,5 kW wg UDT
- Przyłącze naczynia przeponowego: szybkozłącze GW G3/4”
- Przyłącze do instalacji: GW 3/4”
- Zakres manometru: 0 ÷ 10 bar
- Ciśnienie otwarcia zaworu bezpieczeństwa MSW: 6 bar
- Rozmiar tarczy manometru: Ø63 mm
- Najmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mm
- Współczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,37
- Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31
