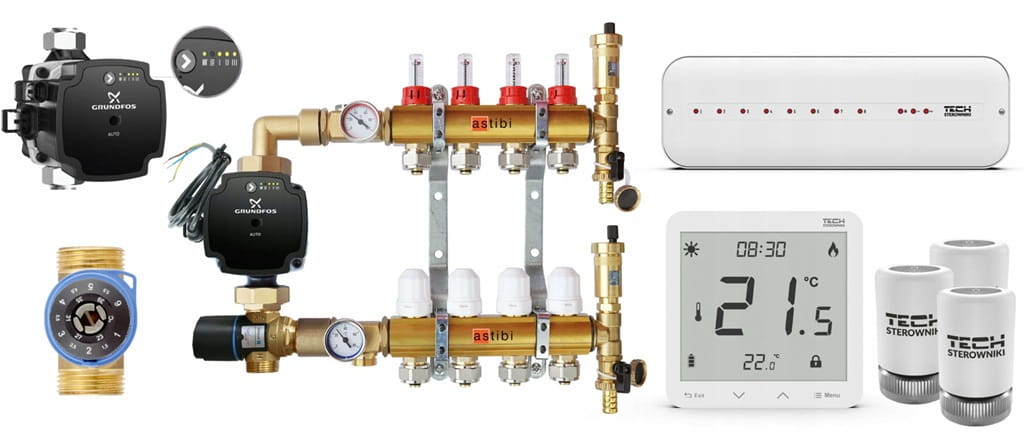

ZESTAW DO OGRZEWANIA PODŁOGOWEGO 4 OBWODY Z ZAMONTOWANYMI SIŁOWNIKAMI TERMOELEKTRYCZNYMI I STEROWANIEM TECH

• Rozdzielacz do podłogówki UGP 003 H-210 ASTIBI (w komplecie: złączki D16 PEX 3/4x16, zestaw odpowietrzająco-spustowy)
• Zestaw mieszający do ogrzewania podłogowego z zaworem ATM561, pompa energooszczędna elektroniczna GRUNDFOS
• Siłownik termoelektryczny STT-230/2 M TECH x 4 szt.
• Przewodowa listwa sterująca ogrzewaniem podłogowym L-5 S TECH
• Przewodowy regulator pokojowy dwustanowy podtynkowy ST-297 v3 TECH - BIAŁY

W rozdzielaczu zamontowany jest zawór ATM 561 o zwiększonym przepływie Kvs 2,5 m3/h - dzięki temu rozwiązaniu podłogówka nagrzeje się zdecydowanie szybciej, co przekłada się na znaczne obniżenie kosztów ogrzewania.

Tego typu zawór stosuje się nawet przy rozdzielaczach czternasto-sekcyjnych.

Większość rozdzielaczy do ogrzewania podłogowego na rynku wyposażona jest w zawór o przepływie 1,6 m3/h.

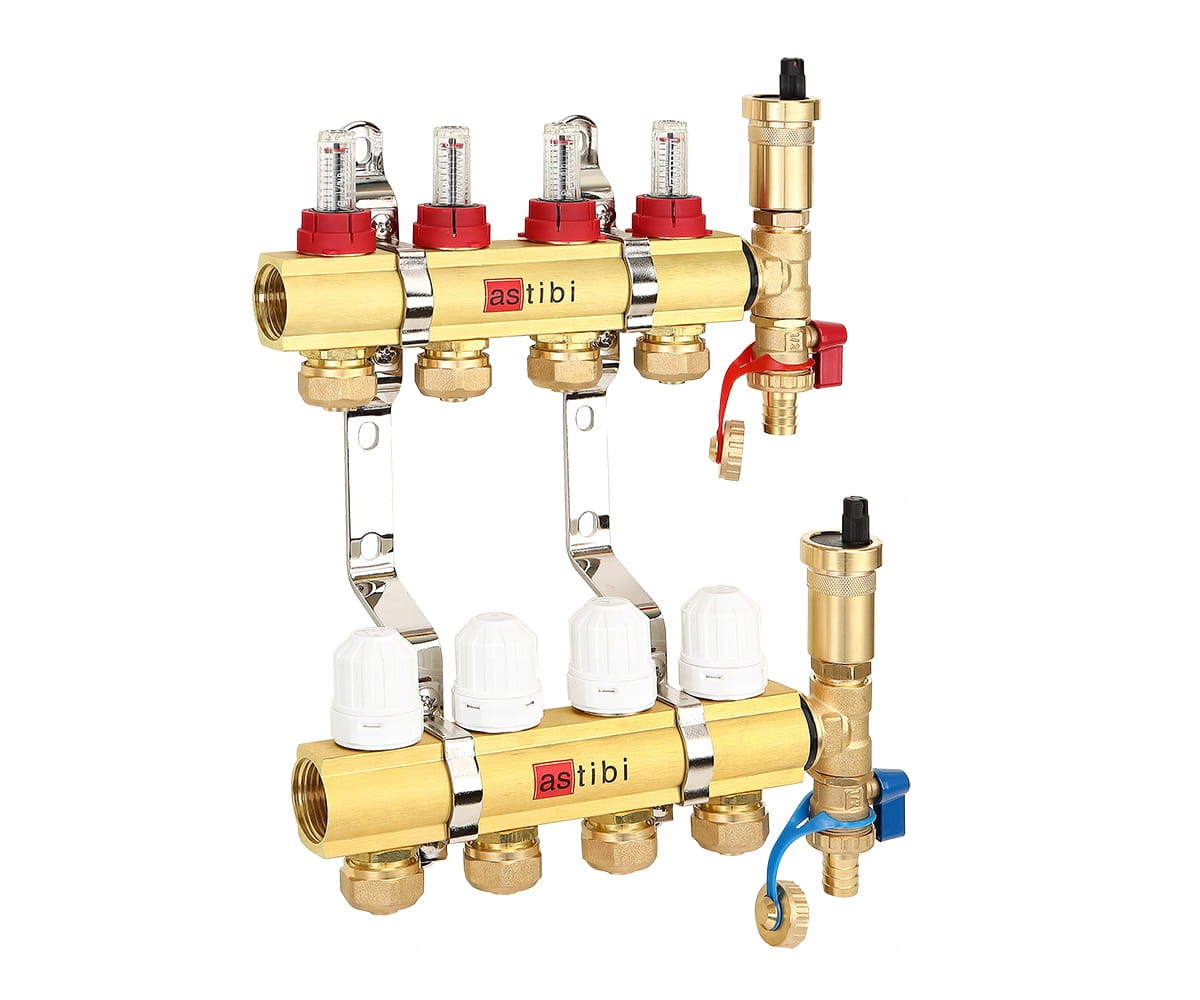

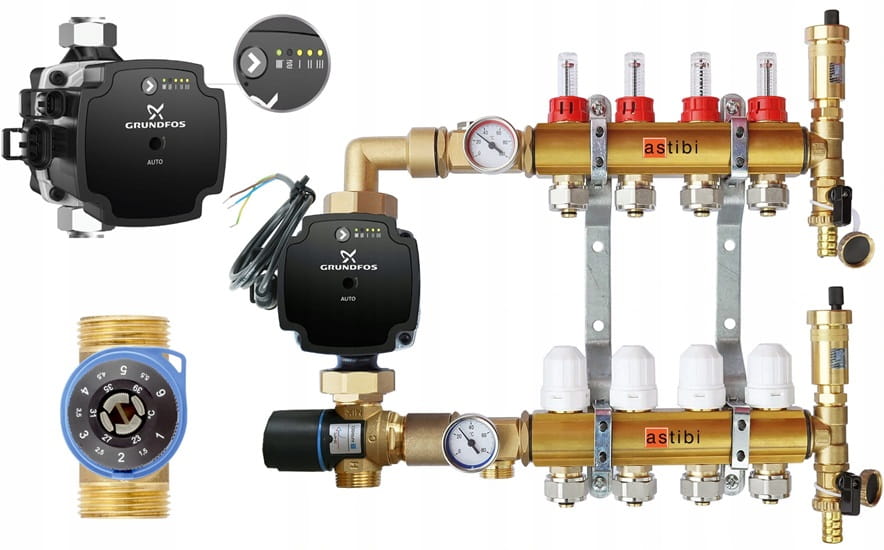

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach. Aukcja dotyczy rozdzielacza o ilości obwodów wymienionych w tytule aukcji.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

• zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 561 20÷43°C, Kvs 2,5 m3/h
• termometr tarczowy - 2 szt.
• wysokiej klasy pompa energooszczędna elektroniczna GRUNDFOS UPM3S AUTO z kablem zasilającym
• uszczelki

2) Belka górna ( MOSIĄDZ )

• przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( MOSIĄDZ )

• wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
• nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
• zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) Komplet uchwytów montażowych polerowanych o rozstawie 210 mm

PRZEWODOWE STEROWANIE EUROSTER :

• Siłowniki termoelektryczne TECH
• Przewodowa listwa sterująca ogrzewaniem podłogowym do 8 stref L-5 S TECH
• Przewodowy regulator ST-297 v3 TECH

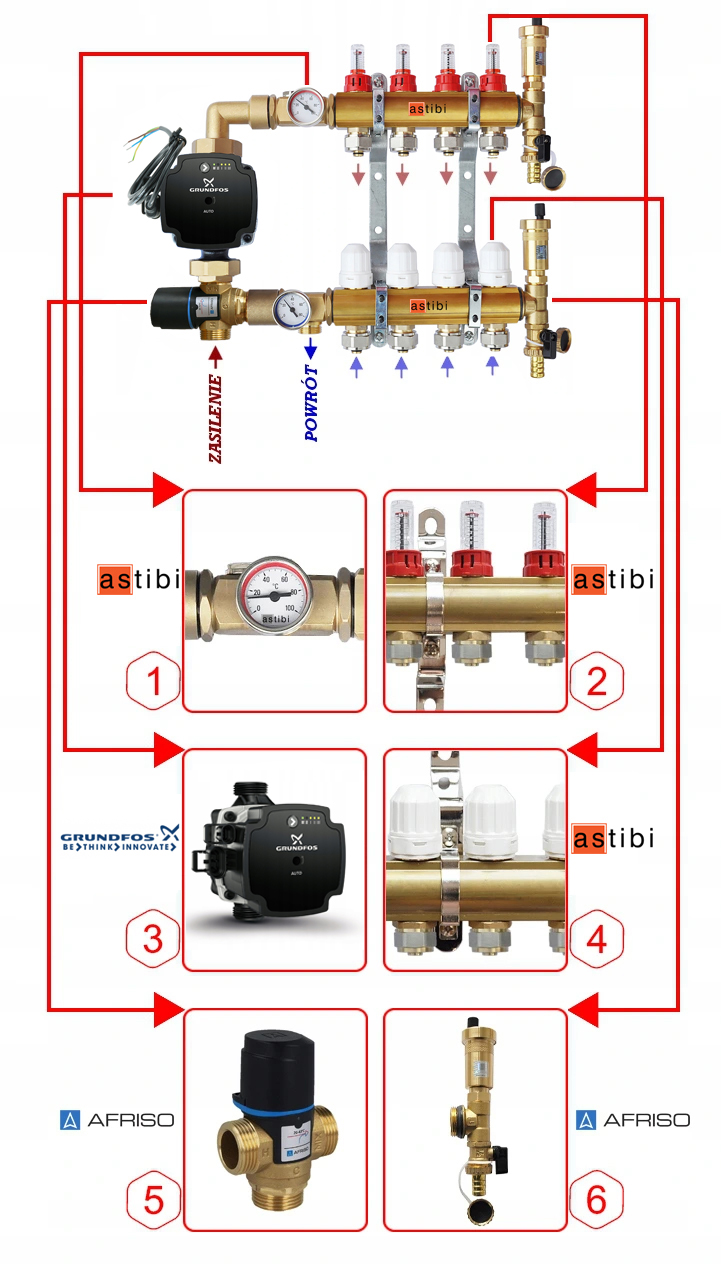

OPIS ZESTAWU

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania elektroniczna firmy GRUNDFOS typ UPM3S AUTO 25-60/130 z kablem zasilającym.

Dane techniczne pompy:

• Dopuszczalna temperatura cieczy: minimalna 0*C, maksymalna + 95*C
• Maksymalna dopuszczalna temperatura otoczenia: + 70*C
• Pobór mocy: 2W-42W
• Maksymalne ciśnienie robocze: 10 bar
• Zasilanie: 230V
• Częstotliwość sieciowa: 50Hz
• Stopień ochrony: IP44

Długość montażowa: 130mm

Wysokość podnoszenia: 6m

Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.

Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.

Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

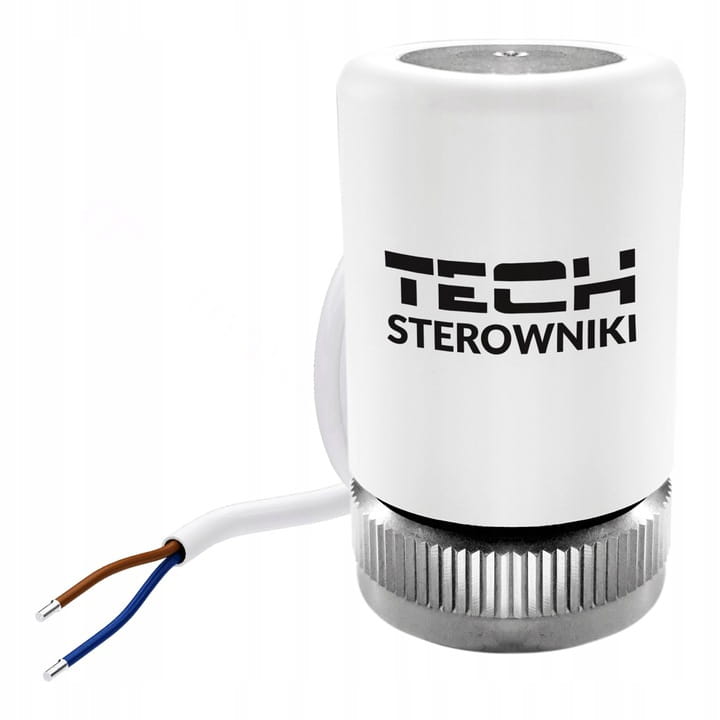

Dane techniczne Siłownika TECH:

• Siłowniki są bezprądowo zamknięte (NC).
• Przyłącze: nakrętka z gwintem M30x1,5
• Klasa: IP42
• Czas otwarcia: ok. 4 min do 3mm
• Skok: 5 mm
• Maksymalna temperatura pracy-temperatura otoczenia: 60 st. C.
• Zasilanie: 230V 50Hz
• Moc ciągła: 1W

Siłownik wart uwagi ze względu na małe gabaryty oraz moc którą pobiera - tylko 1W.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 561 (zakres nastaw. 20÷43°C Kvs. 2,5 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO.

Zasilanie gwint 1", powrót gwint 3/4".

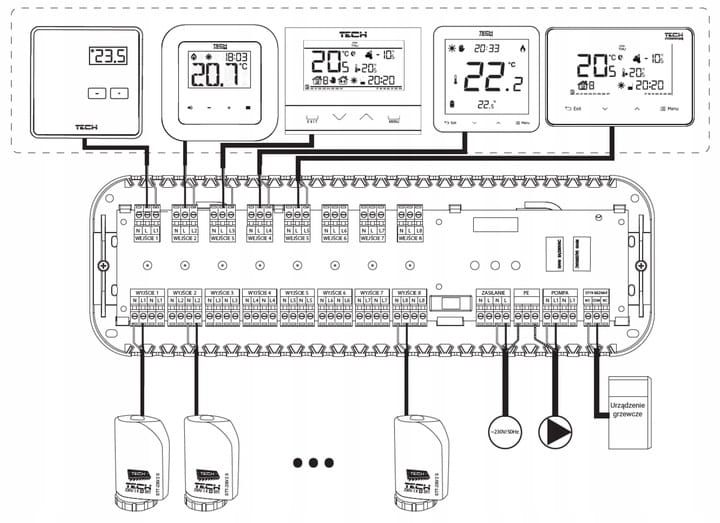

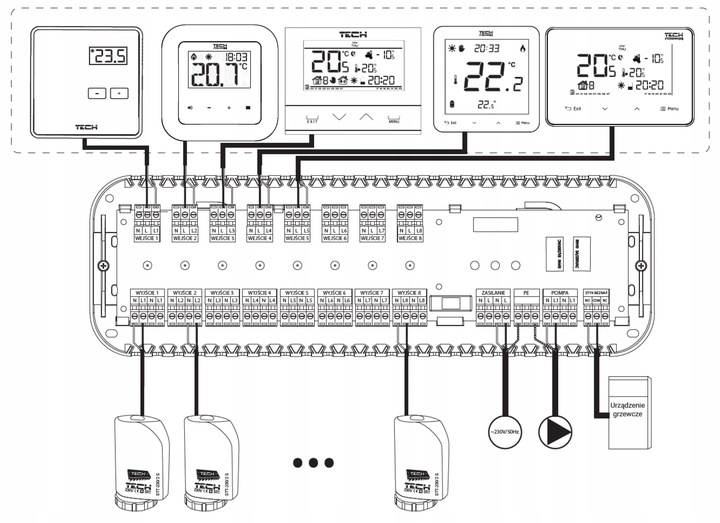

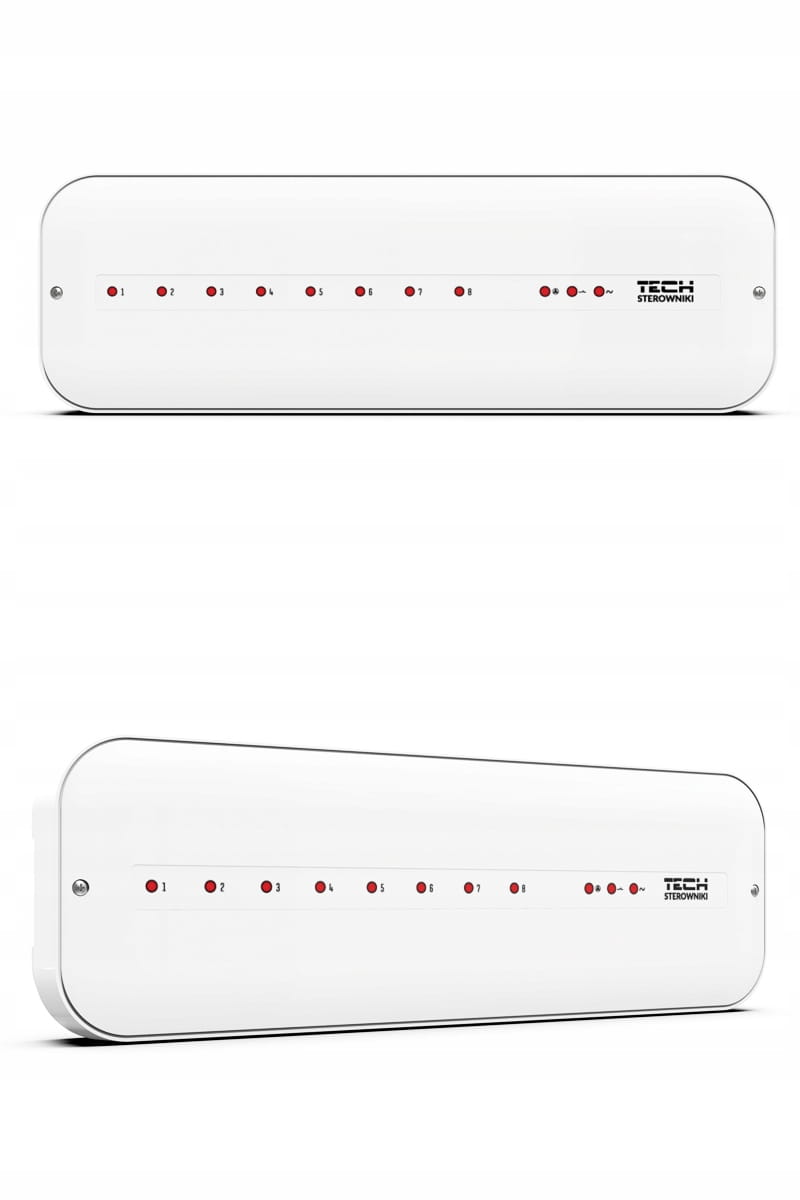

Przewodowa listwa sterująca ogrzewaniem podłogowym do 8 stref grzewczych L-5 S TECH

NOWOŚĆ - NOWA OBUDOWA SLIM TYLKO 37 mm

Regulator L-5 S przeznaczony jest do sterowania siłownikami termostatycznymi. Listwa współpracuje z regulatorami pokojowymi, które przesyłają informację o aktualnej temperaturze w danej strefie. Na podstawie przesłanych danych listwa steruje siłownikami termostatycznymi (otwierając je, gdy pomieszczenie jest niedogrzane i zamykając po osiągnięciu temperatury zadanej w pomieszczeniu).

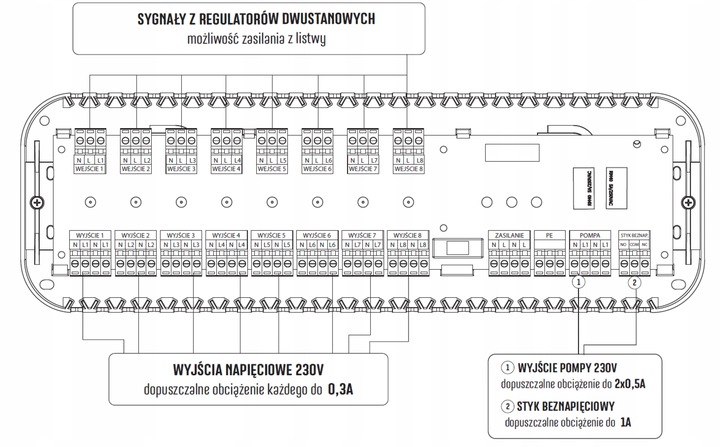

FUNKCJE:

• Możliwość obsługi max. 50 siłowników termostatycznych przy pomocy 8 regulatorów pokojowych
• 16 wyjść napięciowych 230 V (2 wyjścia na strefę) lub obciążenie każdej strefy do 0,3A (~70W)
• Jedno wyjście 230V na pompę
• Styk beznapięciowy (do sterowania dodatkowym urządzeniem grzewczym)

DANE TECHNICZNE:

• Zasilanie: 230V 50Hz
• Obciążenie wyjścia pompy: 0,5 A
• Obciążenie wyjść 1 - 8: 0,3 A
• Styk beznapięciowy: • / 1 A
• Komunikacja: Przewodowa
• Ilość sterowanych niezależnie stref grzewczych: 8
• Wymiary sterownika [mm]: 335 x 110 x 37
• Montaż na szynę DIN

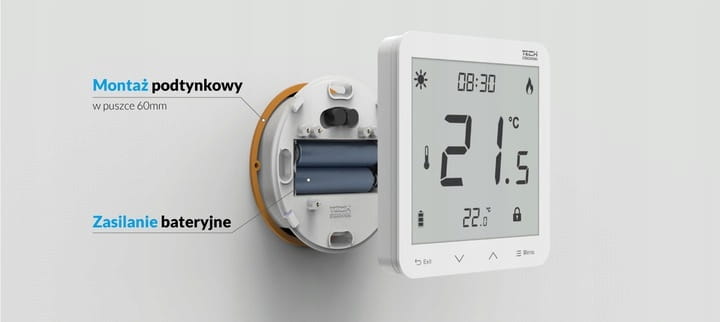

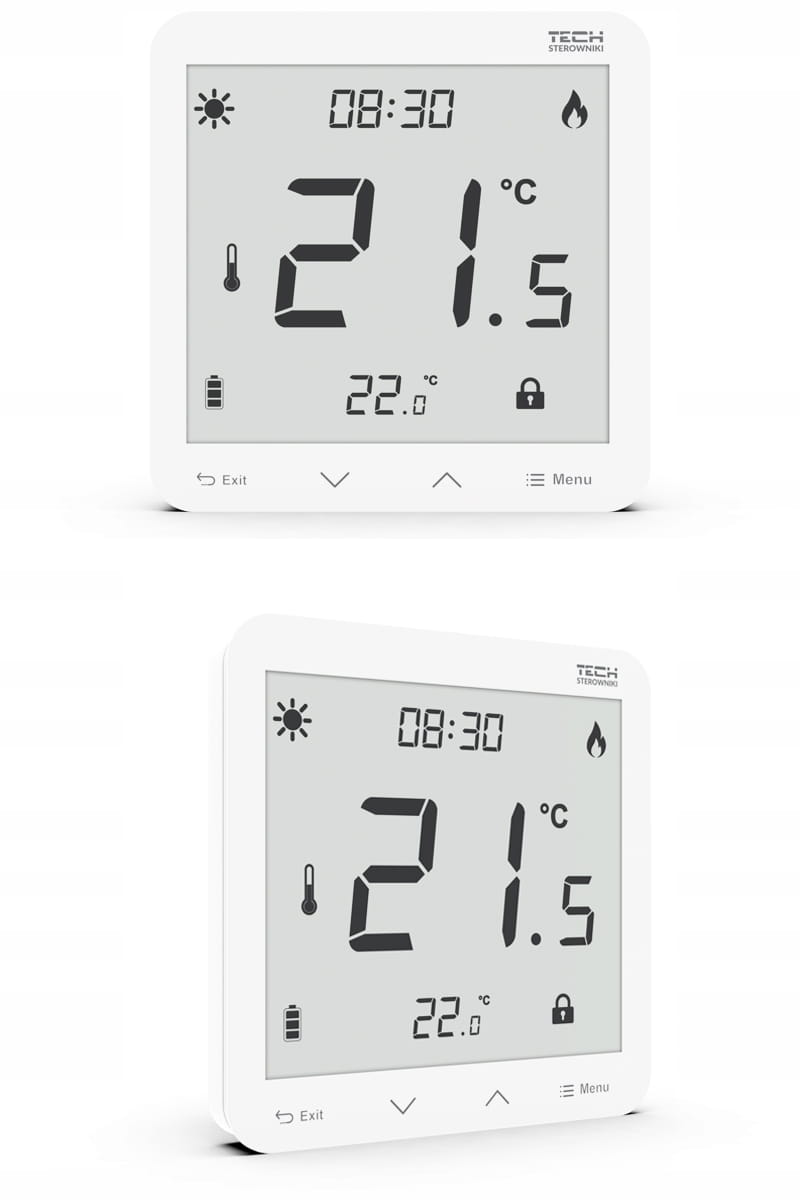

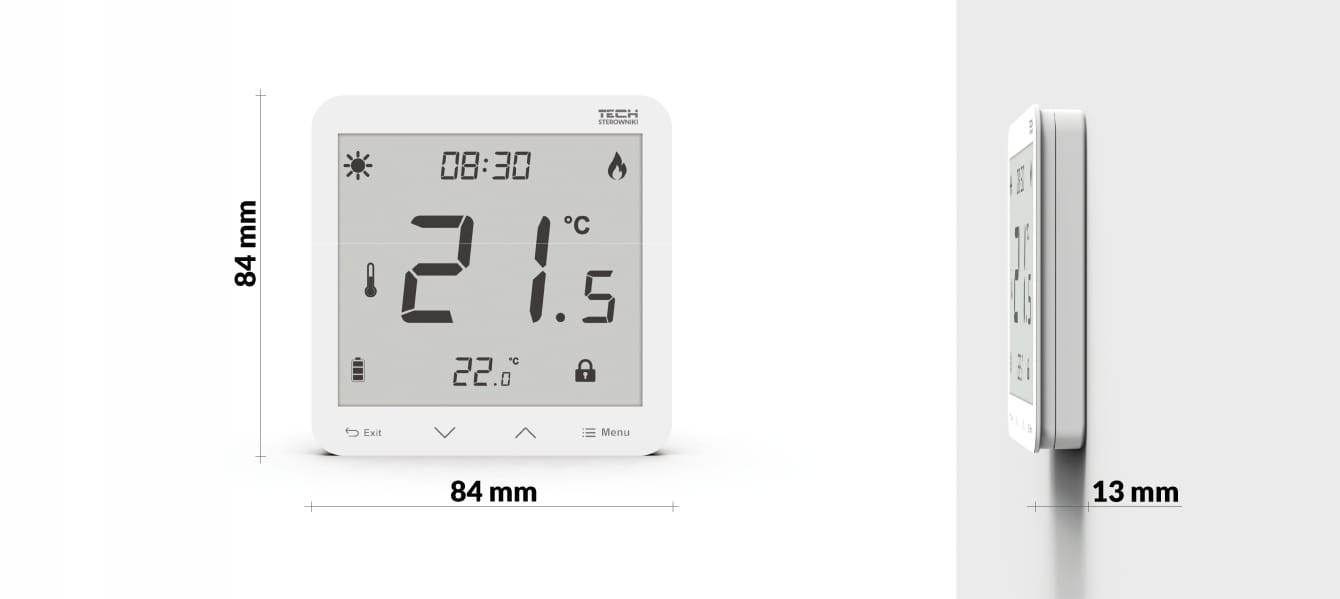

Przewodowy regulator pokojowy dwustanowy podtynkowy ST-297 v3 TECH - BIAŁY

Regulator pokojowy ST-297v3 przeznaczony jest do sterowania urządzeniem grzewczym. Regulator ma za zadanie utrzymanie zadanej temperatury w mieszkaniu/podłogi przez przesłanie sygnału do urządzenia grzewczego (zwarcie styku) lub przesłanie sygnału do listwy, która steruje siłownikami, z informacją o konieczności dogrzania pomieszczenia lub podłogi do wymaganej temperatury.

FUNKCJE:

• sterowanie temperaturą pokojową +/- z dokładnością 0,1°C
• histereza w zakresie od 0,2 do 8 °C
• program ręczny
• program dzień/noc
• chwilowe podświetlenie wyświetlacza
• sterowanie według temperatury podłogi (w przypadku wykorzystania czujnika podłogowego)
• komunikacja przewodowa
• funkcja grzanie/chłodzenie

DANE TECHNICZNE

• zakres nastaw temperatury pokojowej 5°C - 35°C
• napięcie zasilania Baterie 2xAAA 1,5V lub 230V
• błąd pomiaru +/- 0,5°C
• obciążenie styków 1A

WYPOSAŻENIE

• przyciski dotykowe
• front wykonany ze szkła
• montaż podtynkowy w puszce 60mm
• wbudowany czujnik temperatury
• baterie

W NASZYCH ROZDZIELACZACH WYKORZYSTUJEMY TYLKO MARKOWE AKCESORIA WYPRODUKOWANE W UE

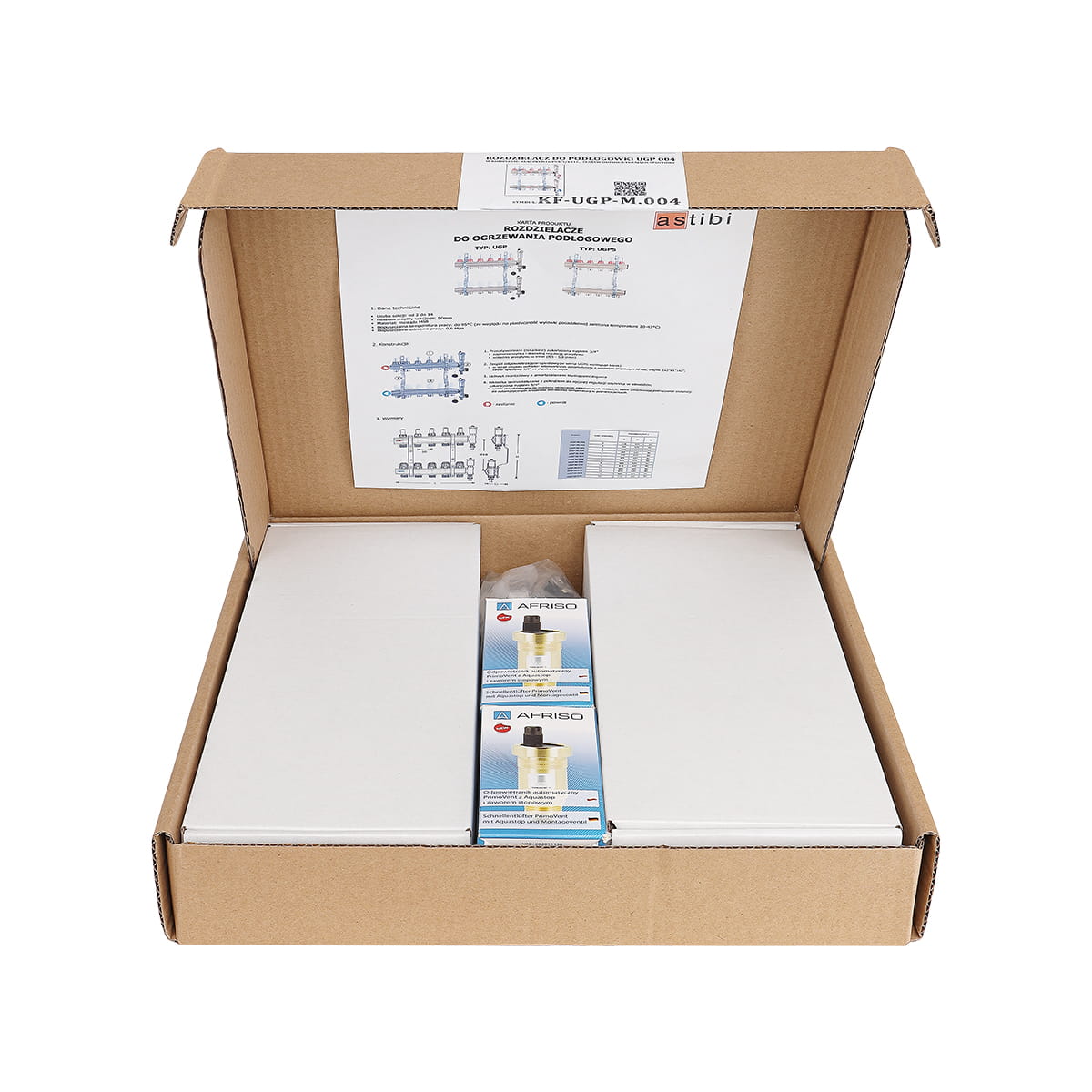

Zestawy zapakowane są w oryginalne opakowania, dokładnie zabezpieczone przed uszkodzeniem.
