Zestaw sprzęgła hydraulicznego ASTIBI SP1020 z pompą AFRISO APH 160 i zaworem ATM 561
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis

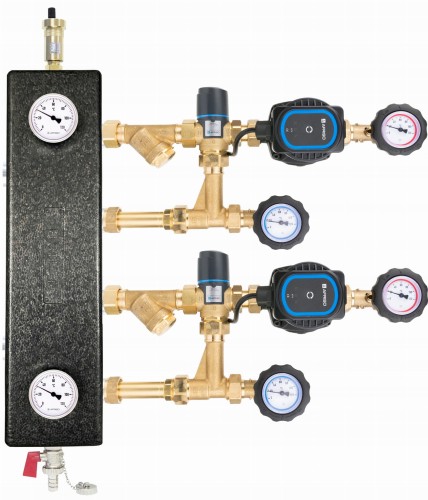

Zestaw mieszający ze sprzęgłem hydraulicznym SP1020, dwa człony z zaworem termostatycznym ATM 561, pompy AFRISO APH 160

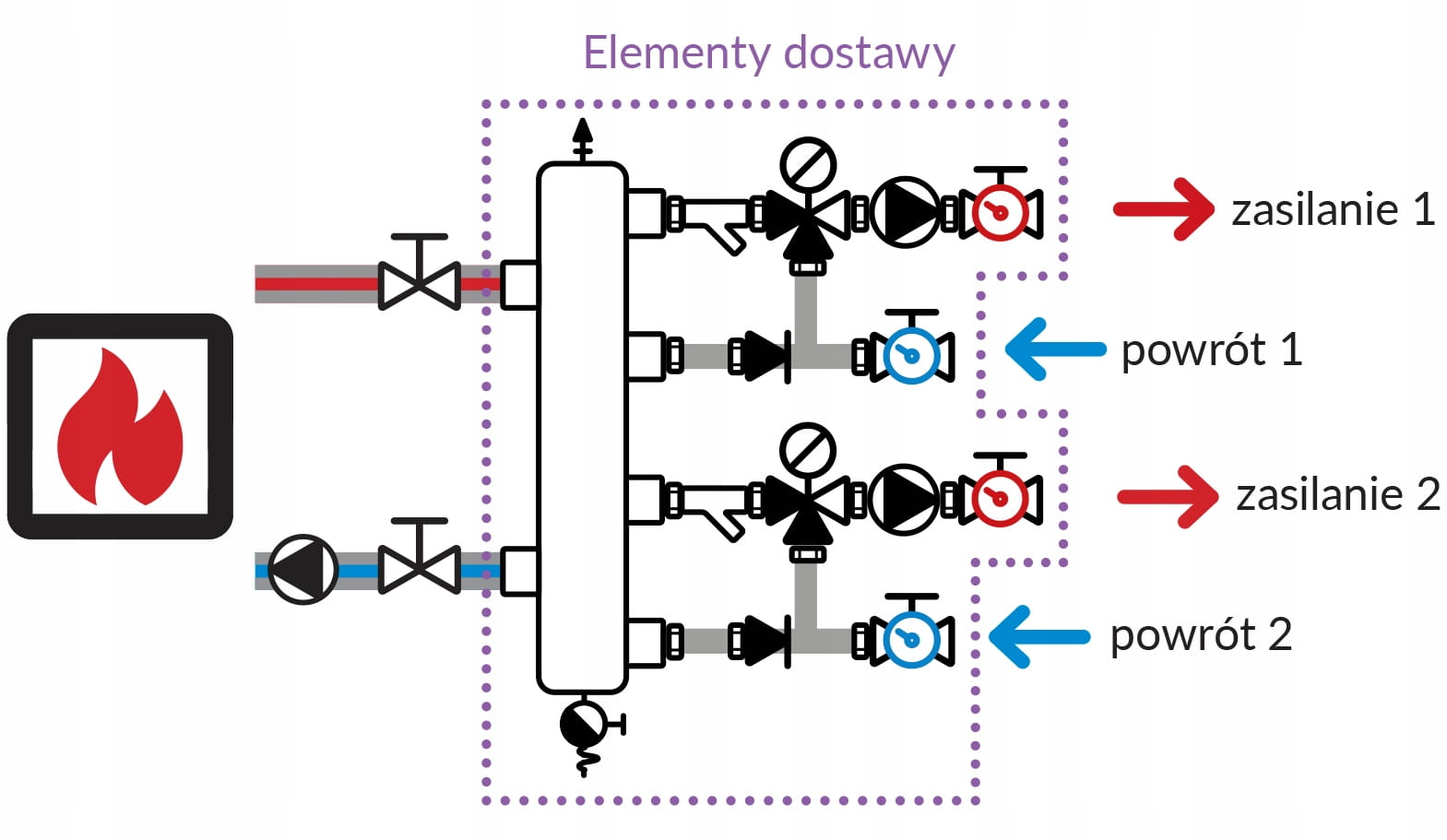

Zestaw mieszający ASTIBI SP1020 to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający, termometry oraz odpowietrznik automatyczny. Zestaw od strony źródła ciepła posiada gwinty wewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.
- maksymalna temperatura: 90°C
- maksymalne ciśnienie: 6 bar
- moc: max 70 kW
- przyłącza od strony instalacji: GW G¾"
- przyłącza od strony kotła: G1"

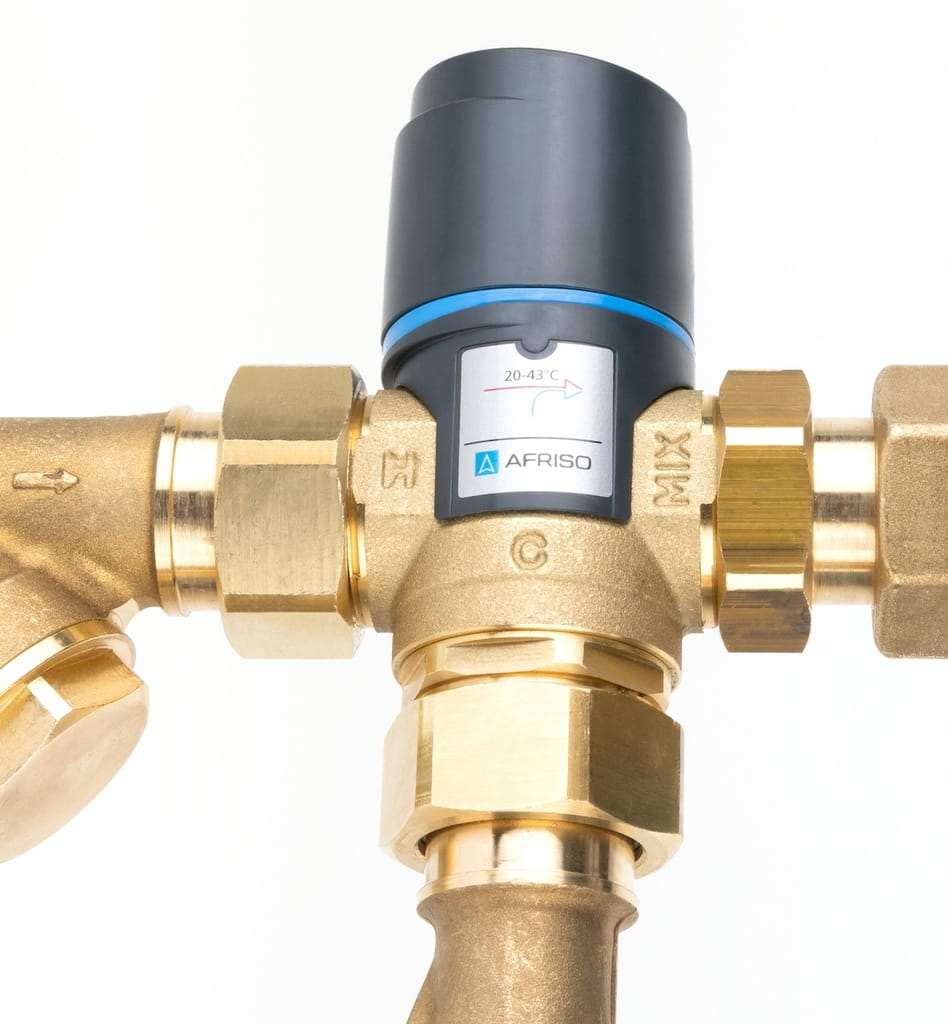

- obieg 1: ATM 561, Kvs 2,5 m³/h, 20÷43°C
- obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C

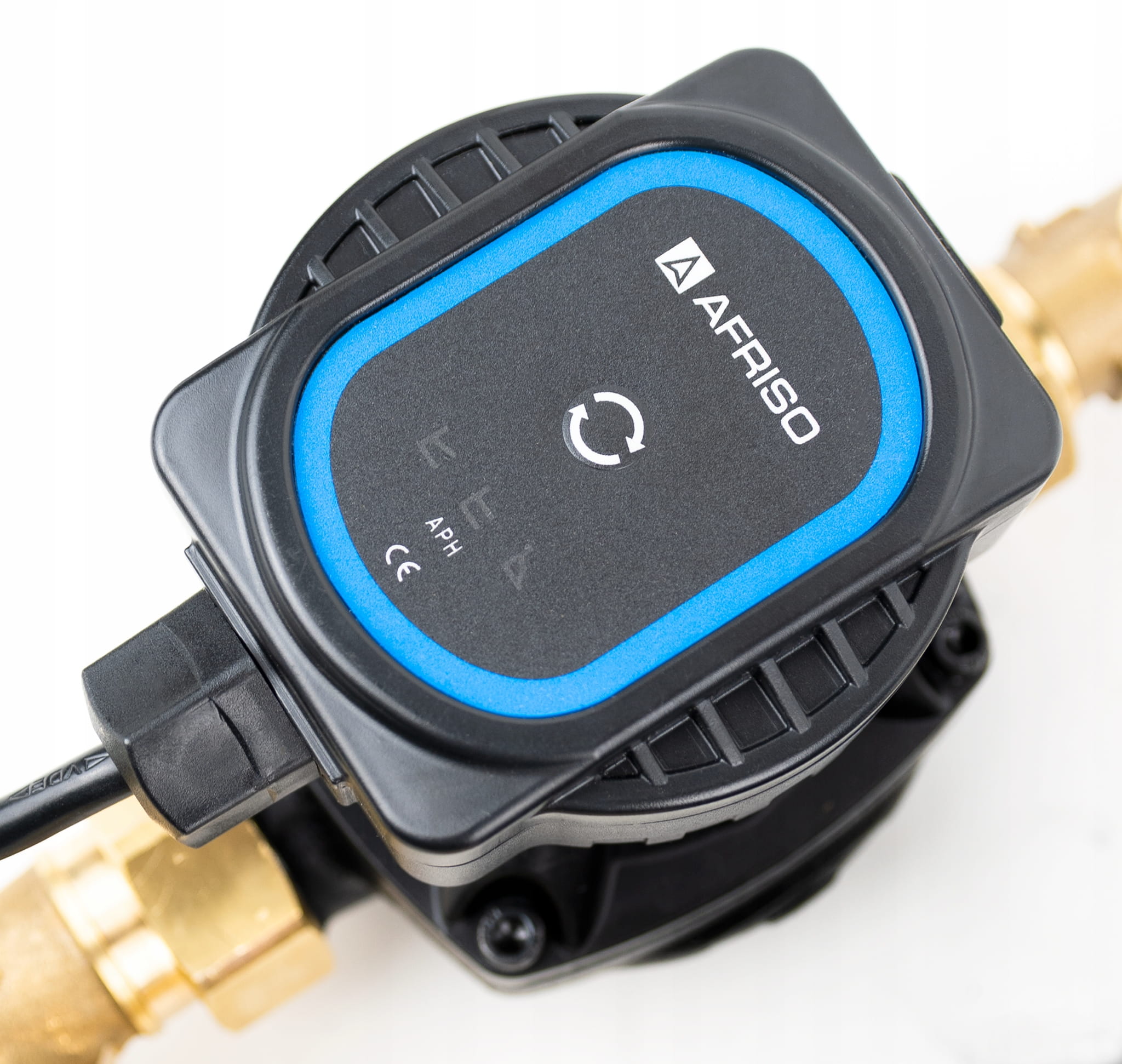

- pompy obiegowe: AFRISO APH 160 15-7/130 mm
Zestaw mieszający ASTIBI SP1020 ze sprzęgłem hydraulicznym służy do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).
Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.
Zestaw sprzęgła hydraulicznego ASTIBI SP1020 - DANE TECHNICZNE:
- Przyłącza od strony źródła ciepła: G1”
- Przyłącza od strony instalacji: GW G¾”
- Przepływ przez sprzęgło: max 4,0 m3 /h
- Moc sprzęgła: max 70 kW przy ΔT = 15K
- Ciśnienie nominalne zestawu: PN10
- Temperatura pracy zestawu: max 90°C
- Stężenie glikolu: max 50%
- Odpowietrznik: automatyczny, G1/2”
- Zawór spustowo-napełniający: obrotowy, G1/2”
- Termometry: 0÷100°C
- Filtry siatkowe: GW G1”, PN10

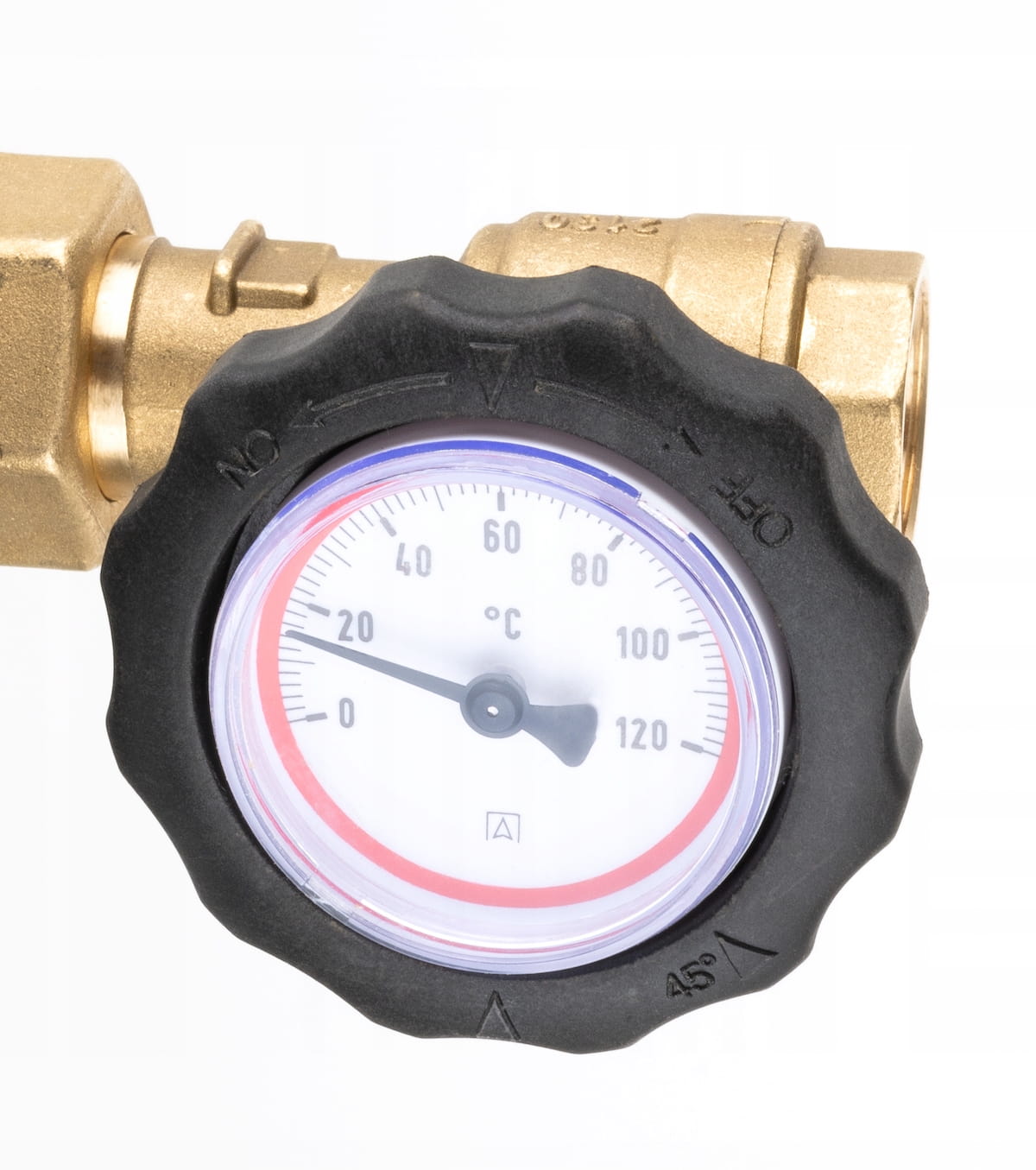

- Zawory odcinające: G1’’ x GW G¾”, PN25
- Zawory zwrotne: GW G1”, PN10
- Pompy obiegowe: AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)
- Termostatyczne zawory mieszające: ATM 561, Kvs 2,5 m3/h, 20÷43°C, PN10
- Korpus sprzęgła: stal ocynkowana
- Ocieplenie: polietylen (XLPE)
Sprzęgło hydrauliczne nie wymaga konserwacji. Należy jedynie okresowo sprawdzać szczelność połączeń oraz stan odpowietrznika automatycznego pod kątem zanieczyszczeń.
W regularnych odstępach czasu zalecamy użyć zaworu spustowego w celu usunięcia z instalacji odseparowanych z medium zanieczyszczeń.
Sprzęgło wyposażone jest w dodatkową wewnętrzną ścianką separacyjną, która pomaga w odmulaniu i odpowietrzaniu instalacji.
