Zestaw grup pompowych PrimoTherm APH 2 AFRISO z rozdzielaczem i siłownikiem ARM 343 AFRISO

Zestaw grup pompowych AFRISO PrimoTherm APH 2 z rozdzielaczem i siłownikiem ARM 343 ProClick AFRISO

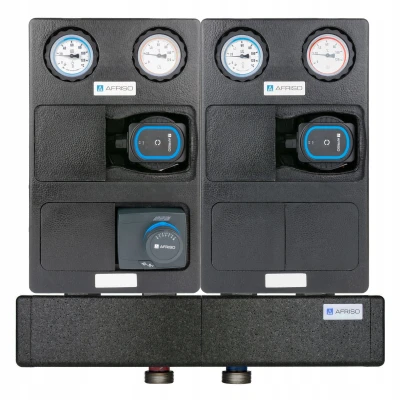

Zestaw grup pompowych AFRISO PrimoTherm APH 2 z rozdzielaczem i siłownikiem AFRISO ARM 343 ProClick to gotowy zespół urządzeń i armatury, przeznaczony do połączenia źródła ciepła z instalacją grzewczą. Całość znajduje się w estetycznej izolacji termicznej. Dzięki modułowej budowie grupy możliwa jest zamiana stronami zasilania i powrotu.

W skład zestawu grup pompowych PrimoTherm APH 2 AFRISO z rozdzielaczem i siłownikiem ARM 343 wchodzi:

• Grupa pompowa PrimoTherm K180-2 DN25, pompa AFRISO APH, zawór mieszający ARV Kvs 12, siłownik ARM 343 ProClick
• Grupa pompowa PrimoTherm K180-1 DN25, pompa AFRISO APH
• Rozdzielacz KSV 125-2 70 kW, dla 2 obiegów pompowych

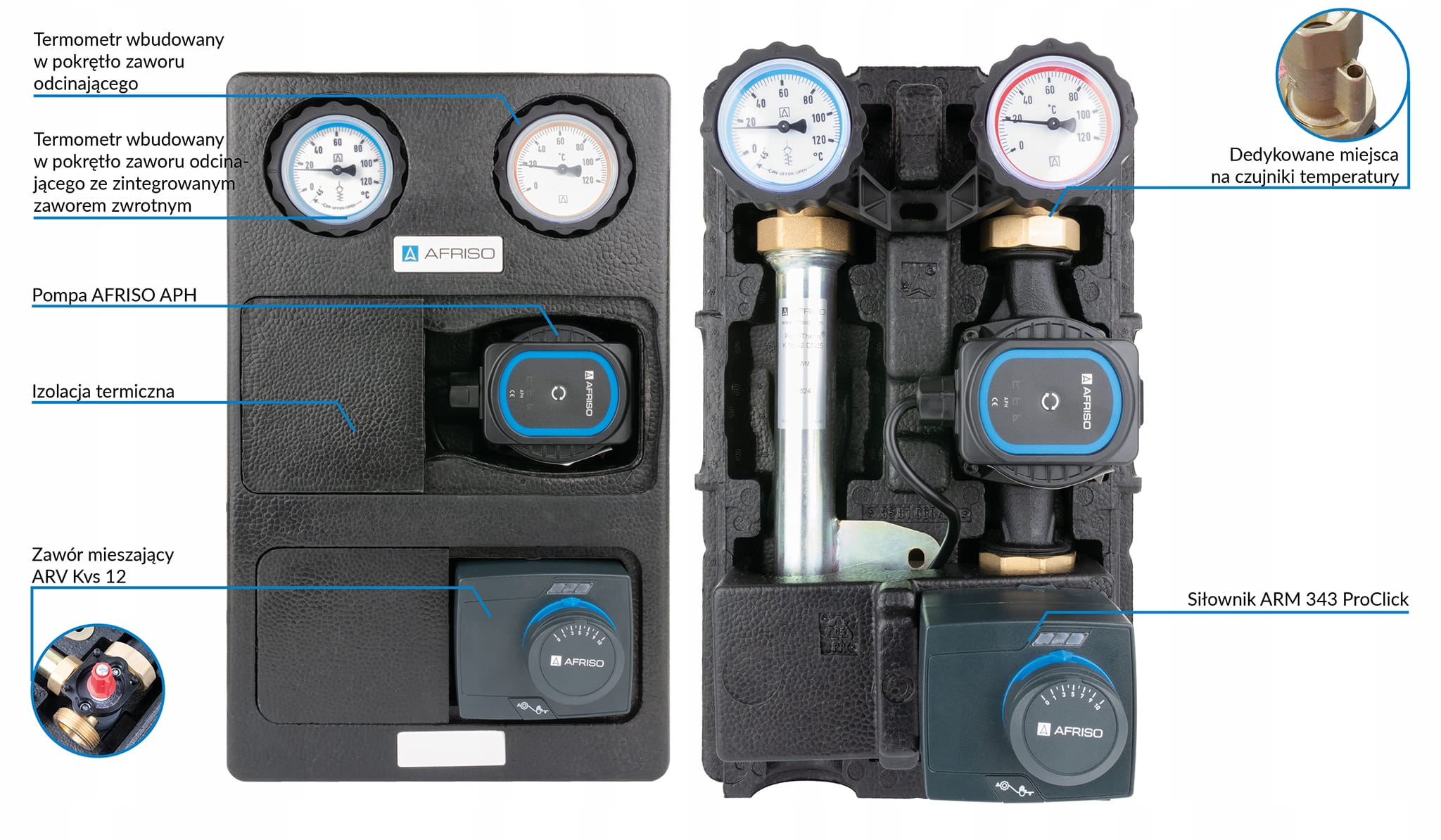

W skład grup pompowych PrimoTherm AFRISO wchodzą:

• Energooszczędne pompy elektroniczne AFRISO APH 25-7/180 x 2
• Siłownik ARM 343 ProClick 3-punktowy, 6Nm, 120 s, 230V AC

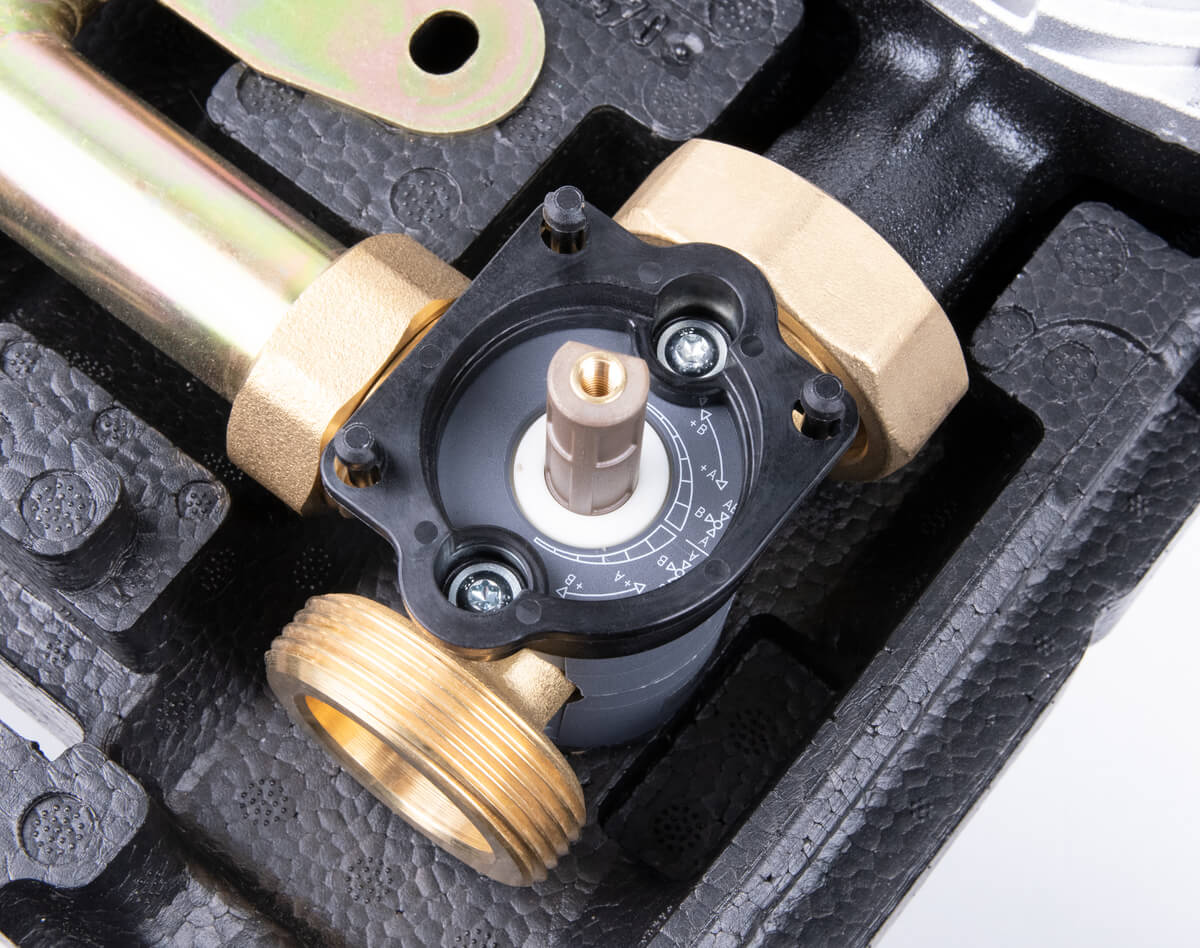

• Zawór ARV Kvs 12 z systemem ProClick, dzięki czemu montaż siłownika ARM 343 ProClick odbywa się bez użycia narzędzi
• Zawory odcinające na zasilaniu i powrocie,

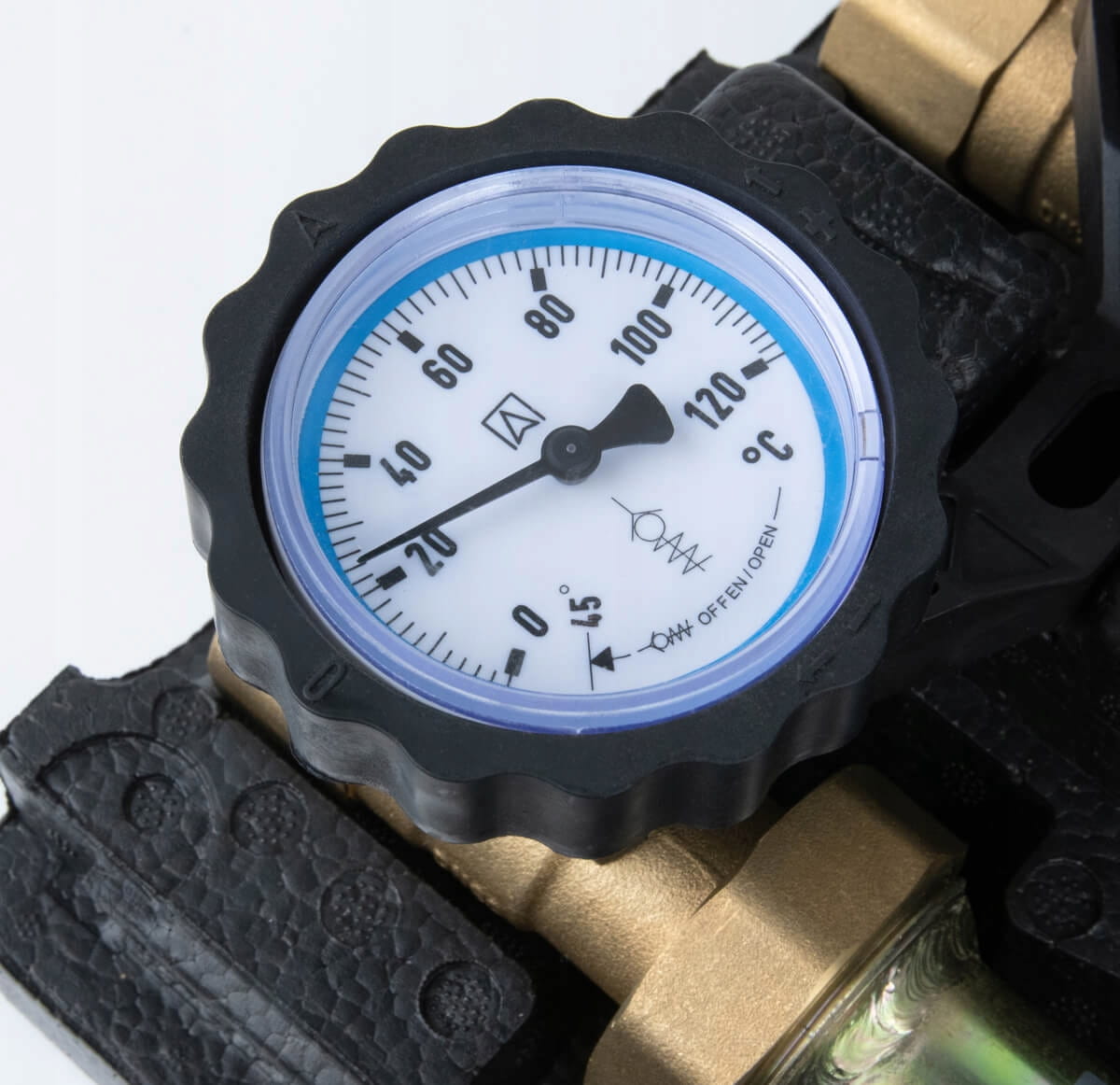

• Termometry do pomiaru temperatury na zasilaniu i powrocie, wbudowane w pokrętło zaworów odcinających
• Zawory zwrotne w zaworach odcinających zamontowanych na powrocie (termometr niebieski)

ZESTAW ZAWIERA RÓWNIEŻ:

• Kołki montażowe
• Tuleje zaciskowe na czujniki temperatury
• Uszczelki do połączenia źródła ciepła
• Adapter do montażu siłownika/regulatora ProClick na zaworze mieszającym
• Naklejki do oznaczenia obiegu

Zestaw grup pompowych PRIMOTHERM APH 2 AFRISO z rozdzielaczem i siłownikiem ARM 343 AFRISO - DANE TECHNICZNE:

• Maksymalne ciśnienie: 10 bar
• Zasilanie: 230 V AC
• Przyłącza od strony instalacji: 2x GW G1"
• Maksymalna temperatura medium: 110°C
• Pompa obiegowa: AFRISO APH 25-7/180
• Kvs zaworu mieszającego: 12 m³/h
• Przyłącza od strony rozdzielacza: 2x G1½"
• Rozstaw przyłączy do rozdzielacza: 125 mm

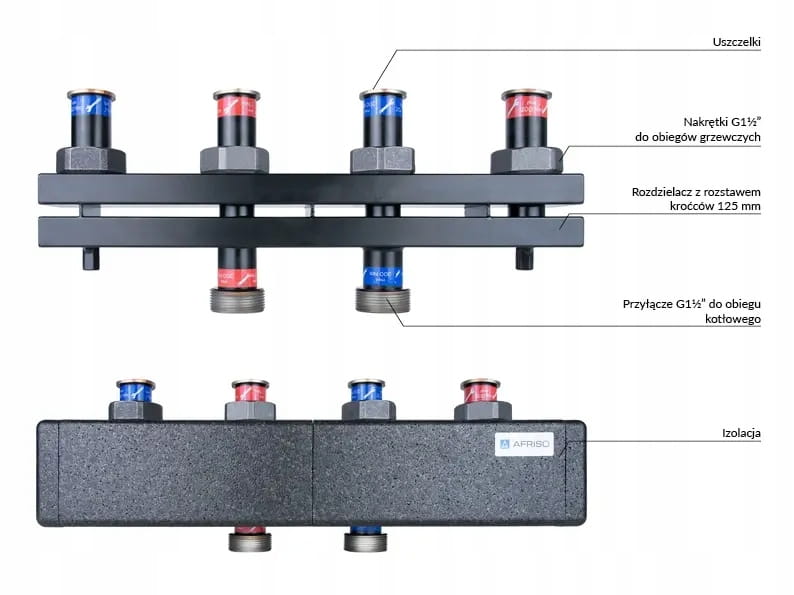

Rozdzielacz KSV 125-2 70 kW - DANE TECHNICZNE:

• Maksymalne ciśnienie: 6 bar
• Przyłącza od strony instalacji: 4x nakrętka G1½"
• Maksymalna temperatura medium: 110°C
• Przepływ: max 3,0 m³/h
• Rozstaw przyłączy grupy pompowej: 125 mm
• Przyłącza od strony źródła ciepła: 2x G1½"

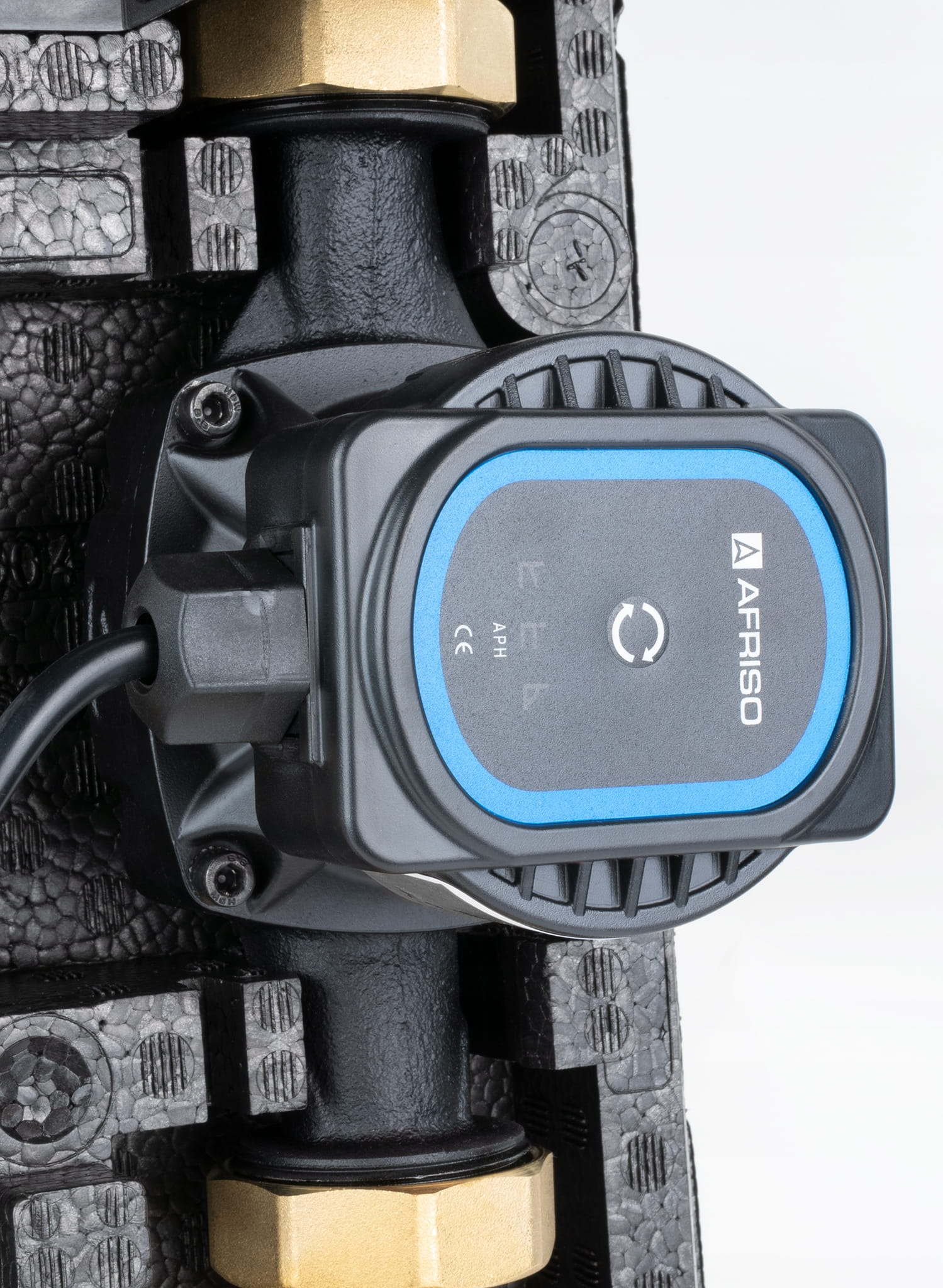

Pompa obiegowa AFRISO APH 360 25-7/180 - DANE TECHNICZNE:

Pompa obiegowa AFRISO APH 360 25-7/180 mm to wysokiej jakości urządzenie przeznaczone do cyrkulacji wody w instalacjach grzewczych. Dzięki nowoczesnej konstrukcji i zaawansowanej technologii, pompa zapewnia niezawodną pracę oraz wysoką efektywność energetyczną.

• Maksymalne ciśnienie: 10 bar
• Maksymalna temperatura medium: 110°C
• Przyłącza: 2x G1½"
• Stężenie glikolu: max 50%
• Pobór mocy: 4 - 45 W
• Napięcie zasilania: 230 V AC
• Wysokość podnoszenia: max 7 m
• Wydajność: max 3,7 ³h
• Długość montażowa: 180 mm

Siłownik elektryczny AFRISO ARM 343 ProClick - DANE TECHNICZNE:

Siłownik elektryczny ARM ProClick AFRISO przeznaczony jest do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

• Napięcie zasilania: 230 V AC
• Czas obrotu o 90°: 120 sekund
• Moment obrotowy: 6 Nm
• Długość: 126
• Rodzaj sterowania: 3-punktowe
