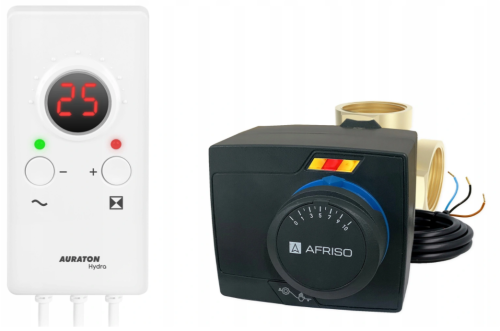

Siłownik ARM 343 3-pkt 230V AFRISO + Sterownik siłownika Hydra AURATON + 4-drogowy obrotowy zawór mieszający 1" DIAMOND

Zestaw regulacyjny 1" z sterownikiem

• 4-drogowy obrotowy zawór mieszający DN25, Rp1" DIAMOND
• Siłownik elektryczny 3-pkt 230V ARM 343 ProClick AFRISO
• Zestaw montażowy siłownika ARM do zaworu AFRISO
• Sterownik zaworu mieszającego Auraton HYDRA

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych.

Właściwości :

• Obsługa zaworów z wyłącznikami krańcowymi oraz bez nich
• Możliwość współpracy z zaworem czterodrogowym
• Otwarcie i zamknięcie zaworu w przedziale histerezy +/-5°C
• Funkcja AntiStop – zapobiega zastaniu nieużywanego zaworu
• Wyświetlacz LED z bieżącymi wskazaniami temperatury

Dane techniczne:

Dane techniczne siłownika:

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe

Dane techniczne regulatora :

• Zasilanie: 230V AC, 50Hz, 1,5W
• Zakres temperatury pracy: 0 – 40°C
• Sygnalizacja stanu pracy: Wyświetlacz LED, dźwiękowa
• Zakres sterowania temperatury: 10 – 90°C
• Zakres pomiaru temperatury: 2 – 99°C
• Zakres nastawy czasu pracy siłownika: 10 – 400 sekund
• Histereza: ± 5°C
• Maksymalne obciążenie: Max. 250V AC, max. 1A
• Stopień ochrony: IP 20

Dane techniczne zaworu:

• temperatura pracy: max 110°C
• ciśnienie pracy: max 10 bar
• stężenie glikolu: max 50 %
• materiał korpusu: mosiądz CW617N

Wymiary zaworu:

• Wymiar A: 1"
• Wymiar L: 82 mm
• Wymiar H: 91 mm
