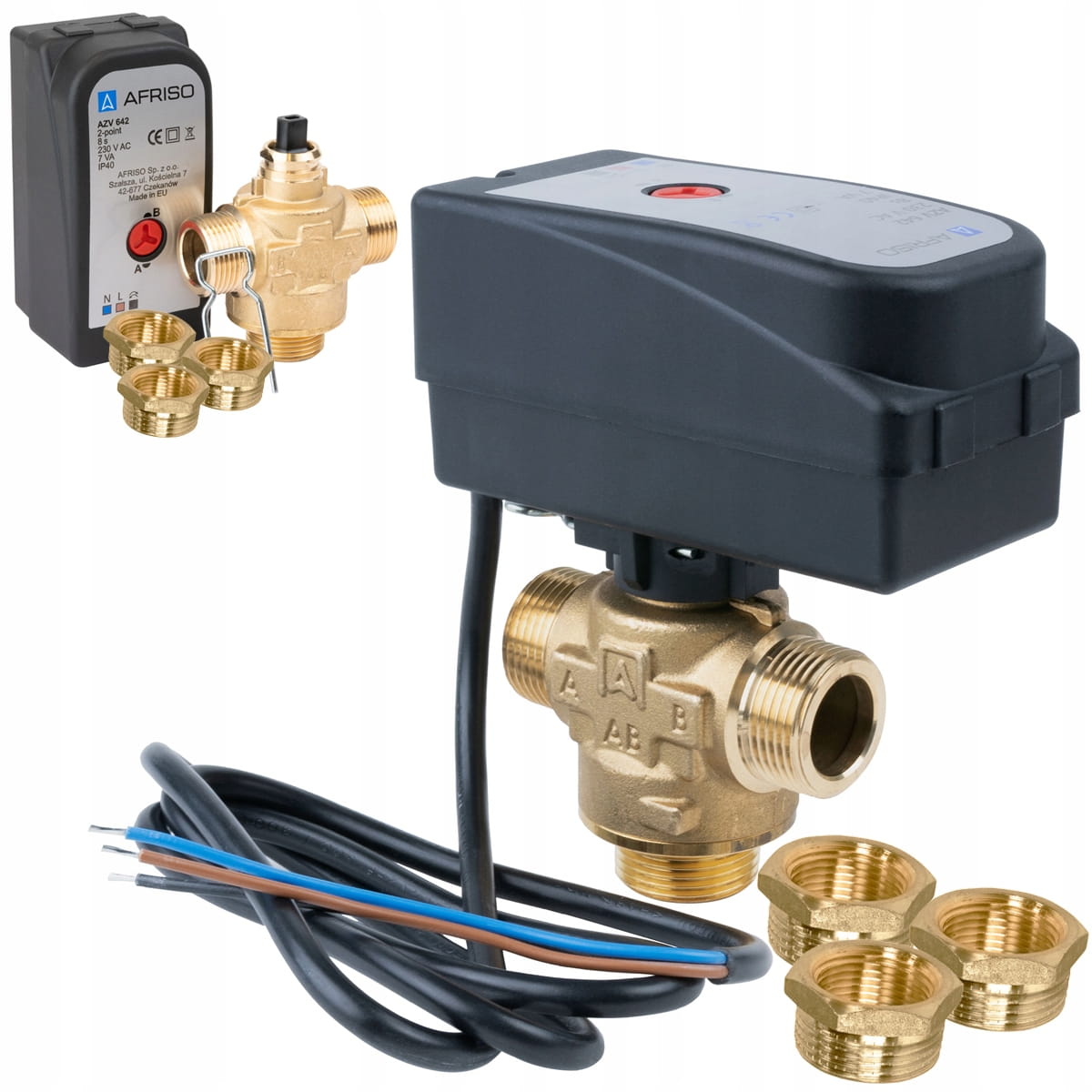

3-drogowy zawór strefowy AZV, DN15, G3/4" w komplecie z redukcjami mosiężnymi na G1", Kvs 8 m3/h

OPIS

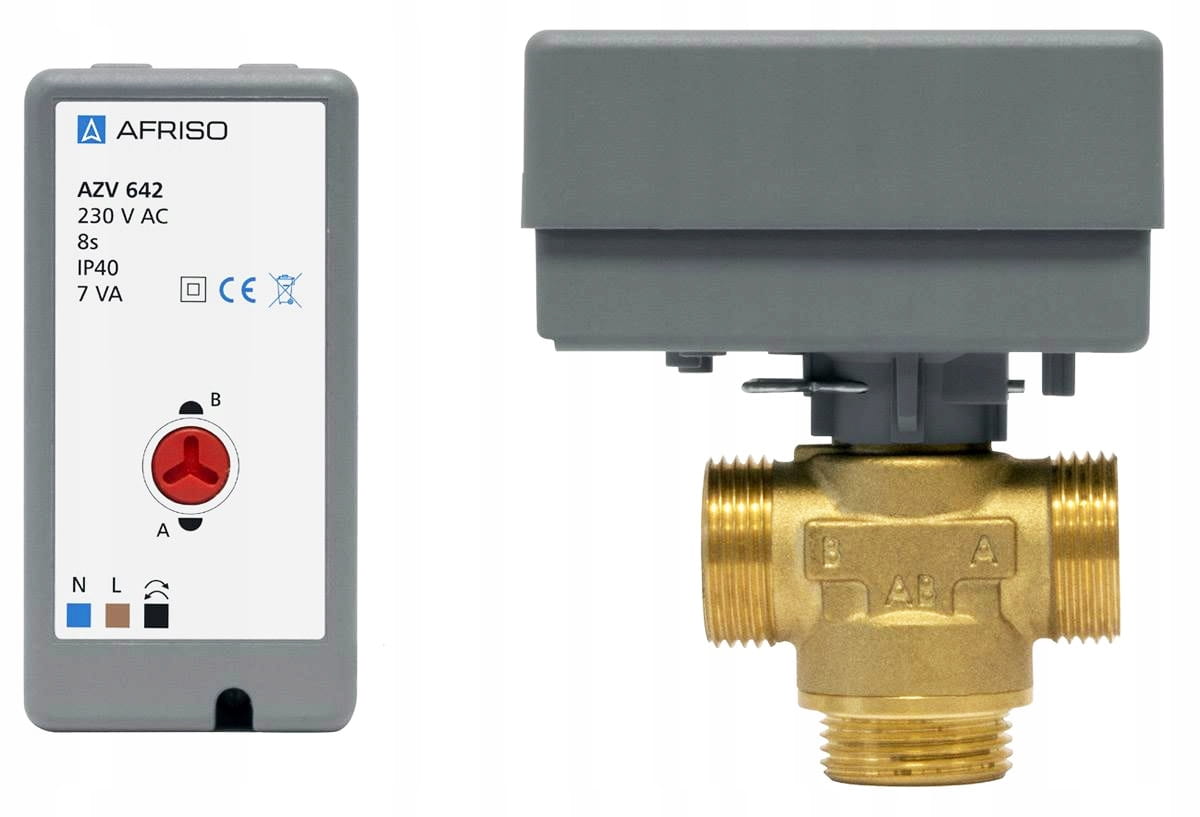

Zawory strefowe AZV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego. Korpus zaworu wykonany jest z mosiądzu, natomiast elementy wewnętrzne z kompozytu PPS. Siłownik elektryczny posiada zabudowany przewód elektryczny długości 1 metra. Na siłowniku znajduje się wskaźnik położenia elementu wewnętrznego zaworu.

ZASTOSOWANIE

Zawory strefowe AZV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy przełączające (zawory 3-drogowe) lub odcinające (zawory 2-drogowe). Zawory strefowe sterowane są sygnałem SPST i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

• DN: 15
• Kvs: 8 m³/h
• przyłącze: G1'' ( w komplecie redukcje mosiężne G¾XG1 )
• napięcie zasilania: 230 V AC
• ciśnienie różnicowe: 0 ÷ 3 bar
• przewód elektryczny: 1 m
• czas otwarcia/zamknięcia siłownika: 8 sekund (obrót o kąt 60°)
• temperatura medium: 5÷80°C - można rozszerzyć zakres do -15÷120°C stosując adapter Art.-Nr 16 100 00

NAJWAŻNIEJSZE CECHY URZĄDZENIA

• Wytrzymałość na mieszaninę wody i glikolu o jego maksymalnym stężeniu 50%
• Prosty odczyt aktualnej pozycji zaworu dzięki wskaźnikowi na siłowniku
• Łatwy demontaż siłownika bez użycia narzędzi, wystarczy wyjąć metalową klamrę blokującą
• Możliwość ręcznego obrotu zwieradłem zaworu w przypadku awarii zasilania, (po uprzednim demontażu siłownika)
• Dzięki odpowiedniej budowie elementów wewnętrznych zaworów, wytrzymują one wysokie ciśnienia różnicowe oraz ograniczają ryzyko zablokowania zaworu po długim okresie przestoju w jednej pozycji, co zapewnia ich bezobsługowość
• Możliwość zamówienia adaptera do zaworów, który rozszerza zakres stosowania do temperatury medium w zakresie -15°C ÷ 120°C (chwilowo 160°C)

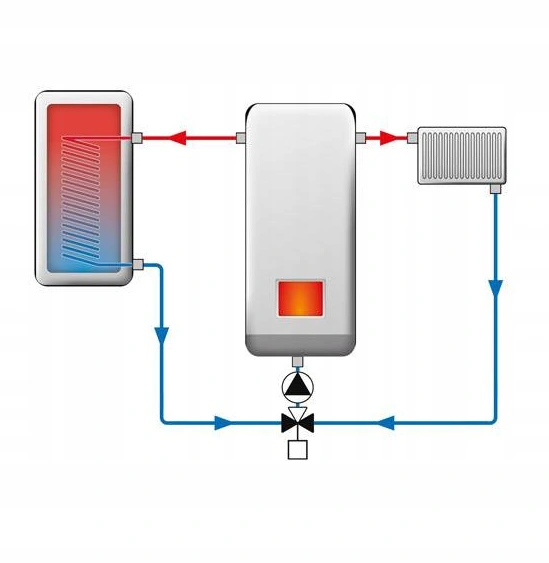

Przykładowy schemat

Zawór 3-drogowy przełączający AZV może być sterowany regulatorem lub termostatem, którego czujnik umieszczony będzie w zasobniku. W pierwszym wypadku zawór AZV będzie się przełączał na obieg grzejnikowy lub podgrzewanie wody w zasobniku w zależności do wybranego priorytetu na regulatorze. W drugim może podgrzewać zasobnik jeśli temperatura wody w nim zgromadzonej spadnie poniżej tej ustawionej na termostacie.
