Zawór mieszający 3-drogowy ARV 384 Rp1" + śrubunki Afriso
Opis
3-drogowy obrotowy zawór mieszający ARV 384 ProClick, DN25, Rp1", Kvs 10 (1338410)

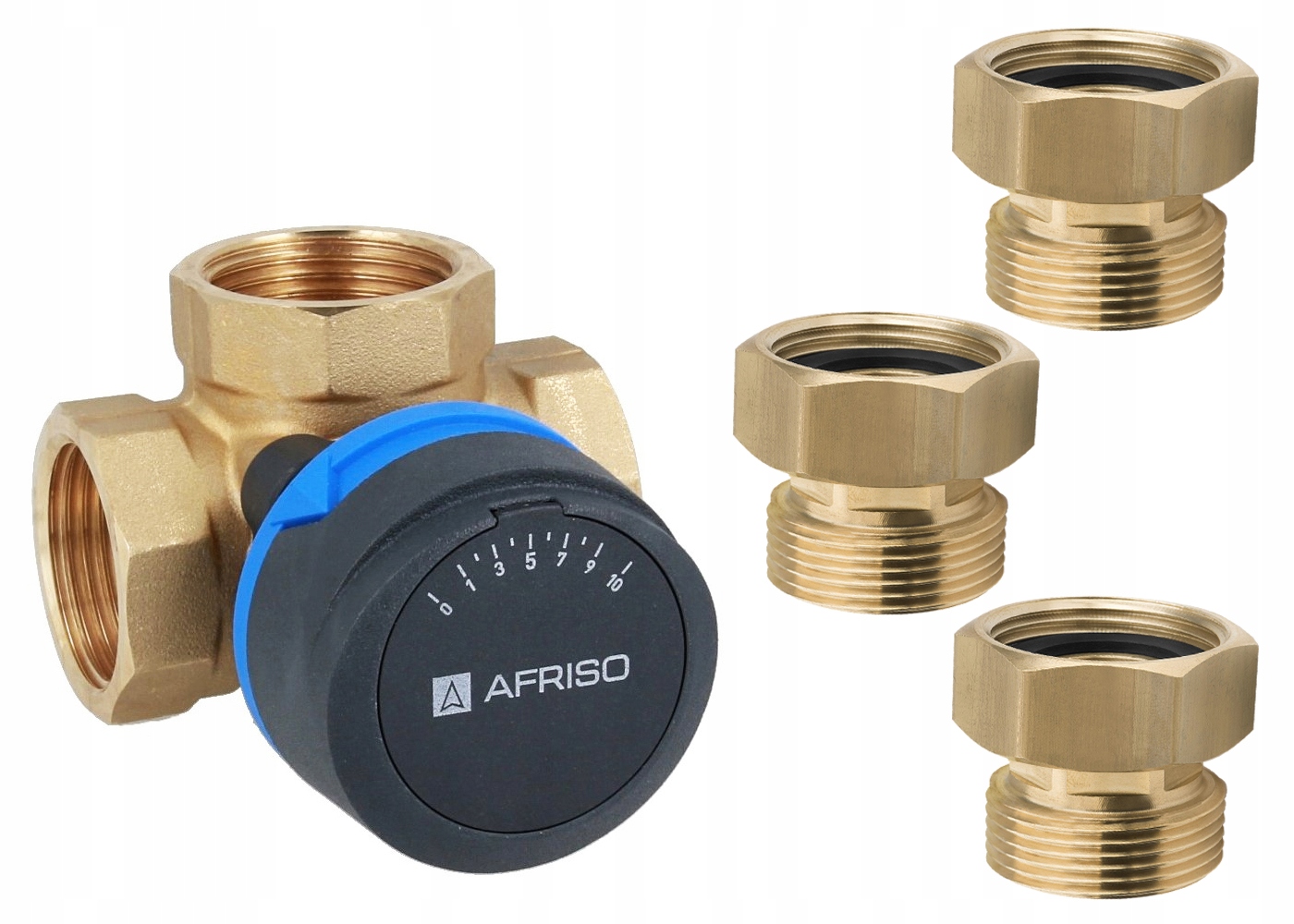

W KOMPLECIE ZESTAW ŚRUBUNKÓW PROSTYCH Z OBROTOWĄ NAKRĘTKĄ I USZCZELKAMI ( 3 SZTUKI )
ZASTOSOWANIE:
Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła, z chłodną wodą z powrotu instalacji. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obiegi instalacji. Zawory obrotowe mogą być też używane w instalacjach chłodzących oraz ciepłej wody użytkowej.
OPIS:

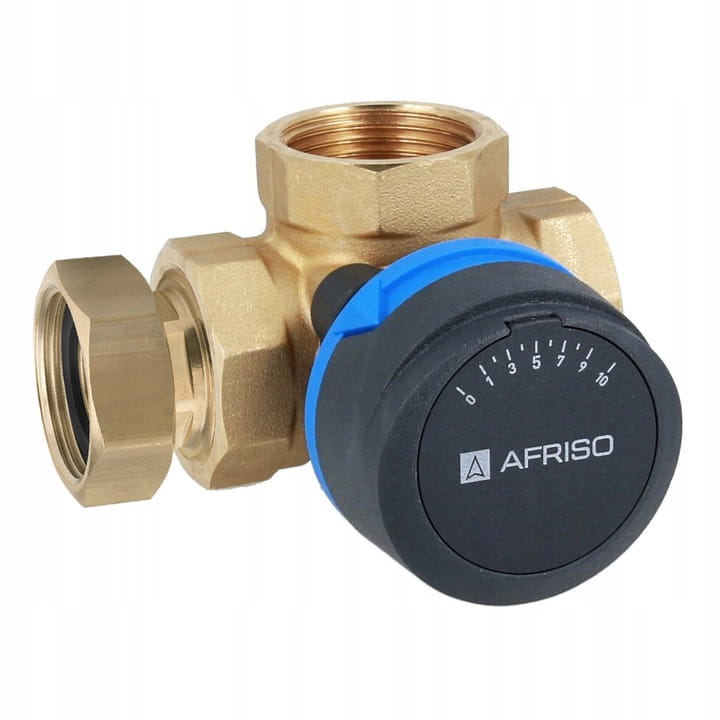

3-drogowe obrotowe zawory mieszające ARV ProClick wykonane są z mosiądzu. Przyłącza w wersji z gwintem wewnętrznym mają formę ośmiokąta. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu.
Obrotowa skala na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału.
Do połączenia zaworów ARV ProClick z siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki ARM ProClick montowane są bez użycia narzędzi. Zawory ARV ProClick wymagają użycia niskiego momentu do ich obracania
DANE TECHNICZNE:
- DN: 25
- Kvs: 10 m³/h
- przyłącze: Rp1''
- maksymalna temperatura: 110°C
- maksymalne ciśnienie zaworu: 10 bar
- maksymalne ciśnienie śrubunków: 16 bar
- materiał korpusu: mosiądz
