Zestaw sprzęgła hydraulicznego BPS 901 AP AFRISO z pompą AFRISO APH 160 i zaworem ATM 561


Dostępność: na wyczerpaniu

Wysyłka w: od 24h do 72h

Dostawa: sprawdź formy dostawy

Cena brutto: 2 335,00 zł

Cena regularna:

2335.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 1 898,37 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

2.5025

Producent:

Kod produktu: 9090120

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Zestaw mieszający ze sprzęgłem hydraulicznym AFRISO BPS 901 AP, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160

maksymalna temperatura: 90°C
maksymalne ciśnienie: 6 bar
moc: max 70 kW
przyłącza od strony instalacji: GW G¾"
przyłącza od strony kotła: G1"
obieg 1: bezpośredni
obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C
pompy obiegowe: AFRISO APH 160

Zestaw mieszający ze sprzęgłem hydraulicznym AFRISO BPS 901 AP służy do połączenia źródła ciepła z dwoma częściami instalacji grzewczej. Może służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).

Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające BPS mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.

BUDOWA

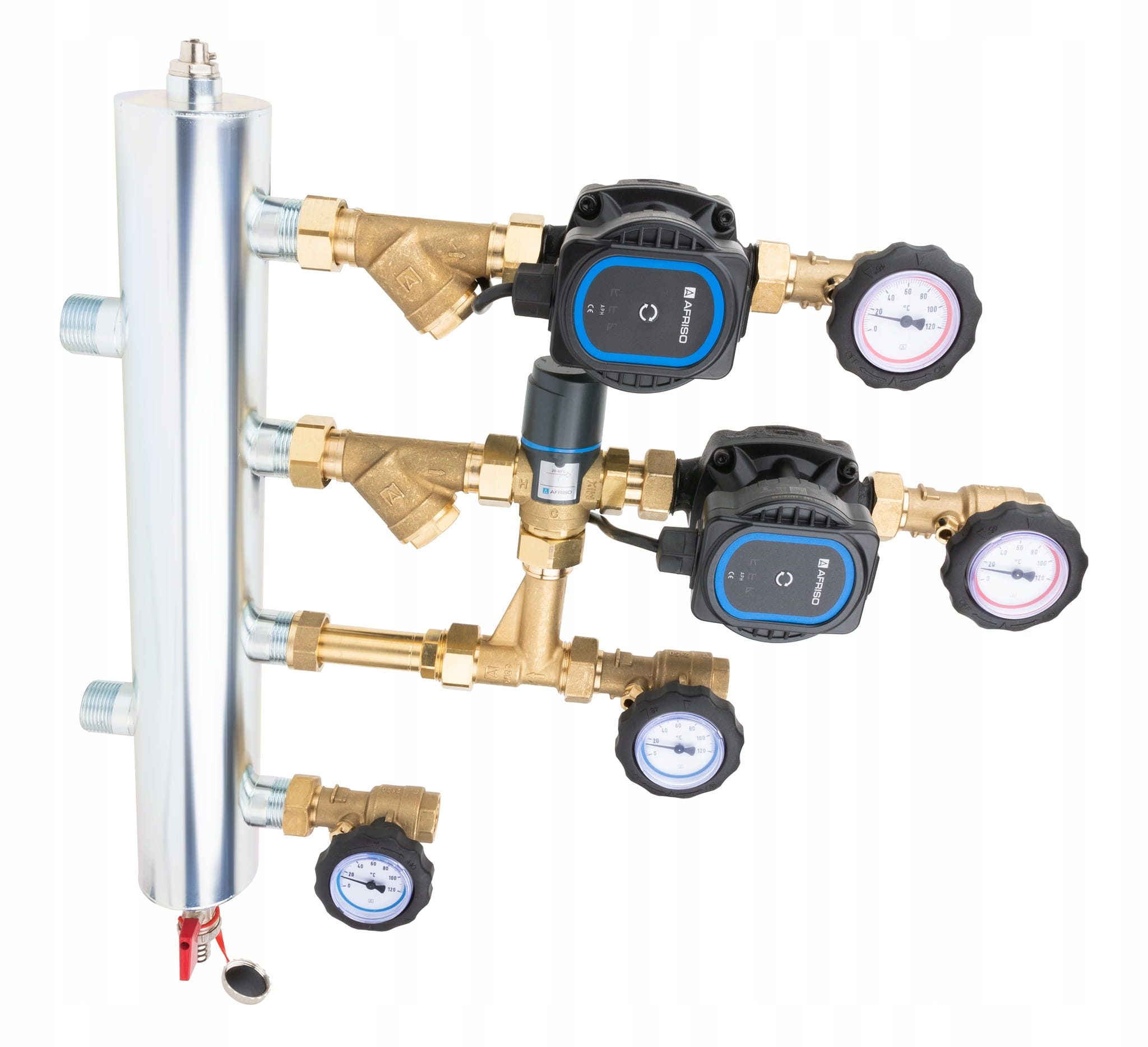

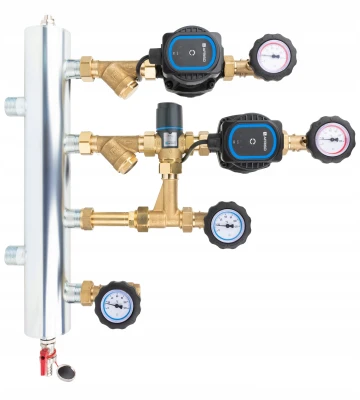

Zestawy mieszające BPS to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający oraz odpowietrznik ręczny. Zestaw od strony źródła ciepła posiada gwinty zewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.

Zestaw sprzęgła hydraulicznego AFRISO BSP 901 AP - DANE TECHNICZNE:

Przyłącza od strony źródła ciepła: G1”
Przyłącza od strony instalacji: GW G¾”
Przepływ przez sprzęgło: max 4,0 m3 /h
Moc sprzęgła: max 70 kW przy ΔT = 15K
Ciśnienie nominalne zestawu: PN10
Temperatura pracy zestawu: max 90°C
Ciśnienie nominalne sprzęgła: PN16
Stężenie glikolu: max 50%
Odpowietrznik: ręczny, G1/2”
Zawór spustowo-napełniający: obrotowy, G1/2”

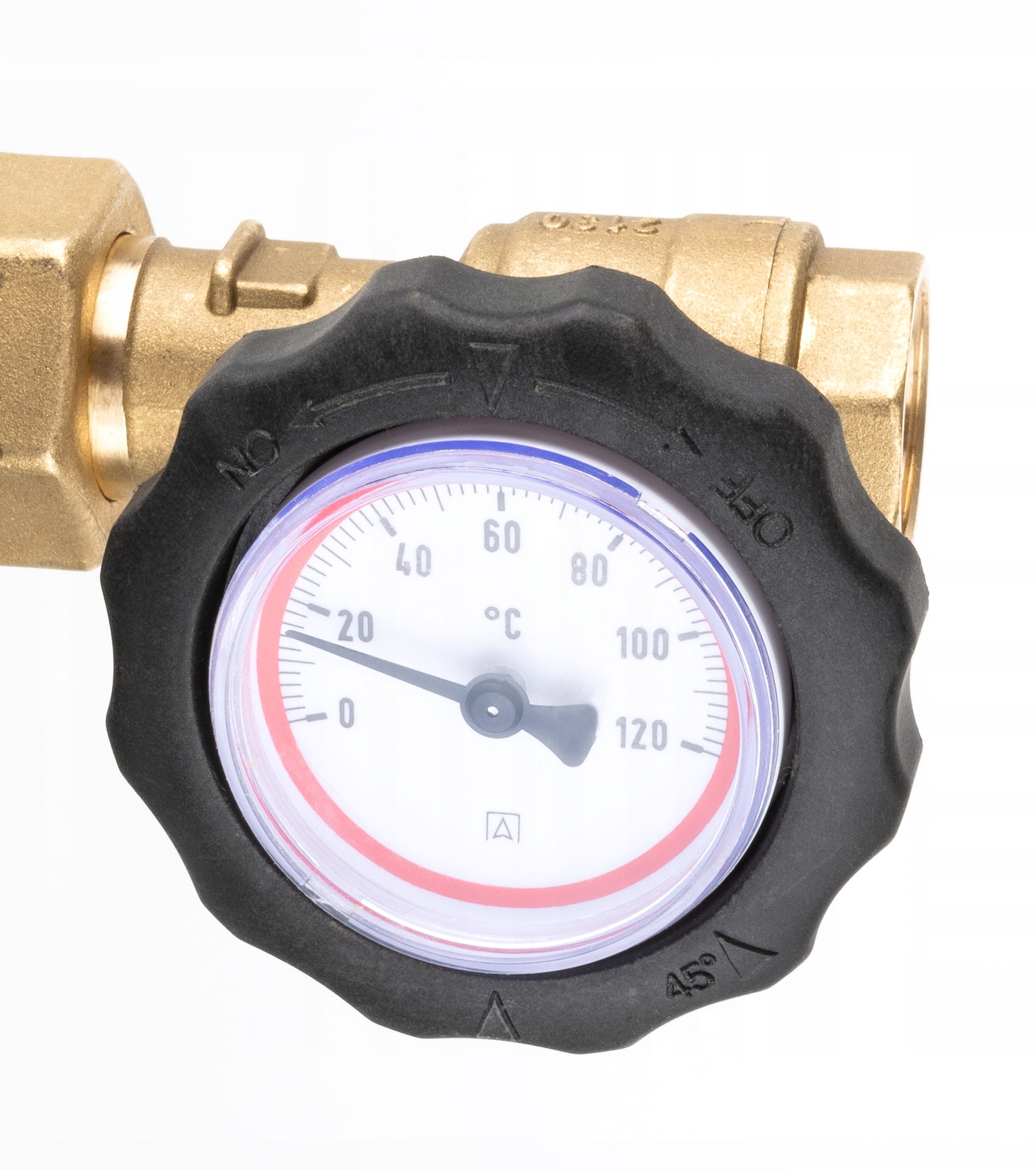

Termometry: Ø40 mm, 0÷100°C
Filtry siatkowe: GW G1”, PN10
Zawory odcinające: G1’’ x GW G¾”, PN25
Zawory zwrotne: GW G1”, PN10

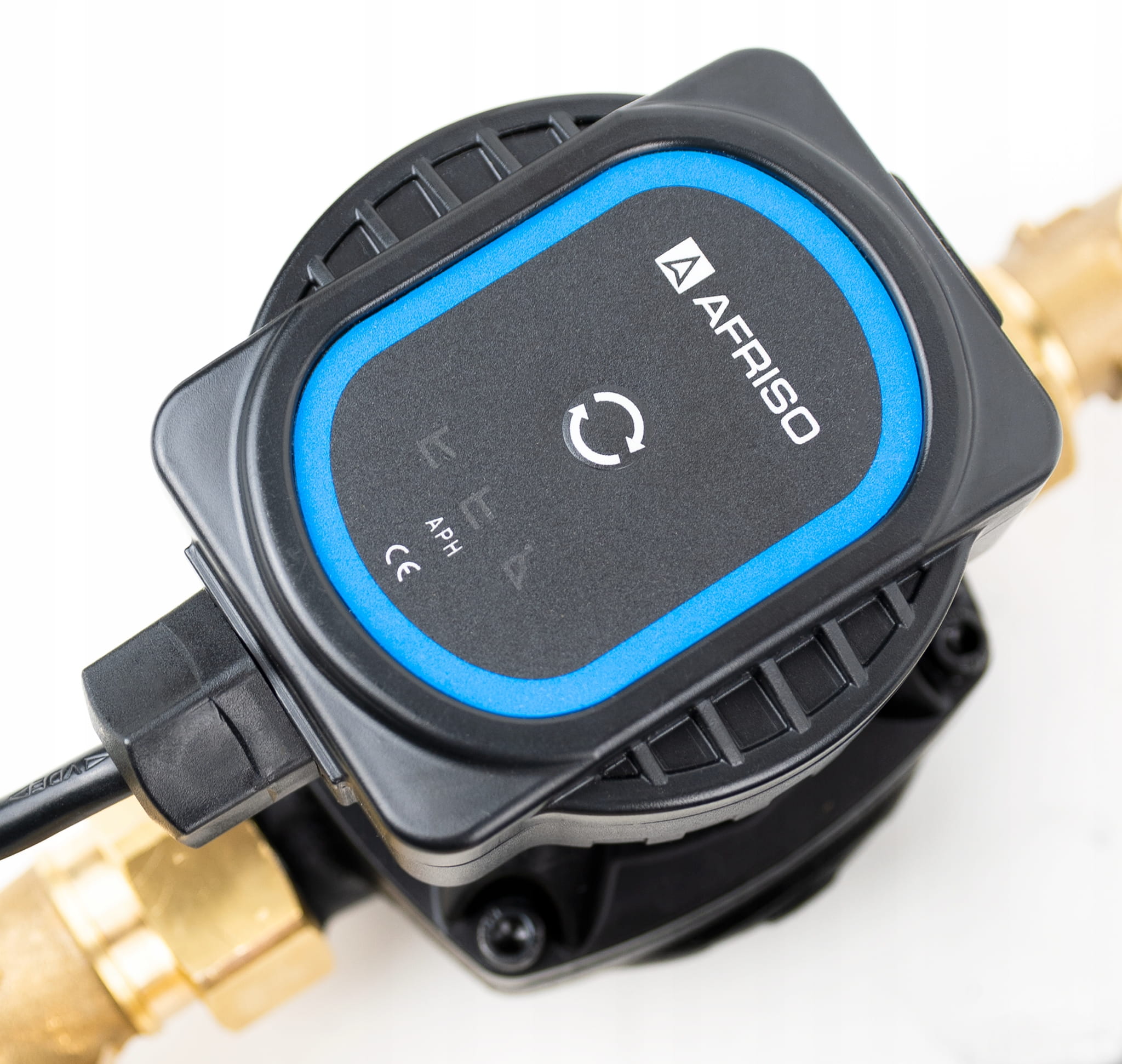

Pompy obiegowe: AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W (z kablem 1,6 m)

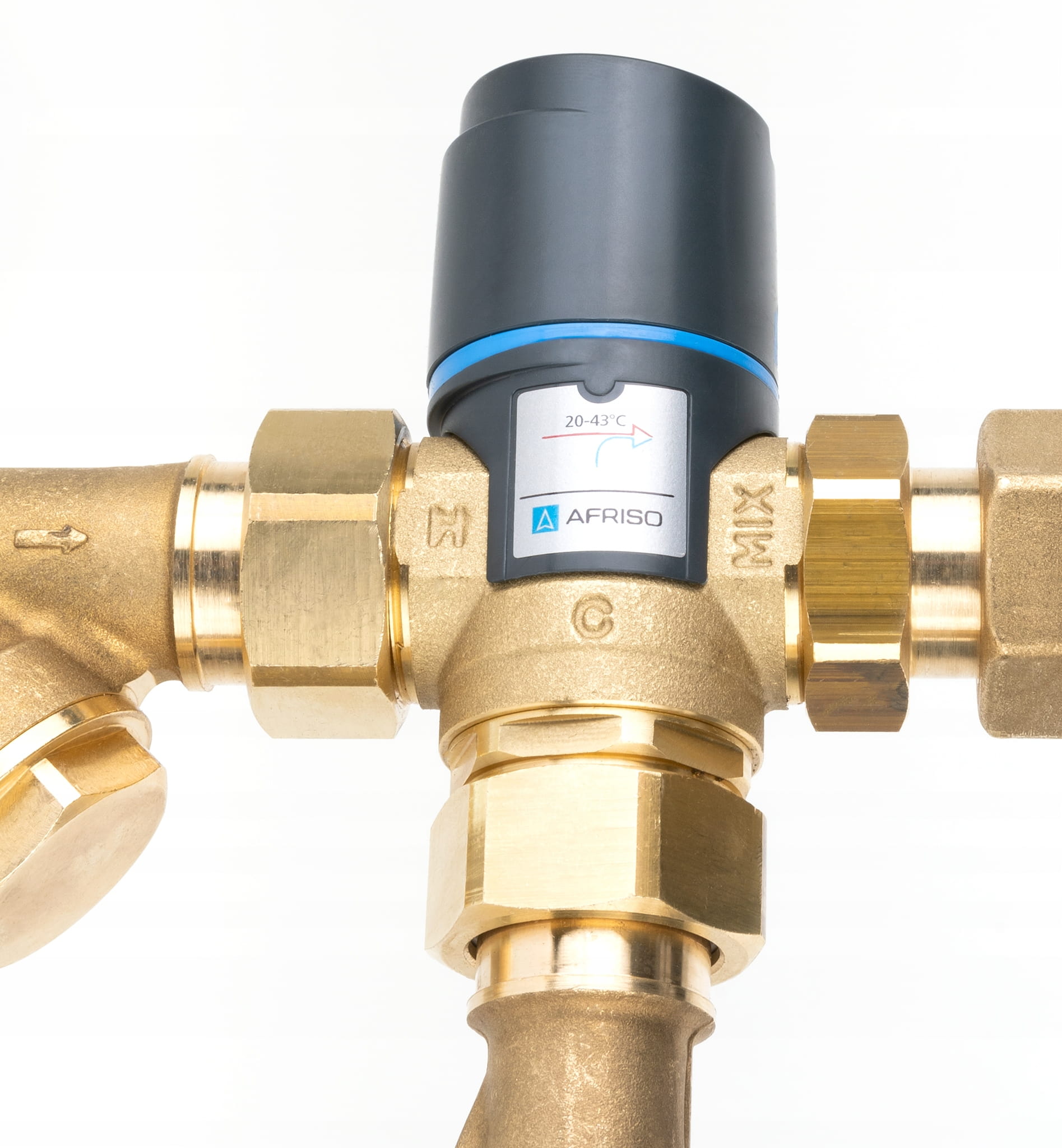

Termostatyczny zawór mieszający: ATM 561, Kvs 2,5 m3/h, 20÷43°C, PN10
