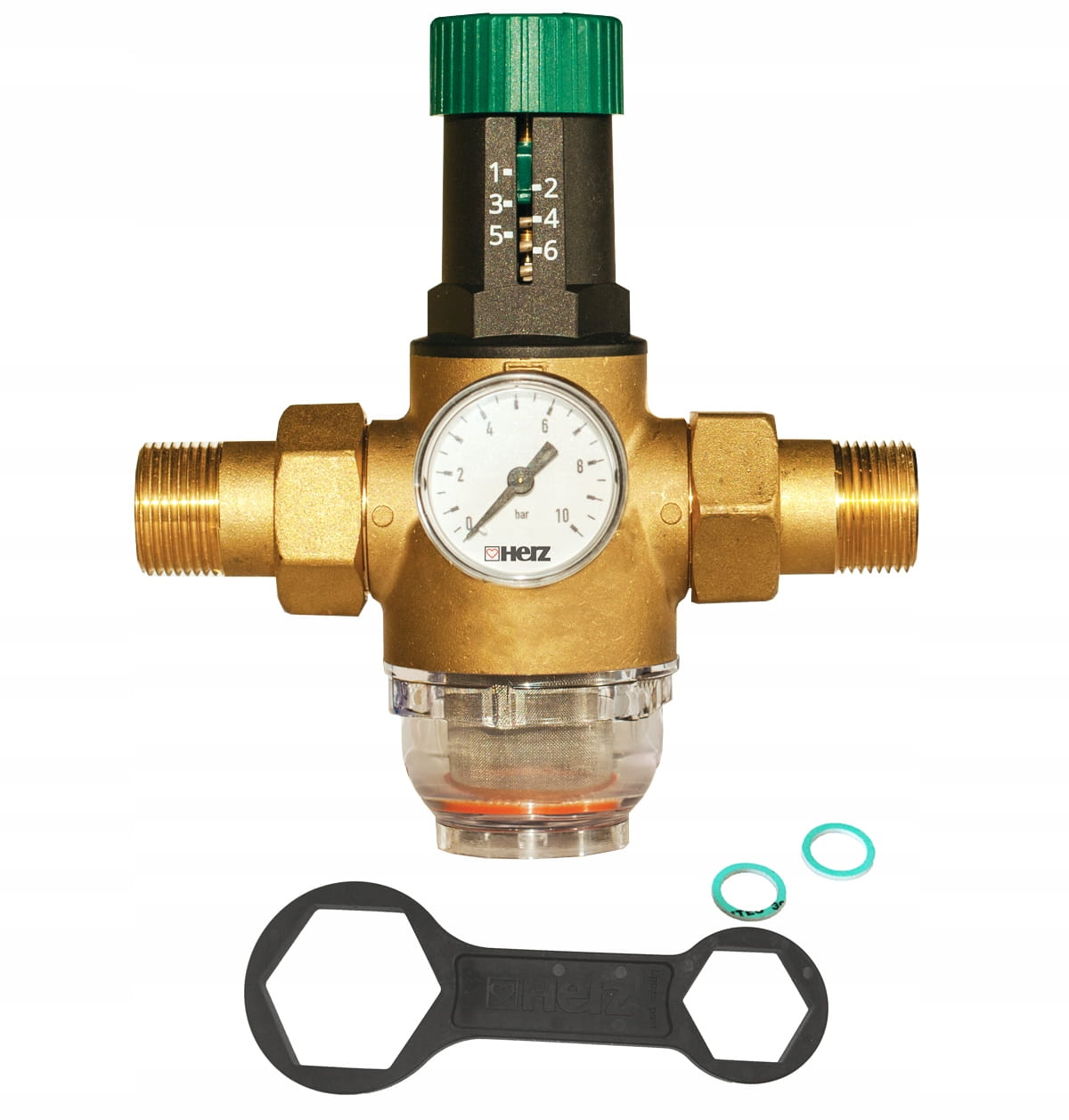

Reduktor ciśnienia z filtrem HERZ 1" ( 1268213 )

Zastosowanie i konserwacja

Membranowy reduktor ciśnienia przeznaczony jest do zabezpieczenia instalacji przed nadmiernym ciśnieniem (zmniejsza ciśnienie na wejściu do poziomu ciśnienia roboczego). Może być również stosowany w systemach ogrzewania w celu ochrony kotła przed wzrostem ciśnienia. Ciśnienie wyjściowe jest regulowane i nie ulega zmianie wraz ze zmianą ciśnienia wejściowego.

Regulacji dokonuje się przez obracanie zielonym pokrętłem. Obracając pokrętło w lewo, zwiększa się ciśnienie wyjściowe. Obrócenie pokrętłem poza zakres nastaw na reduktorze może spowodować jego uszkodzenie. Zalecamy maks. ciśnienie wyjściowe 4 bar dla instalacji domów jednorodzinnych (długa żywotność, niższe koszty). Przy każdym nowym ustawieniu ciśnienia wyjściowego, odbiór wody powinien być otwarty i zamknięty. Zaleca się przeprowadzenie konserwacji membranowego reduktora ciśnienia przez autoryzowanych instalatorów, zgodnie z normą DIN 1988. Należy sprawdzać stan filtra w reduktorze kilka razy w roku i jeśli jest to konieczne, oczyścić lub wymienić go na nowy.

Wykonanie

• Korpus: mosiądz kuty z EN 12165; CW626N
• Pokrywa: PA 6.6
• Membrana: EPDM
• Sprężyna: stal sprężynowa
• Prowadnica sprężyny: stal nierdzewna
• Uszczelnienia: EPDM
• Pokrętło: PA 6.6, zielone
• Filtr: stal nierdzewna
• Osłona filtra: PA12, przezroczysta

Parametry techniczne

• Maksymalne ciśnienie wejściowe: 16 bar
• Zakres ciśnienia wyjściowego: 1 - 6 bar
• Nastawa fabryczna: 3 bar
• Temperatura maksymalna: 40 °C
• Skala manometru: 0 - 10 bar
• Gęstość siatki filtra: 0,3mm
• Medium: woda
• Norma: EN 1567
• Przyłącze manometru: 1/4" F (ISO 228-1)
• Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i IS0228

Klucz do konserwacji i uszczelki w zestawie.

Wymiary:

• Numer artykułu: 1268213
• Pojemnik: tworzywo
• Średnica: 1"
• PN: 16
• DN: 25
• G: 1"
• L: 185 mm
• L1: 98 mm
• B: 67 mm
• H: 98 mm
• H1: 66 mm
• Sw: 46
