Zestaw: rozdzielacz 12 obwodów z pompą GRUNDFOS + szafka natynkowa

Dostępność: duża ilość

Wysyłka w: 48h

Dostawa: sprawdź formy dostawy

Cena brutto: 2 414,55 zł

Cena regularna:

2414.55

Najniższa cena z 30 dni przed obniżką:

Cena netto: 1 963,05 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: AQ-GM3-70-M.012+EDSNG-6

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

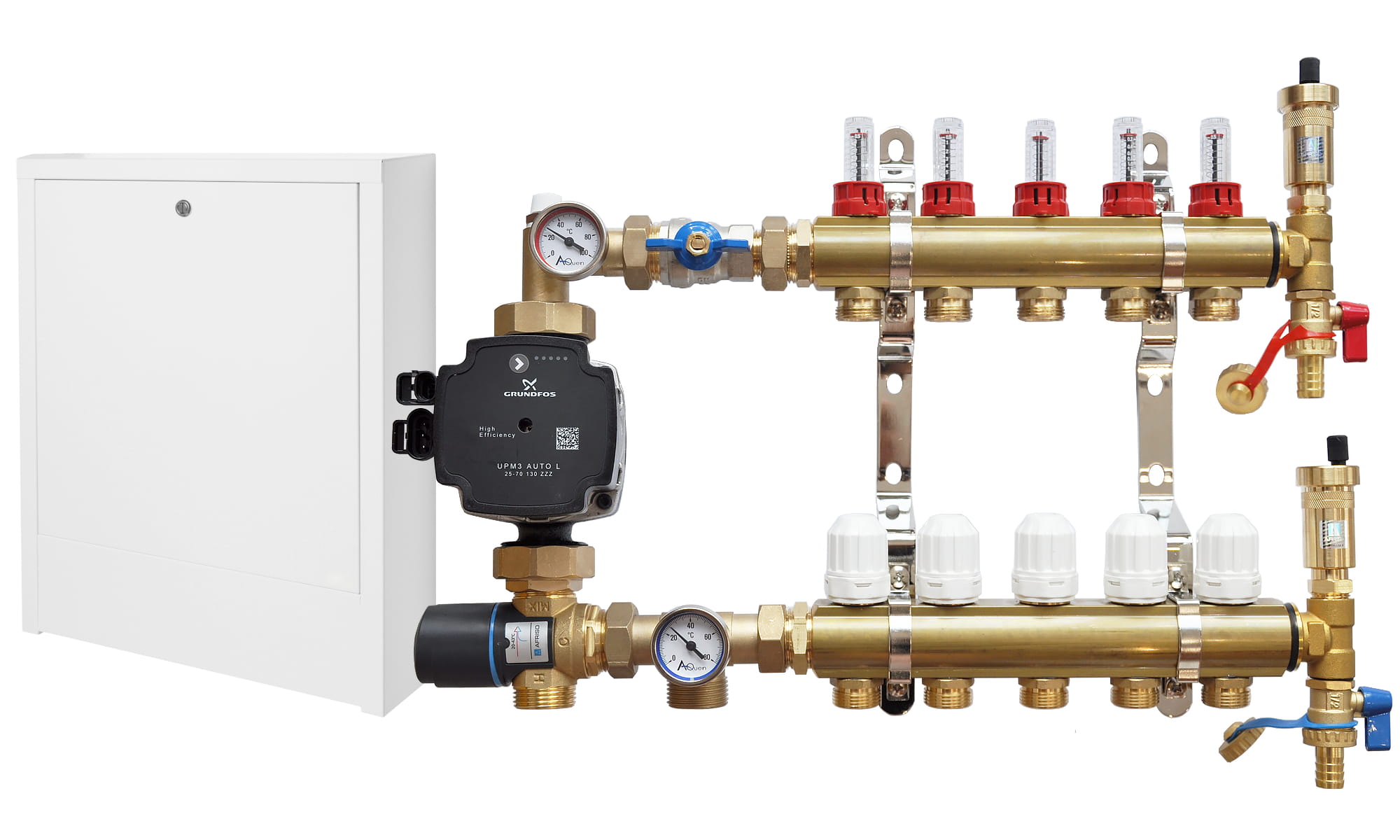

Rozdzielacz do podłogówki - 12 obwodów z pompą GRUNDFOS + szafka natynkowa

ZESTAW SZAFKA I RZDZIELACZ Z POMPĄ AFRISO

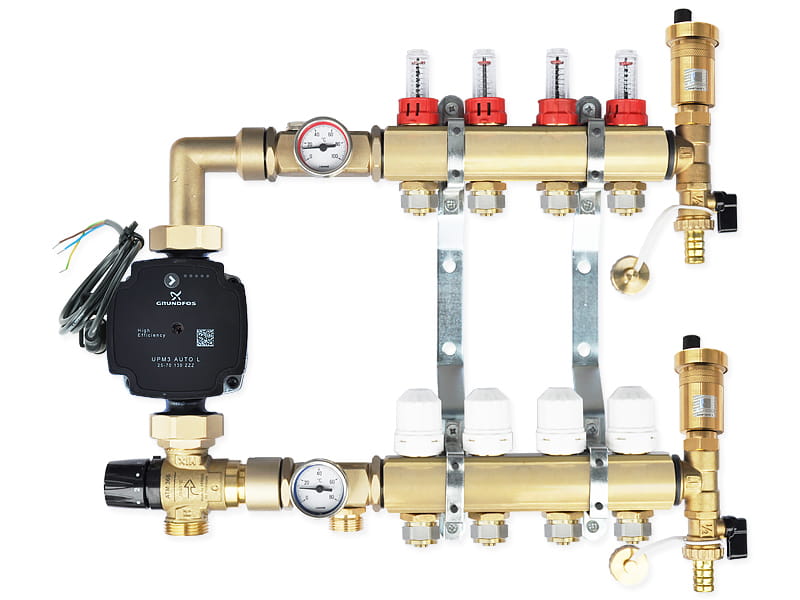

Zdjęcie podglądowe przedstawiające rozdzielacz o czterech obwodach.
Oferta dotyczy rozdzielacza o ilości obwodów wymienionych w tytule.

W skład zestawu wchodzi:

1) Zestaw mieszający ( elementy skręcone na uszczelkach )

zawór termostatyczny mieszający trójdrogowy firmy AFRISO ATM 366
termometr tarczowy - 2 szt.
wysokiej klasy pompa elektroniczna GRUNDFOS UPM3S AUTO z kablem zasilającym

2) Belka górna ( wykonana z wysokiej klasy mosiądzu M58 )

przepływomierze zakończone nyplem i złączką typu PEX 3/4 x 16 ( na rurę Alu PEX )
zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

3) Belka dolna ( wykonana z wysokiej klasy mosiądzu M58 )

wkładki termostatyczne M30 x 1,5 - możliwość zamontowania siłowników termicznych
nyple z zamontowanymi złączkami typu PEX 3/4 x 16 ( na rurę Alu PEX )
zespół odpowietrzająco-spustowy z odpowietrznikiem AFRISO

4) komplet uchwytów montażowych polerowanych

gumki tłumiące
śruby montażowe

5) szafka natynkowa EDSN-6

CAŁOŚĆ WYKONANA Z BLACHY OCYNKOWANEJ - również pod powłoką lakieru!
Wymiary szafki: 580x1130x120mm
Szerokość wnętrza 1085mm

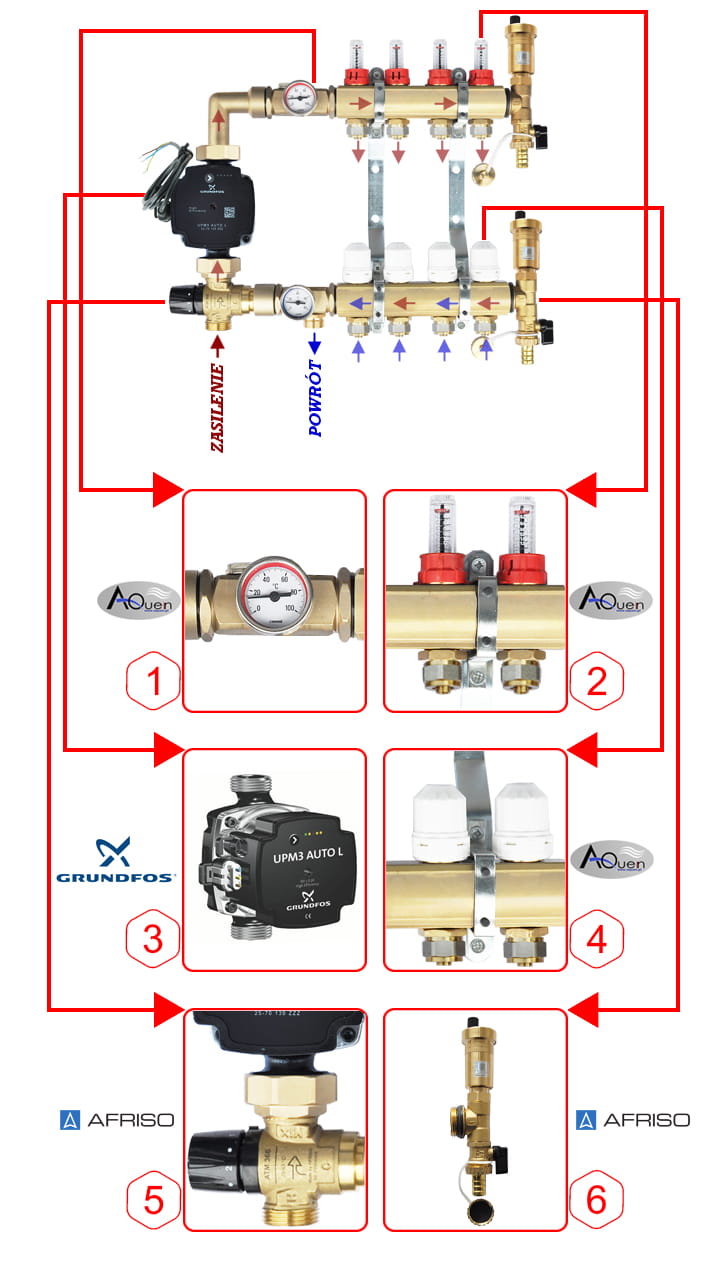

SCHEMAT

OPIS ROZDZIELACZA

1. Belka z termometrem tarczowym. Zakorkowane gniazdo GW 1/2" , możliwość zamontowania odpowietrznika automatycznego lub manualnego.

2. Przepływomierz zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ).

3. Pompa obiegowa do centralnego ogrzewania elektroniczna firmy GRUNDFOS typ UPM3S AUTO 25-60/130 z kablem zasilającym.

Dane techniczne pompy:

Dopuszczalna temperatura cieczy minimalna 0*C, maksymalna + 95*C
Maksymalna dopuszczalna temperatura otoczenia + 70*C
Pobór mocy: 2W-39W
Maksymalne ciśnienie robocze: 10 bar
Zasilanie: 230V
Częstotliwość sieciowa: 50Hz
Stopień ochrony: IP44

Długość montażowa: 130mm

Wysokość podnoszenia: 6m

Pompa UPM3S AUTO to energooszczędna pompa o małych rozmiarach, o charakterystykach dostosowanych do pracy w układach ogrzewania płaszczyznowego. Najmniejsza pompa w ofercie firmy GRUNDFOS®, udoskonalony model pompy alpha 2L.

Pompą steruje się wewnętrznie (samosterująca) za pomocą trzech trybów sterowania oraz 2 opcji AUTOADAPT.

Interfejs użytkownika posiada jeden przycisk, dwa zielone oraz trzy żółte wskaźniki diodowe.

Za pomocą przycisku na panelu sterowniczym pompy regulowanej elektronicznie ustawia się następujące tryby pracy: charakterystyki stałoprędkościowe, charakterystyki rekomendowane do instalacji grzejnikowej i podłogowej.

4. Zawór termostatyczny z pokrętłem do ręcznej regulacji temperatury czynnika w obwodzie, zakończony nyplem 3/4" i złączką PEX 3/4 x 16 ( na rurę AL PEX fi 16 ). Zawór przystosowany do montażu siłownika.

5. Belka dolna z zaworem termostatycznym mieszającym trójdrogowym firmy AFRISO ATM 366 (zakres nastaw. 20÷43°C Kvs. 1,6 m3/h), termometrem tarczowym.

6. Zespół odpowietrzająco-spustowy, z niezawodnym odpowietrznikiem automatycznym firmy AFRISO. Zasilanie gwint 1", powrót gwint 3/4".

ROZDZIELACZ 2 OGRZEWANIA PODŁOGOWEGO + SZAFKA NAT. Uszkodzony Nie

OPIS SZAFKI DO ROZDZIELACZA

Przeznaczenie:

Montowane na ścianie. Zamek otwierany monetą lub śrubokrętem. Otwory powstałe po usunięciu zaślepek umożliwiają doprowadzenie rur przyłączeniowych do wnętrza szafki.

Materiał:

Część zewnętrzna - blacha powlekana proszkowo.
Część wewnętrzna - blacha ocynkowana ogniowo.
CAŁOŚĆ WYKONANA Z BLACHY OCYNKOWANEJ - również pod powłoką lakieru!

Wymiary szafki:

Wysokość: 580mm
Szerokość wnętrza: 795mm
Szerokość ramki: 840mm
Głębokość: 120mm
Ilość sekcji: 11 - 12
