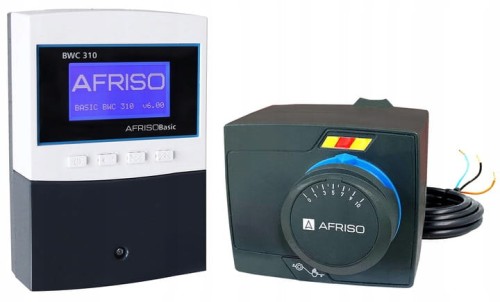

Zestaw regulacyjny AFRISO

• Siłownik elektryczny 3-pkt 230V ARM 343 ProClick Afriso ( 1434310 )

• Regulator pogodowy BWC 310, 3 czujniki, 230 AC Afriso (9031000)

OPIS SIŁOWNIKA:

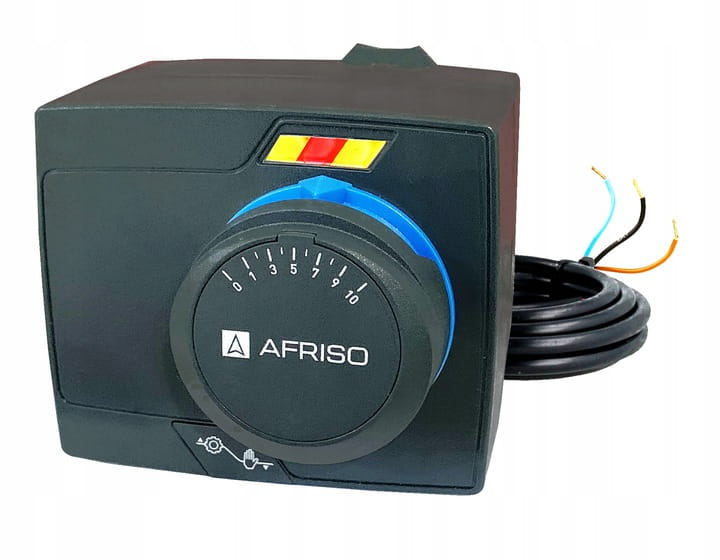

Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.

Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.

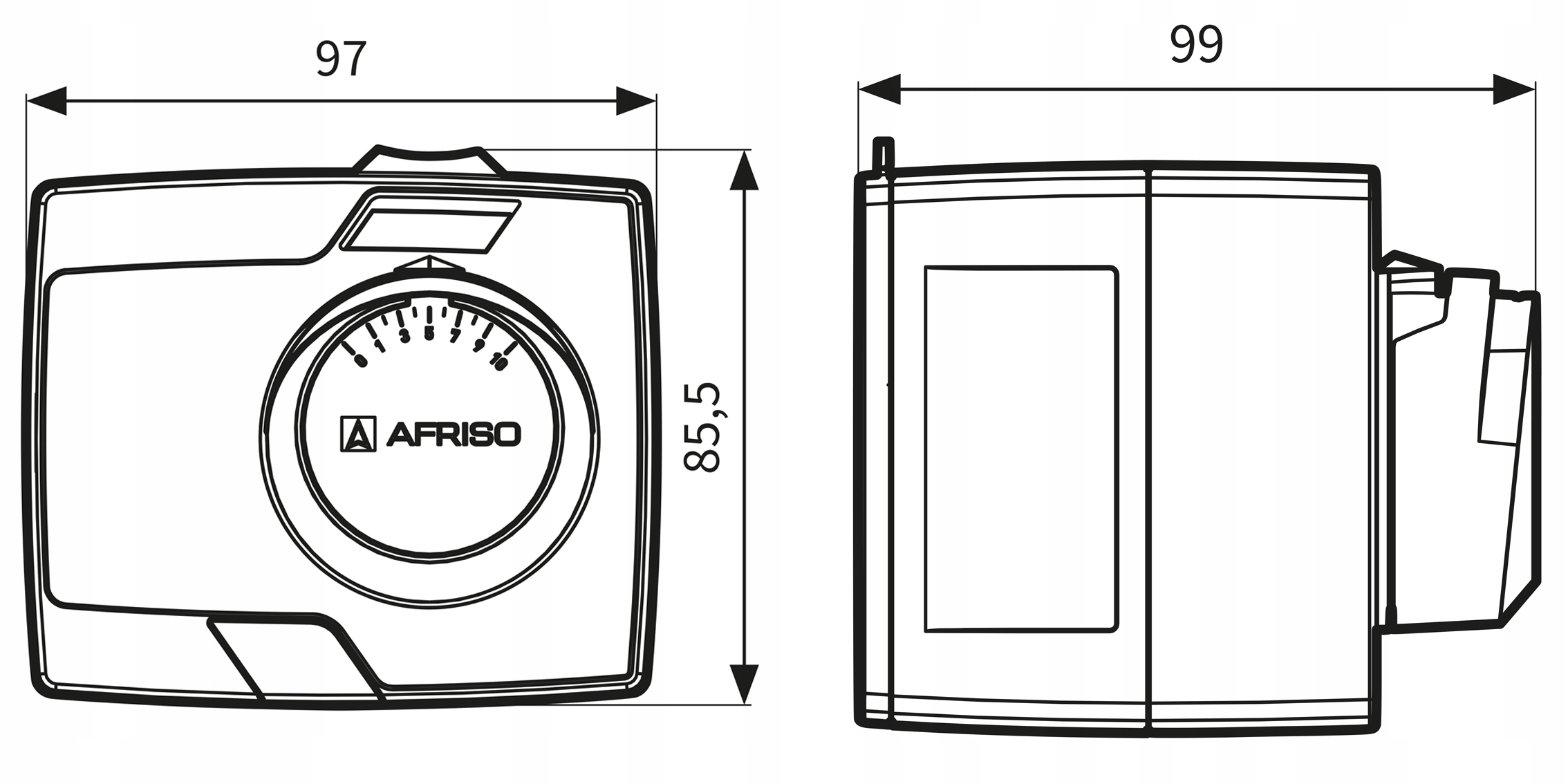

Dane techniczne siłownika:

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe

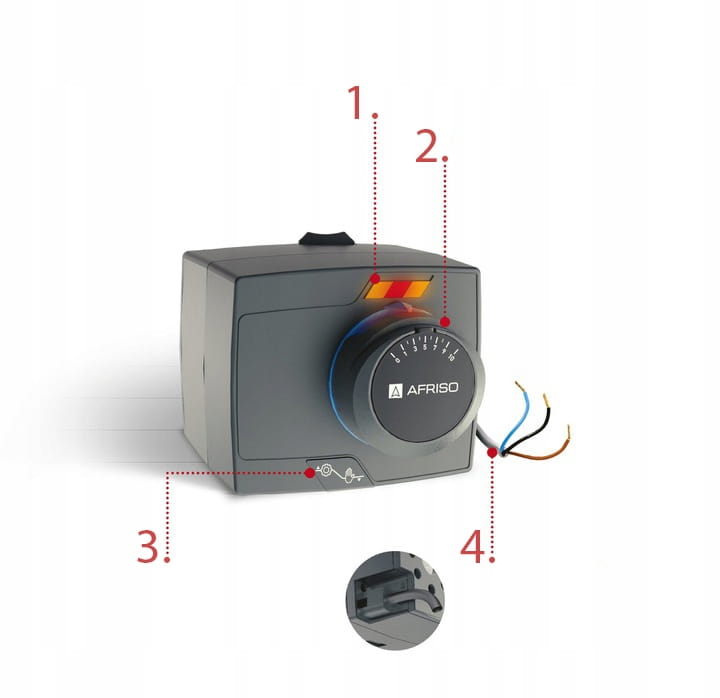

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

OPIS REGULATORA

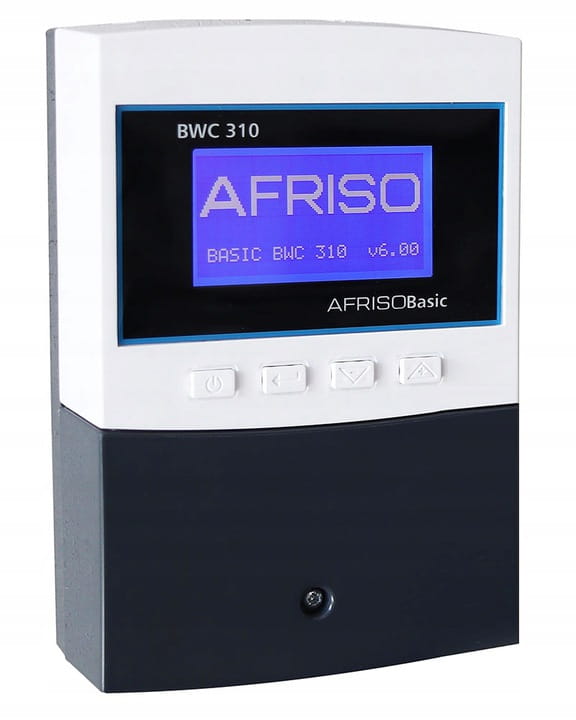

Regulator pogodowy typu BWC 310 przeznaczony jest do obsługi zaworu mieszającego trzy lub czterodrogowego z możliwością podłączenia pompy obiegowej. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz może współpracować z regulatorem pokojowym. Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu, spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu kotła lub przed zbyt niską temperaturą powracającej do kotła wody.

W skład dostawy wchodzi:

• regulator z wyświetlaczem LCD
• przewód sieciowy
• czujnik temperatury zasilania,
• czujnik temperatury powrotu,
• czujnik pogodowy zewnętrzny.

Dane techniczne regulatora:

• Zasilanie: 230V, 50Hz
• Prąd pobierany przez regulator: 0,014A
• Moc pobierana przez regulator: 2VA
• Prąd pompy: max 0,6 A
• Prąd napędu zaworu: max 2 A
• Prąd bezpiecznika: max 2A
• Stopień ochrony regulatora: IP20
• Temperatura otoczenia: 0÷55°C
• Temperatura składowania: 0÷55°C
• Wilgotność względna: 5÷80%, bez kondensacji pary wodnej
• Zakres pomiarowy: T1: -40÷+70°C (temperatura zewnętrzna) T2: 0÷+99°C (temperatura zasilania) T3: -9÷ +99°C (temperatura powrotu)
• Rozdzielczość pomiaru temperatury: 1°C
• Dokładność pomiaru temperatury: ±1°C
• Przyłącza: Zaciski śrubowe 1x1,5mm²
• Wyświetlacz: Tekstowy LCD z podświetleniem
• Wymiary regulatora: 104x155x50mm
• Masa: 0,45kg

Przykładowy schemat z zastosowaniem zaworu 3-drogowego w funkcji ochrony powrotu :
