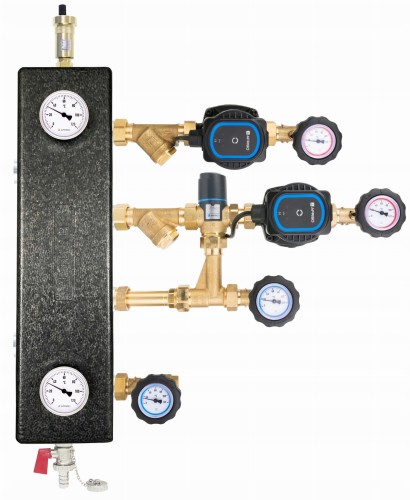

Zestaw mieszający: sprzęgło SP1020, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160

Dostępność: na wyczerpaniu

Wysyłka w: od 24h do 72h

Dostawa: sprawdź formy dostawy

Cena brutto: 2 499,00 zł

Cena regularna:

2499.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 031,71 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ZESTAW_9099120+9099020+SP1020

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Zestaw mieszający ze sprzęgłem hydraulicznym SP1020, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160

maksymalna temperatura: 90°C
maksymalne ciśnienie: 6 bar
moc: max 70 kW
przyłącza od strony instalacji: GW G¾"
przyłącza od strony kotła: G1"
obieg 1: bezpośredni
obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C
pompy obiegowe: AFRISO APH 160 15-7/130 mm

ZASTOSOWANIE

Zestawy mieszające ze sprzęgłem hydraulicznym służą do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).

Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.

BUDOWA

Zestawy mieszające to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający, termometry oraz odpowietrznik automatyczny. Zestaw od strony źródła ciepła posiada gwinty wewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.

DANE TECHNICZNE

Przyłącza od strony źródła ciepła: G1”
Przyłącza od strony instalacji: GW G¾”
Przepływ przez sprzęgło: max 4,0 m3 /h
Moc sprzęgła: max 70 kW przy ΔT = 15K
Ciśnienie nominalne zestawu: PN10
Temperatura pracy zestawu: max 90°C
Stężenie glikolu: max 50%
Odpowietrznik: automatyczny, G1/2”
Zawór spustowo-napełniający: obrotowy, G1/2”
Termometry: 0÷100°C
Filtry siatkowe: GW G1”, PN10
Zawory odcinające: G1’’ x GW G¾”, PN25
Zawory zwrotne: GW G1”, PN10
Pompy obiegowe: AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)
Termostatyczny zawór mieszający: ATM 561, Kvs 2,5 m3/h, 20÷43°C, PN10
Korpus sprzęgła: stal ocynkowana
Ocieplenie: polietylen (XLPE)

Sprzęgło hydrauliczne nie wymaga konserwacji. Należy jedynie okresowo sprawdzać szczelność połączeń oraz stan odpowietrznika automatycznego pod kątem zanieczyszczeń.

W regularnych odstępach czasu zalecamy użyć zaworu spustowego w celu usunięcia z instalacji odseparowanych z medium zanieczyszczeń.

Sprzęgło wyposażone jest w dodatkową wewnętrzną ścianką separacyjną, która pomaga w odmulaniu i odpowietrzaniu instalacji.
