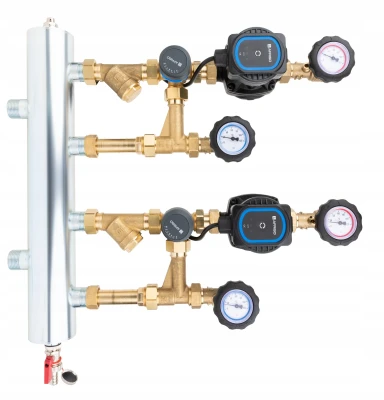

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 966 AP, dwa człony z zaworem obrotowym ARV 362, pompy AFRISO APH 160

• maksymalna temperatura: 90°C
• maksymalne ciśnienie: 6 bar
• moc: max 70 kW
• przyłącza od strony instalacji: GW G¾"
• przyłącza od strony kotła: G1"
• obieg 1: ARV 362 ProClick, Kvs 6,3 m³/h
• obieg 2: ARV 362 ProClick, Kvs 6,3 m³/h
• pompy obiegowe: AFRISO APH 160

ZASTOSOWANIE

Zestawy mieszające ze sprzęgłem hydraulicznym BPS służą do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).

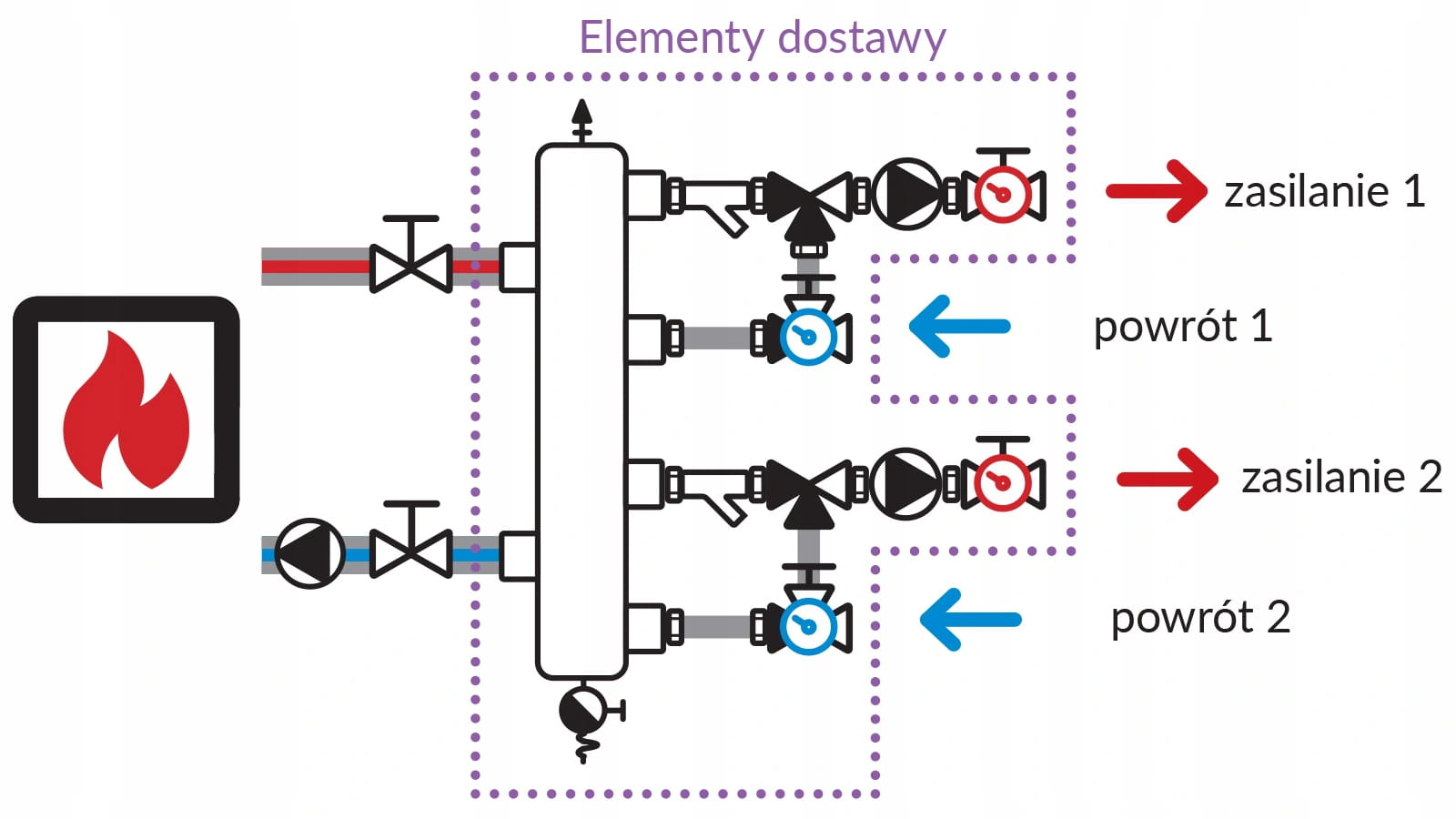

Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające BPS mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.

BUDOWA

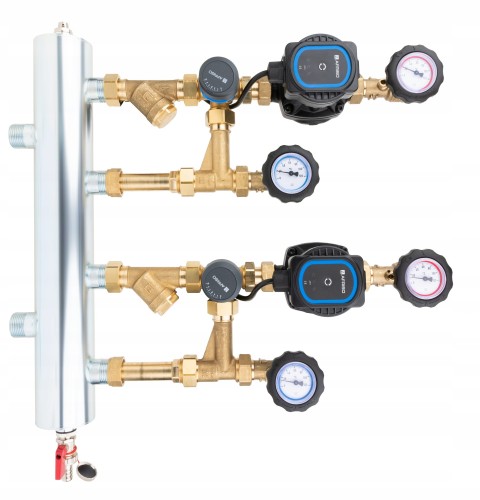

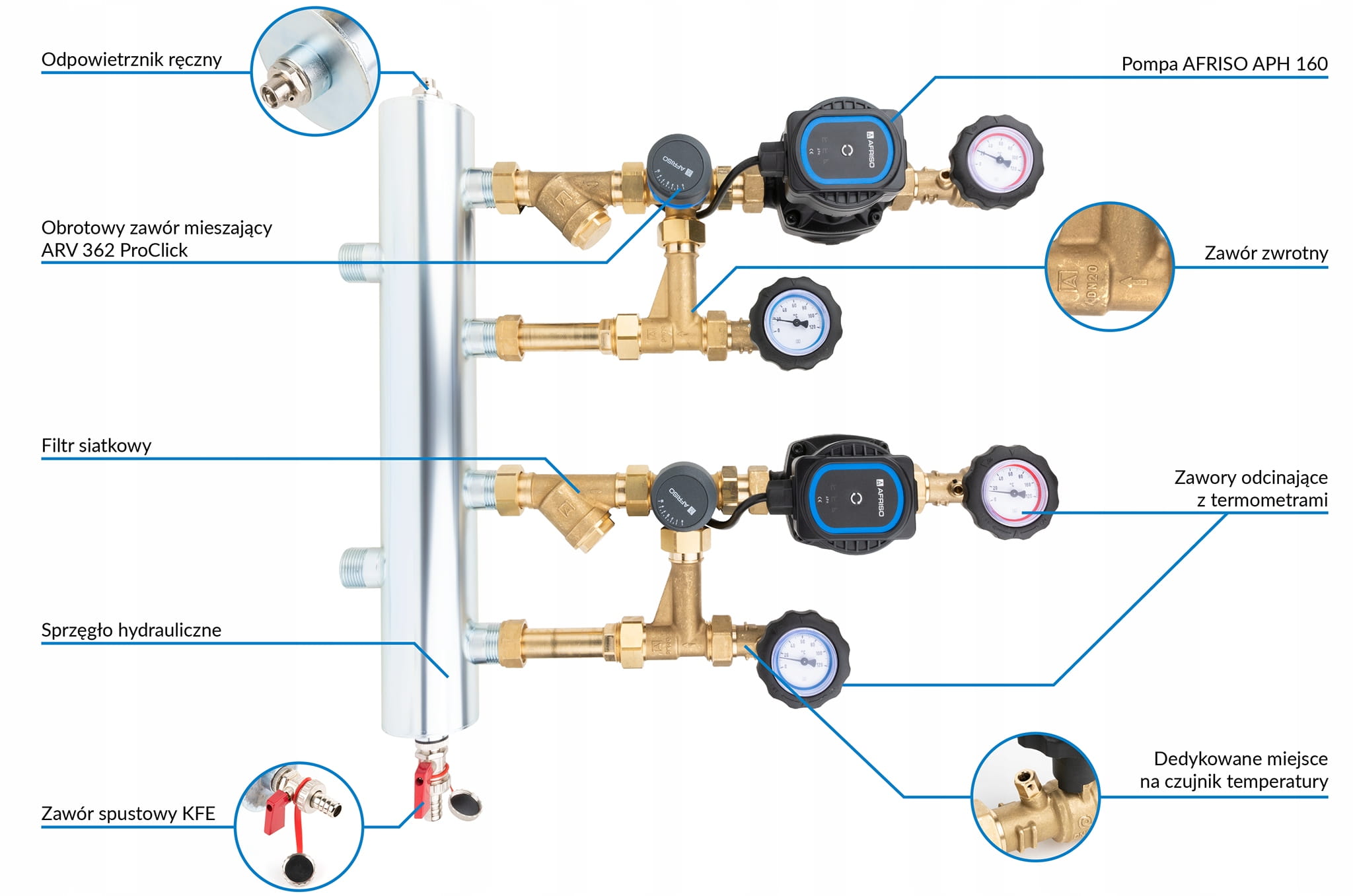

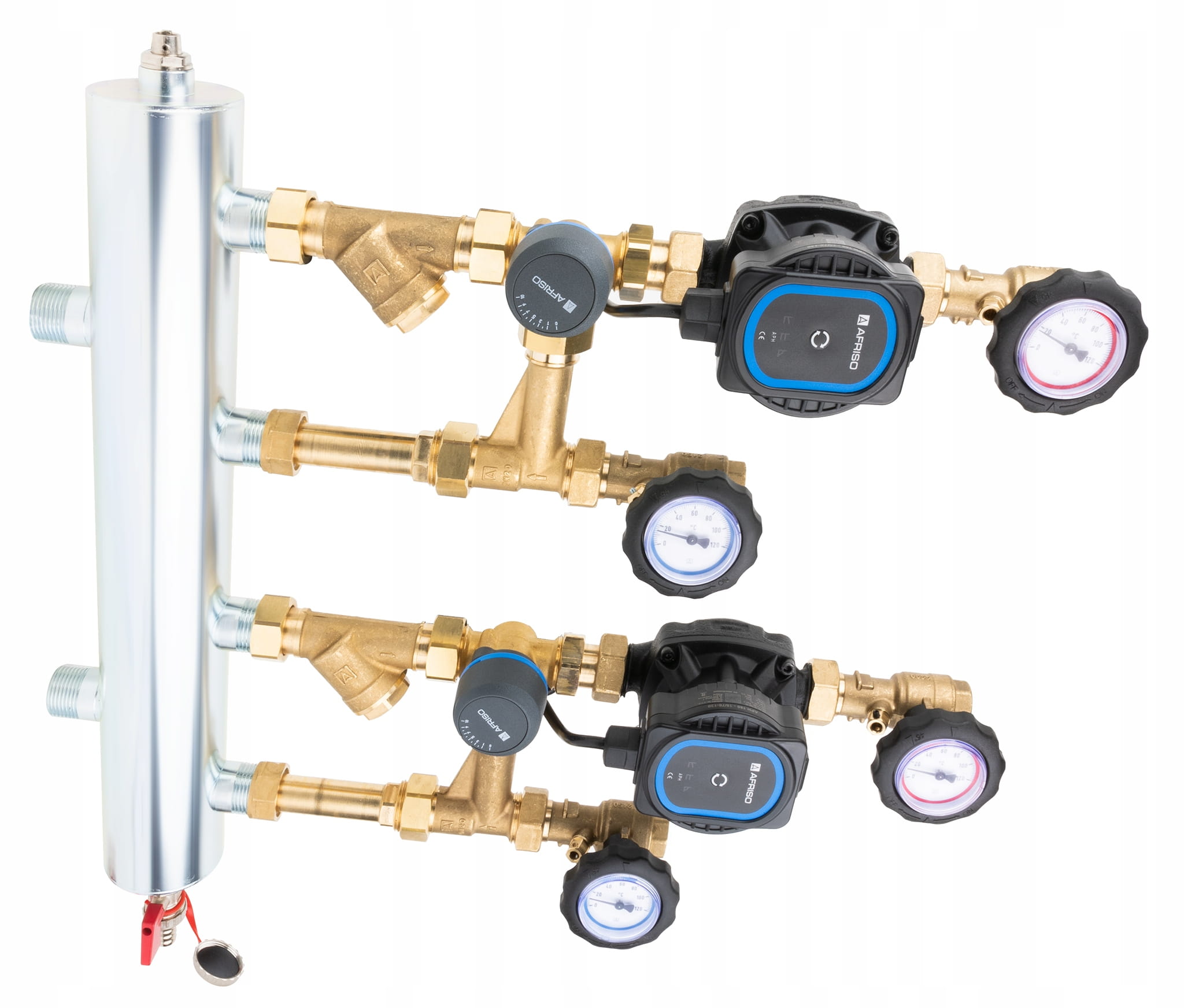

Zestawy mieszające BPS to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający oraz odpowietrznik ręczny. Zestaw od strony źródła ciepła posiada gwinty zewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.

DANE TECHNICZNE:

• Przyłącza od strony źródła ciepła: G1”
• Przyłącza od strony instalacji: GW G¾”
• Przepływ przez sprzęgło: max 4,0 m3 /h
• Moc sprzęgła: max 70 kW przy ΔT = 15K
• Ciśnienie nominalne zestawu: PN10
• Temperatura pracy zestawu: max 90°C
• Ciśnienie nominalne sprzęgła: PN16
• Stężenie glikolu: max 50%
• Odpowietrznik: ręczny, G1/2”
• Zawór spustowo-napełniający: obrotowy, G1/2”

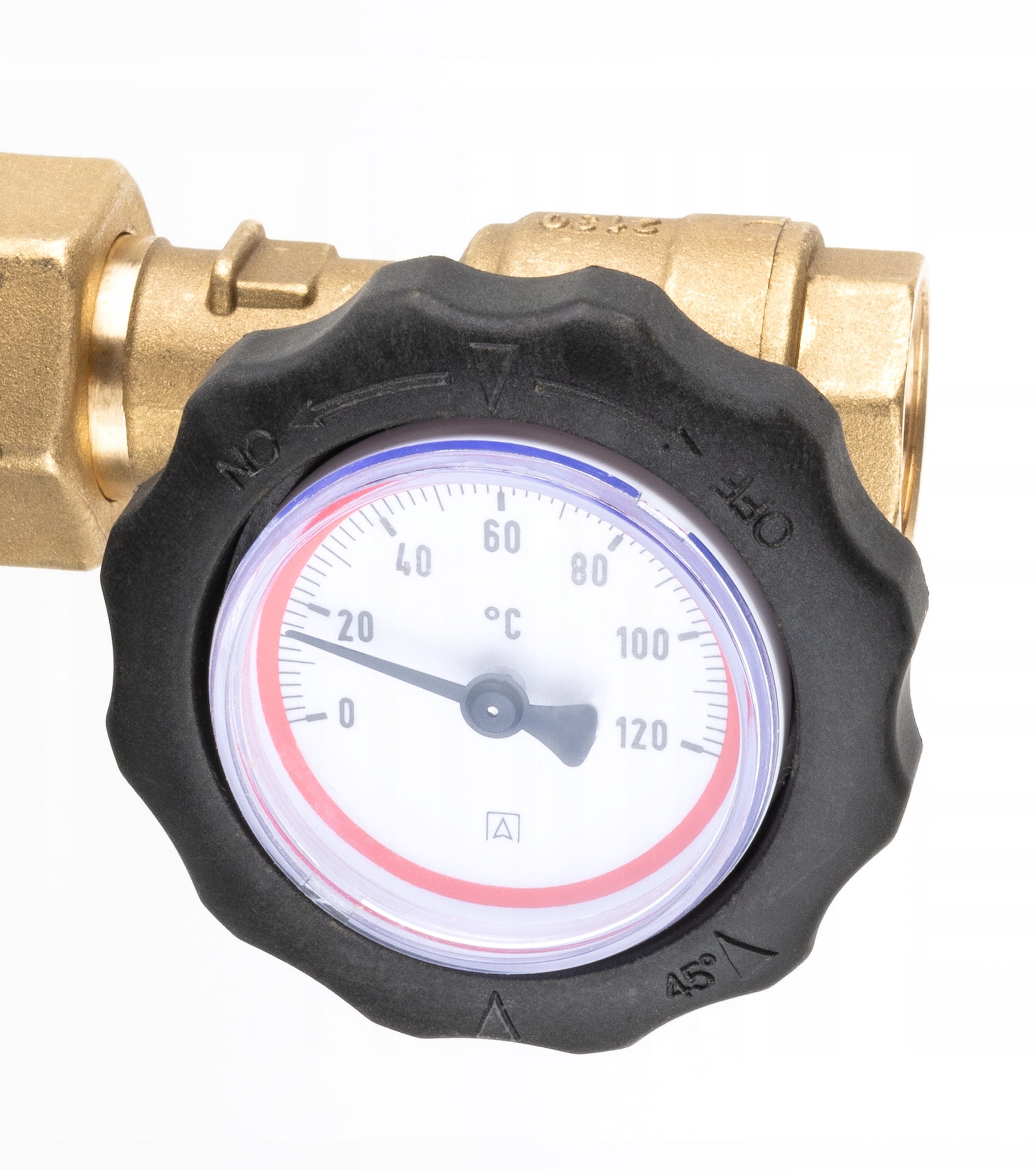

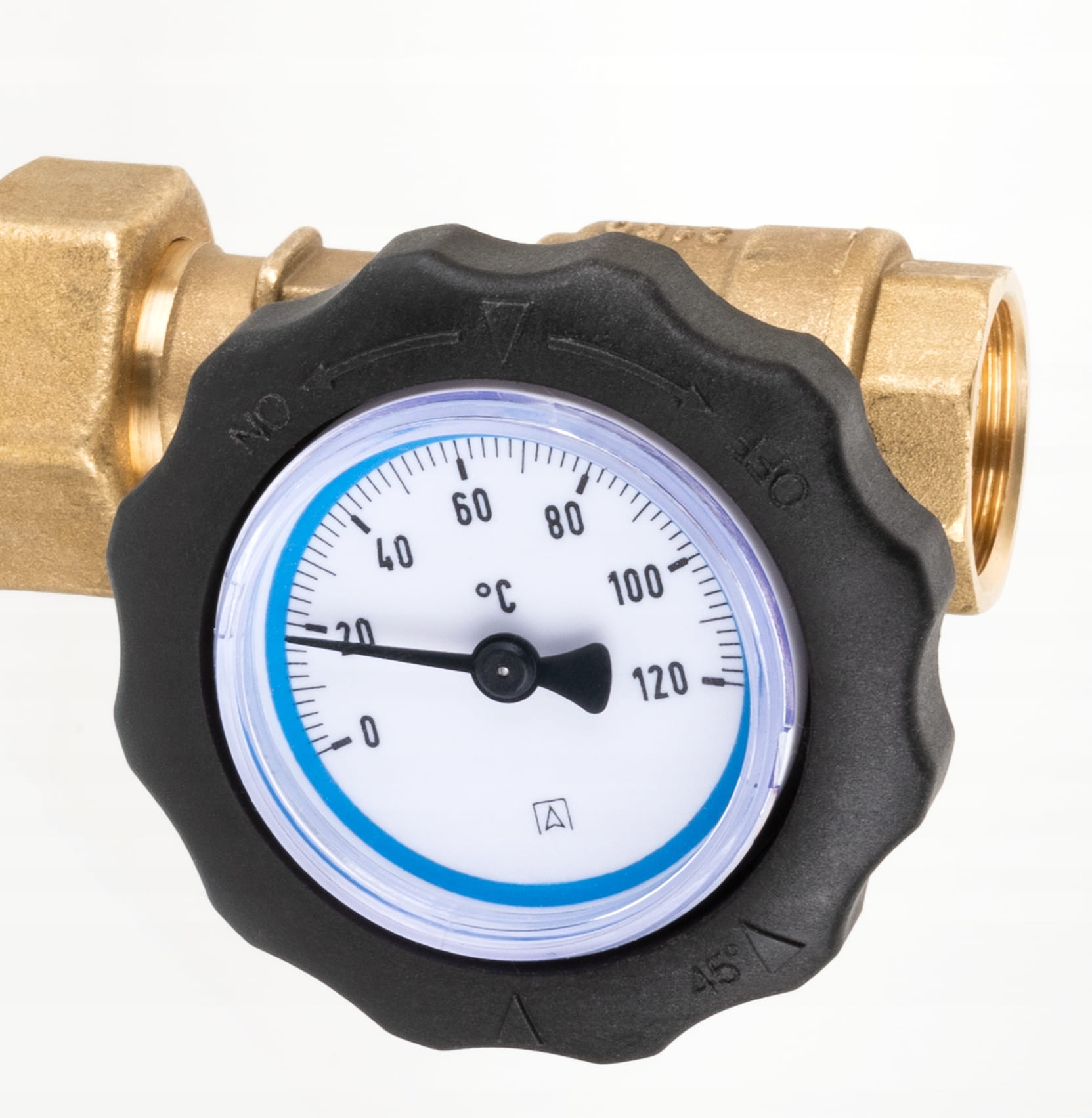

• Termometry: Ø40 mm, 0÷100°C
• Filtry siatkowe: GW G1”, PN10
• Zawory odcinające: G1’’ x GW G¾”, PN25
• Zawory zwrotne: GW G1”, PN10

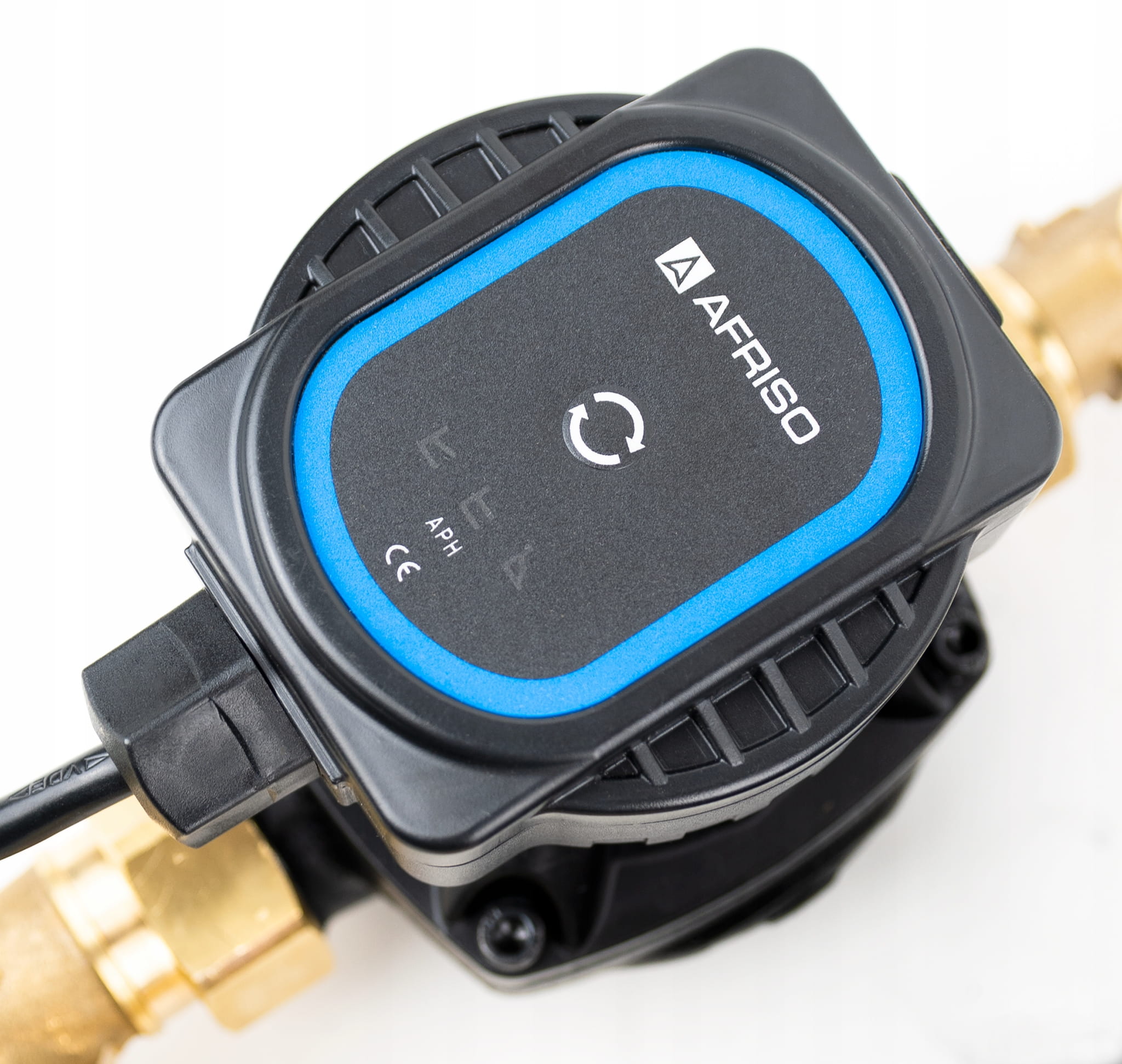

• Pompy obiegowe: AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W (z kablem 1,6 m)

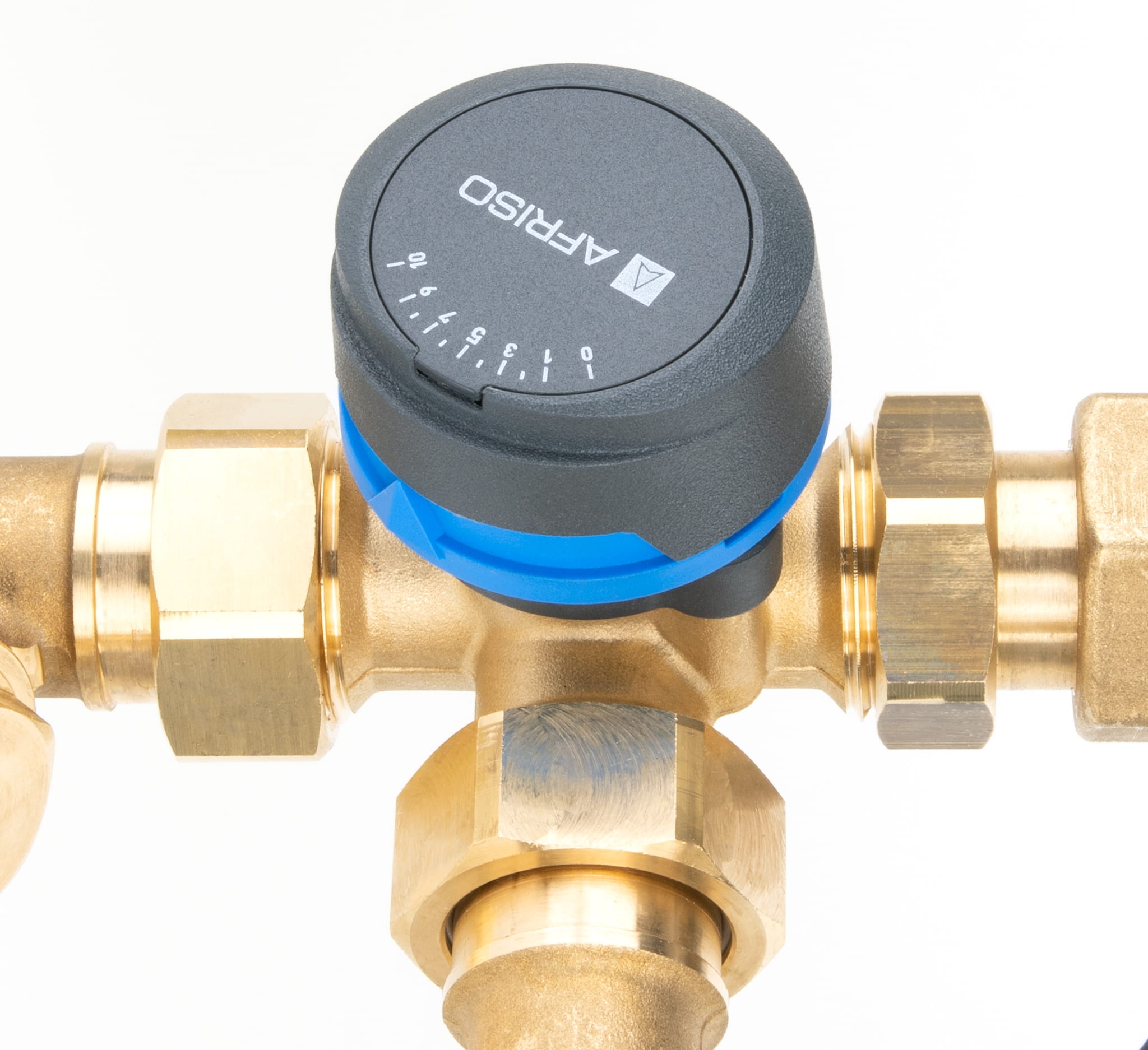

• Obrotowe zawory mieszające: ARV 362 ProClick, Kvs 6,3 m3/h, PN10
