Zestaw Afriso: sprzęgło hydrauliczne BPS 961 AP, dwa człony z zaworem obrotowym ARV 362 i termostatycznym ATM 561, pompy AFRISO APH 160


Dostępność: na wyczerpaniu

Wysyłka w: 48h

Dostawa: sprawdź formy dostawy

Cena brutto: 2 669,00 zł

Cena regularna:

2669.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 2 169,92 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

4.5

Producent:

Kod produktu: 9096120

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 961 AP, człon z zaworem obrotowym ARV 362 i termostatycznym ATM 561, pompy AFRISO APH 160

maksymalna temperatura: 90°C
maksymalne ciśnienie: 6 bar
moc: max 70 kW
przyłącza od strony instalacji: GW G¾"
przyłącza od strony kotła: G1"
obieg 1: ARV 362 ProClick, Kvs 6,3 m³/h
obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C
pompy obiegowe: AFRISO APH 160

ZASTOSOWANIE

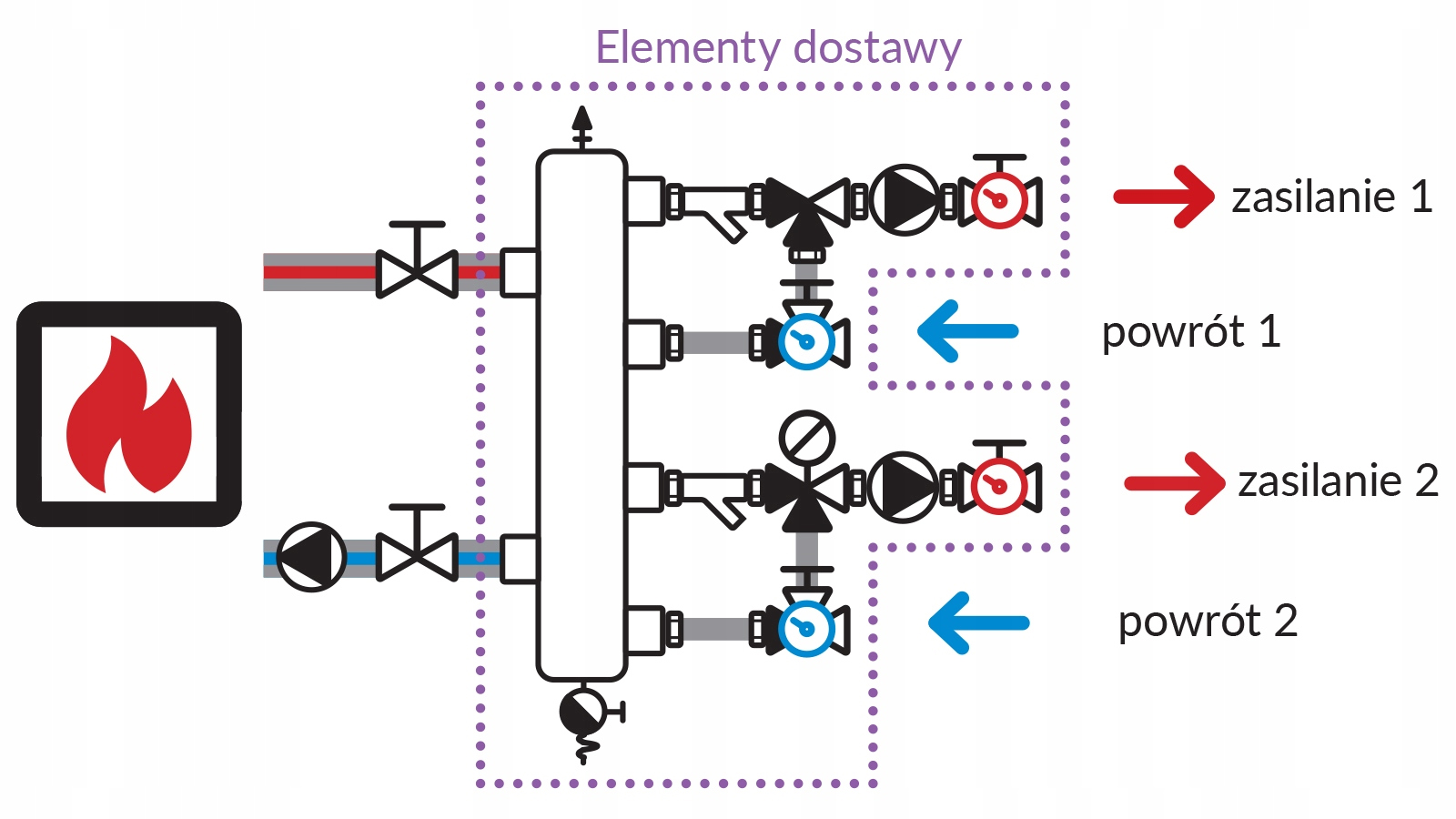

Zestawy mieszające ze sprzęgłem hydraulicznym BPS służą do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).

Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające BPS mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.

BUDOWA

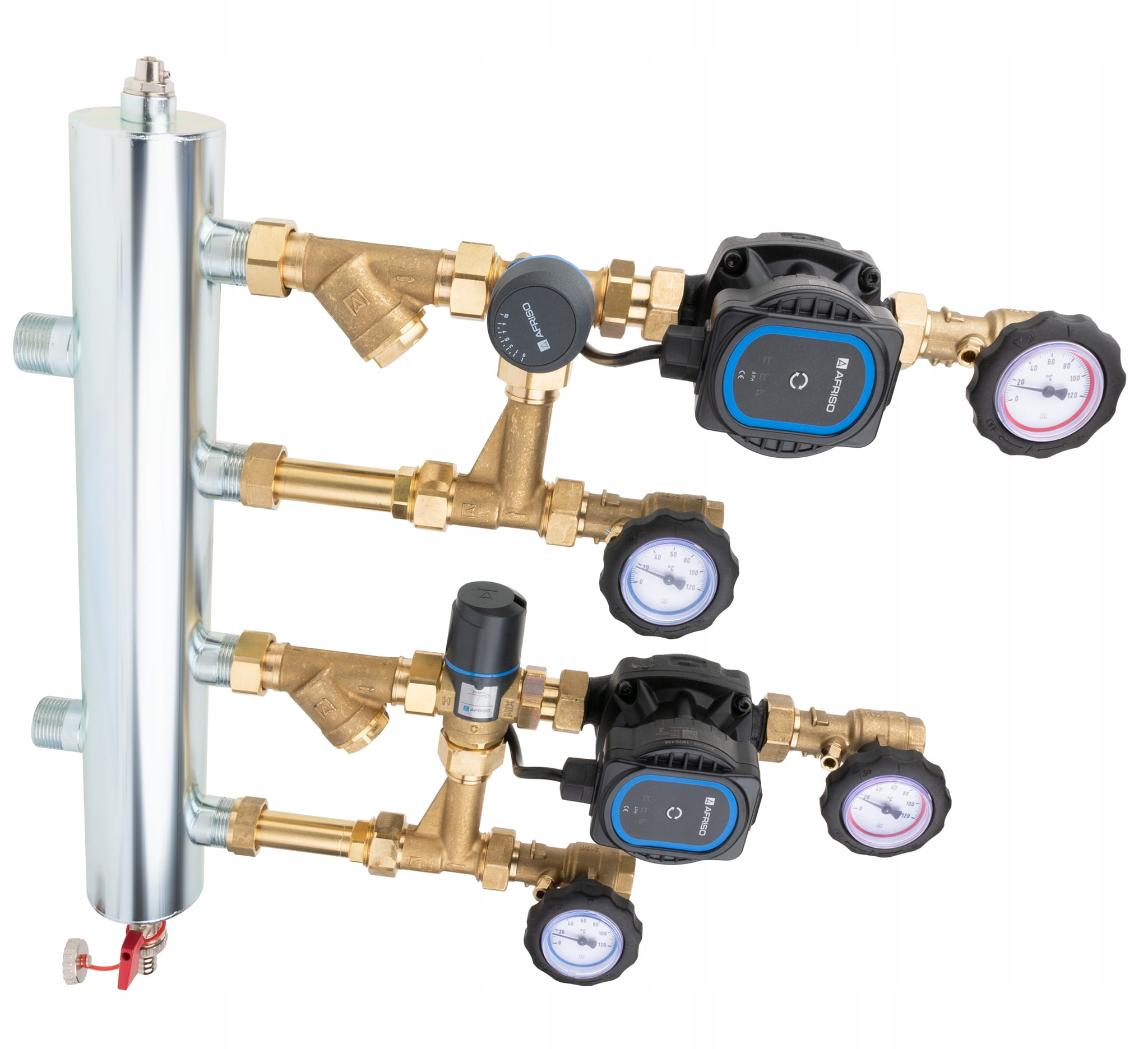

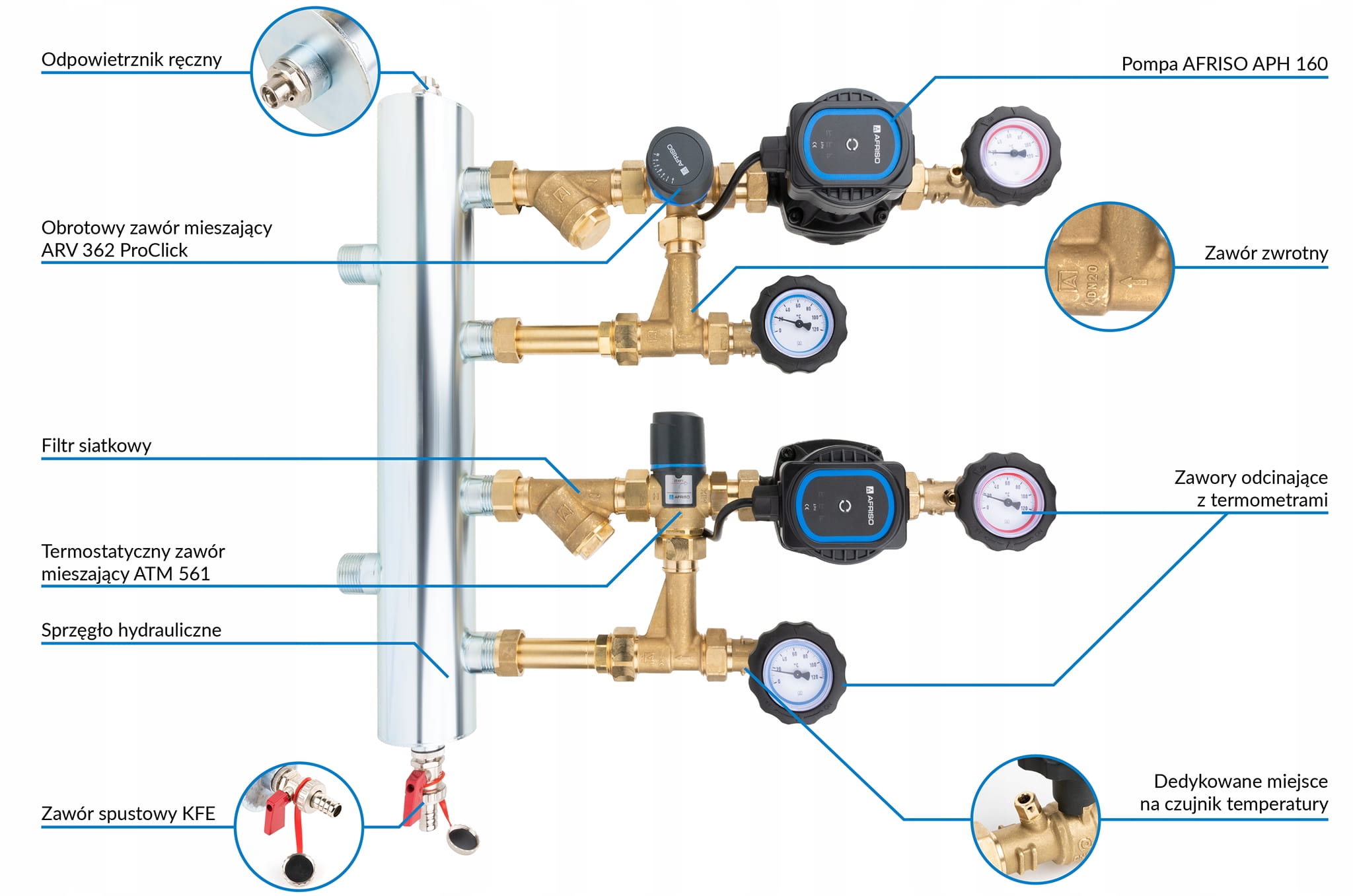

Zestawy mieszające BPS to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający oraz odpowietrznik ręczny. Zestaw od strony źródła ciepła posiada gwinty zewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.

SPRZĘGŁO HYDRAULICZNE 2OB ZESTAW MIESZAJĄCY AFRISO EAN (GTIN) 5902510010232

DANE TECHNICZNE

Przyłącza od strony źródła ciepła: G1”
Przyłącza od strony instalacji: GW G¾”
Przepływ przez sprzęgło: max 4,0 m3 /h
Moc sprzęgła: max 70 kW przy ΔT = 15K
Ciśnienie nominalne zestawu: PN10
Temperatura pracy zestawu: max 90°C
Ciśnienie nominalne sprzęgła: PN16
Stężenie glikolu: max 50%
Odpowietrznik: ręczny, G1/2”
Zawór spustowo-napełniający: obrotowy, G1/2”
Termometry: Ø40 mm, 0÷100°C
Filtry siatkowe: GW G1”, PN10
Zawory odcinające: G1’’ x GW G¾”, PN25
Zawory zwrotne: GW G1”, PN10

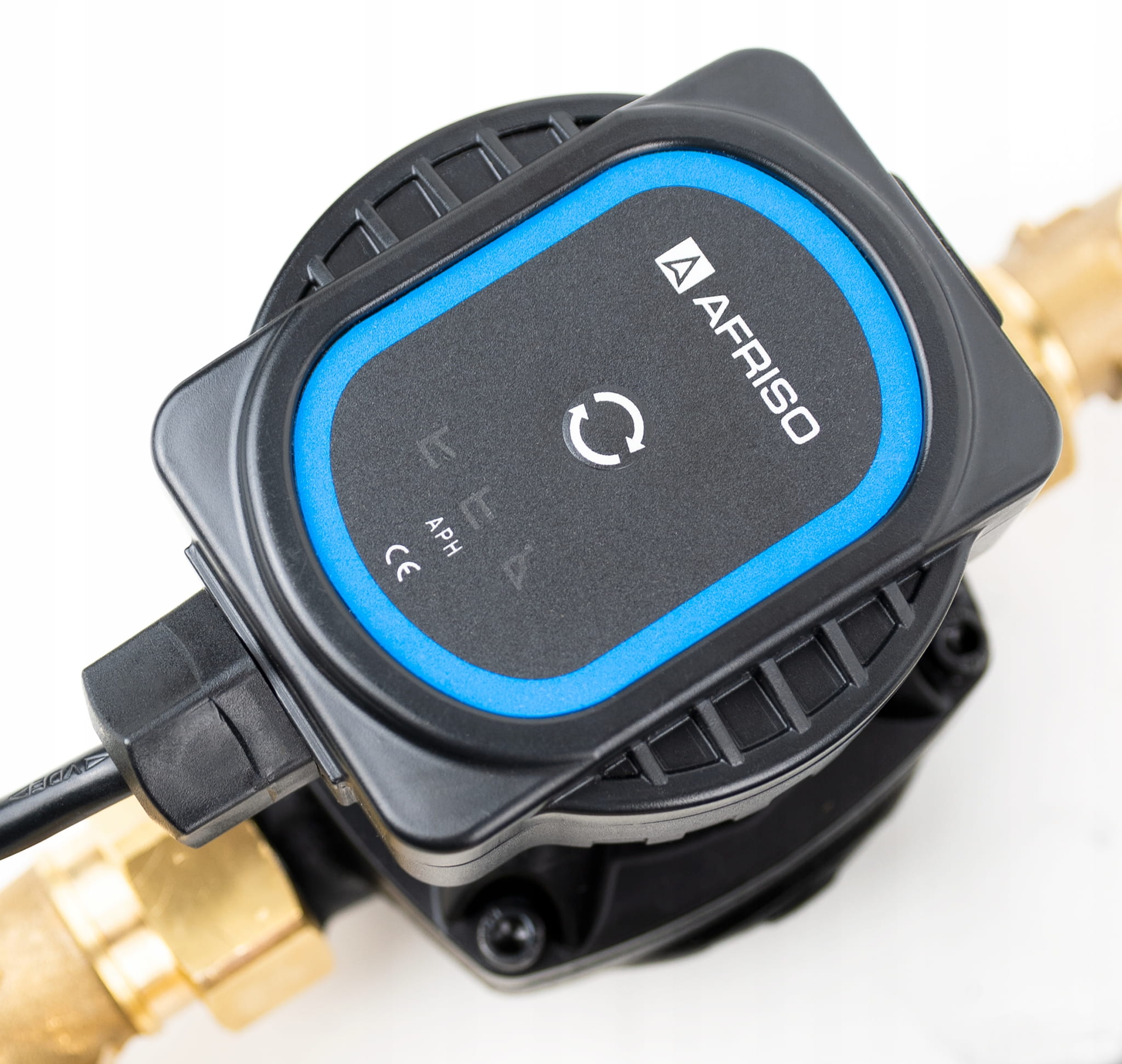

Pompy obiegowe: AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W (z kablem 1,6 m)

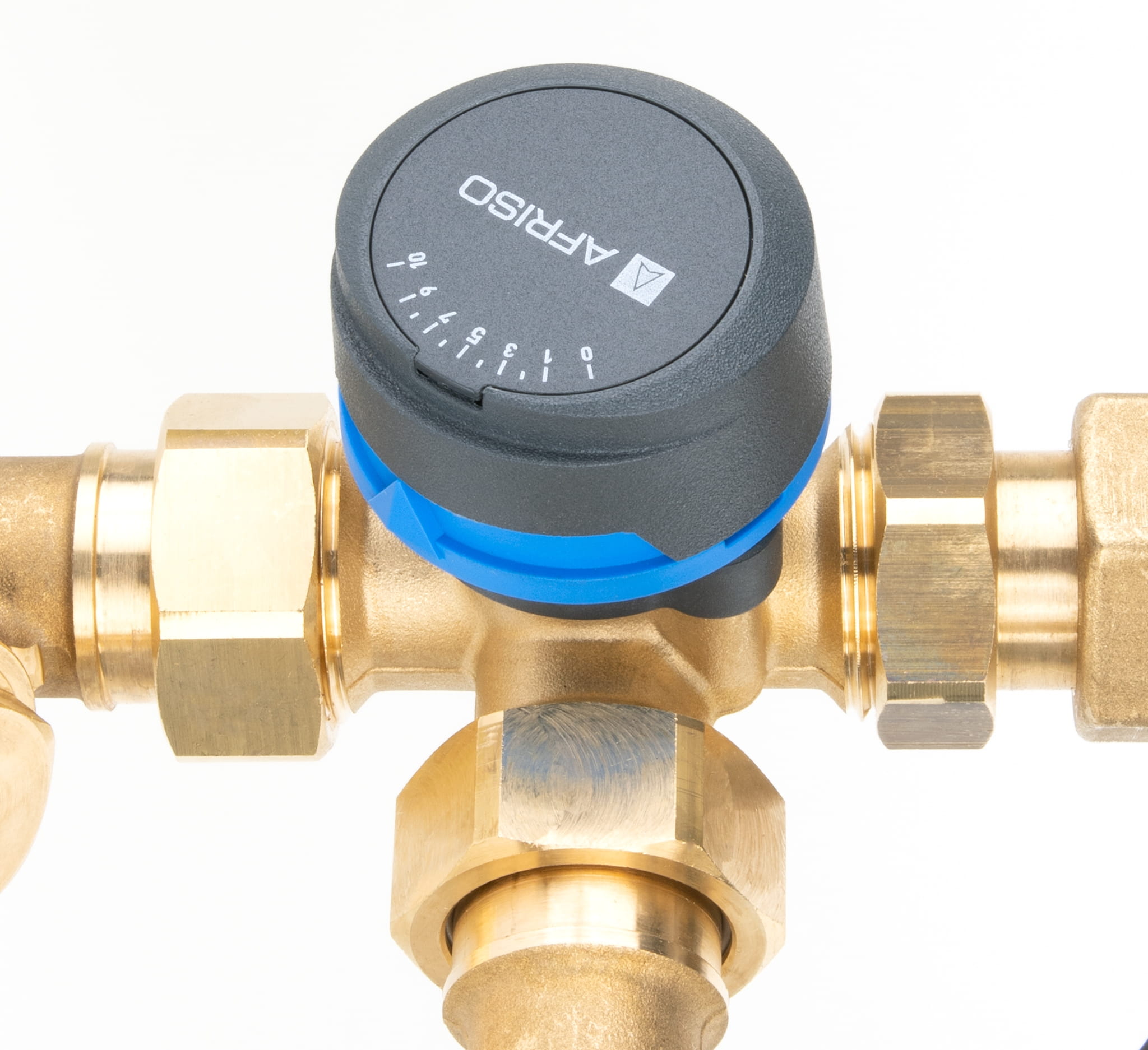

Obrotowy zawór mieszający: ARV 362 ProClick, Kvs 6,3 m3/h, PN10

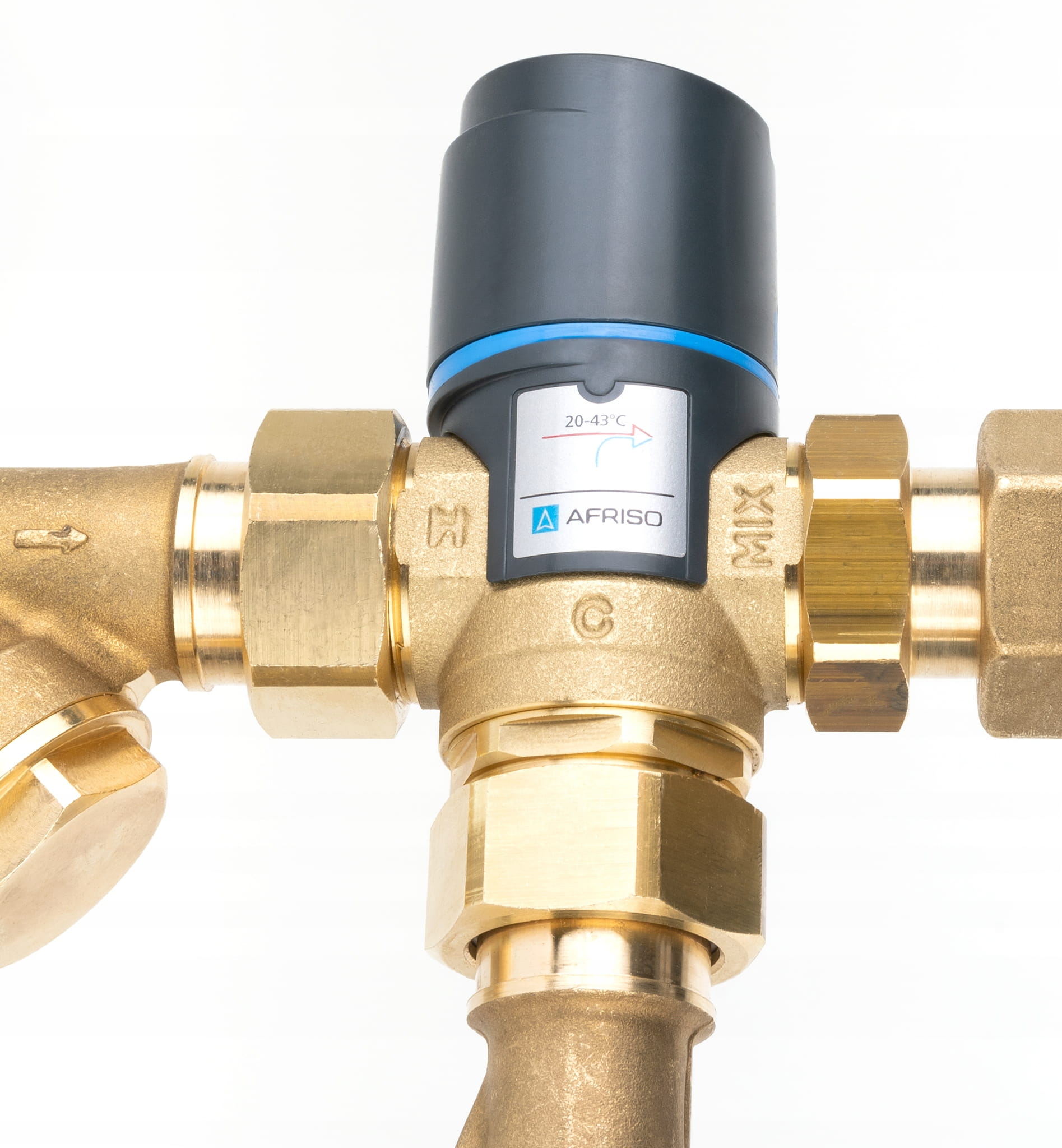

Termostatyczny zawór mieszający: ATM 561, Kvs 2,5 m3/h, 20÷43°C, PN10

SPRZĘGŁO HYDRAULICZNE 2OB ZESTAW MIESZAJĄCY AFRISO Kod producenta 9096120
