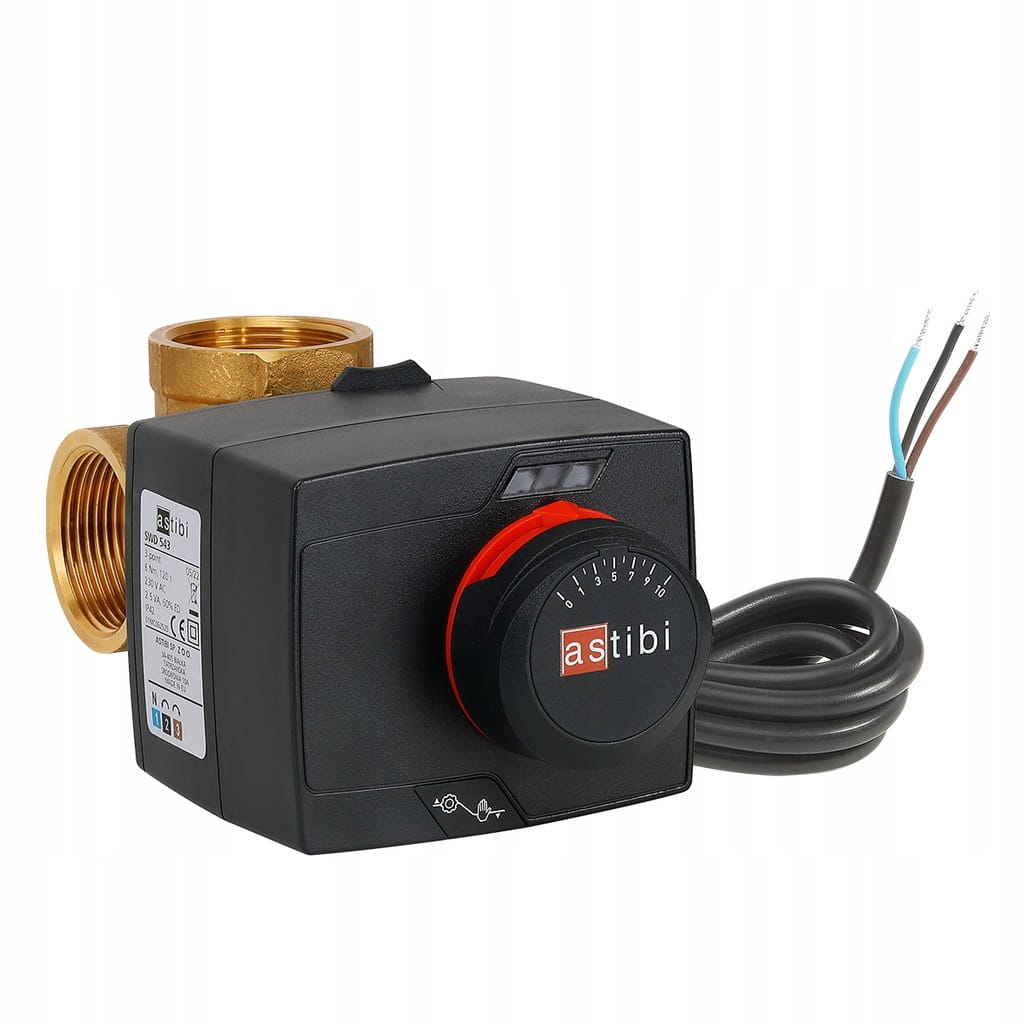

Zawór mieszający 3-drogowy ASTIBI - 1" DN25 + siłownik elektryczny 3-punktowy

Zestaw regulacyjny 1 "

• Siłownik elektryczny SWD 543 2 generacji, 3-punktowy, 230 V AC, 120 s, 6 Nm, ASTIBI z zestawem montażowym
• Zawór mieszający regulacyjny 3 drogowy 1 " DIAMOND

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Zestawy regulacyjne składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz siłownika elektrycznego SWD 543 ASTIBI nowej generacji z diodami sygnalizującymi pracę urządzenia (230 V AC, 3-punktowy, czas obrotu 120 s).

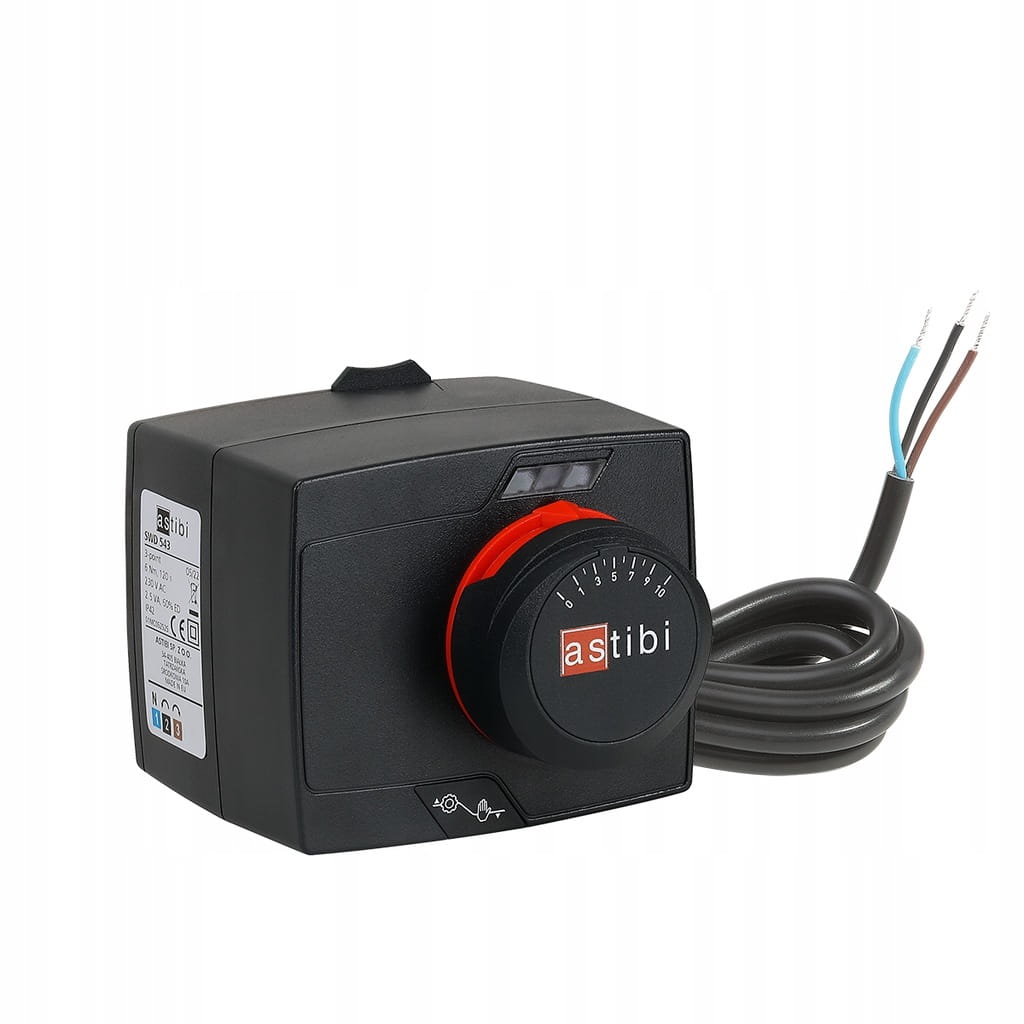

OPIS SIŁOWNIKA

Siłowniki elektryczne ASTIBI SWD przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką.

Dane techniczne siłownika :

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe

Siłownik współpracuje z zaworami:

• ESBE
• Afriso
• Herz
• Womix
• Honeywell
• Wita
• Diamond
• astibi

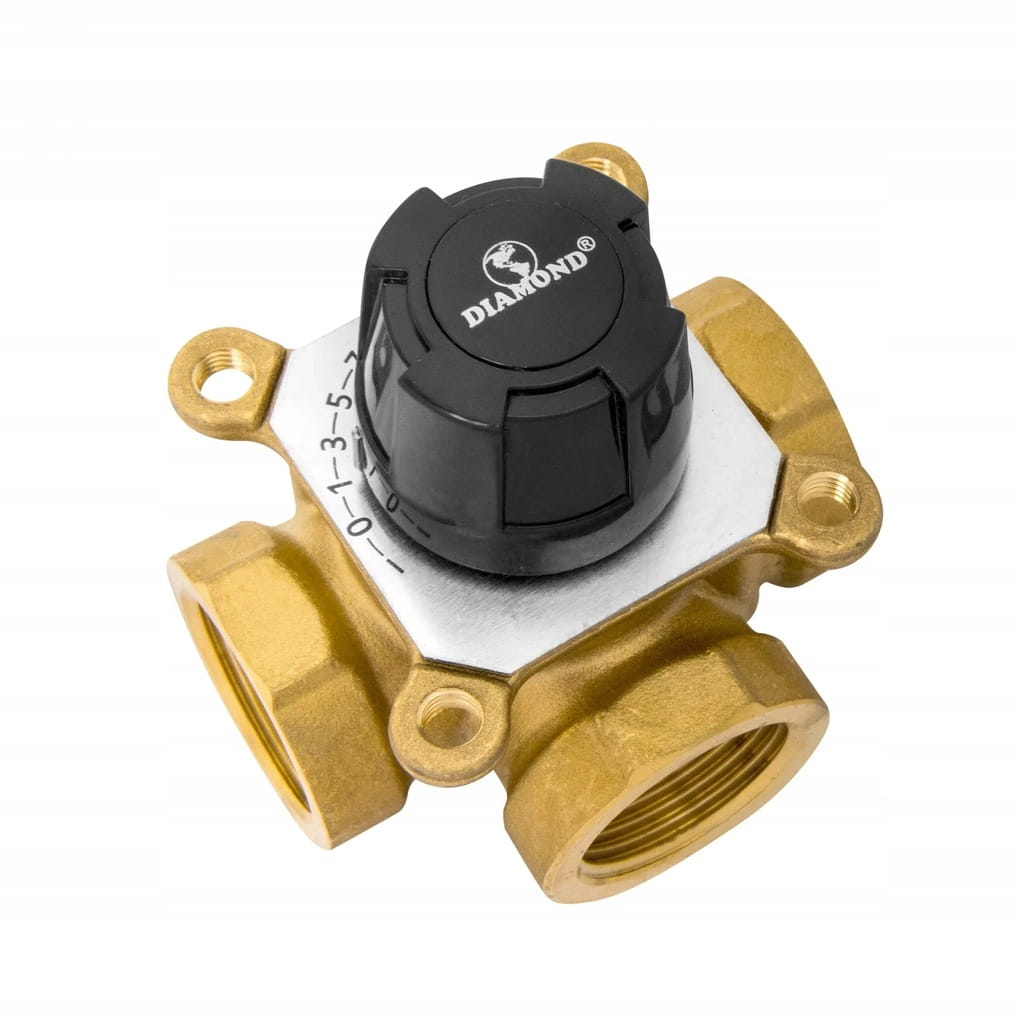

Dane techniczne zaworu:

• Średnica przyłącza: 1''
• Przepustowość: 10 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz CW617N

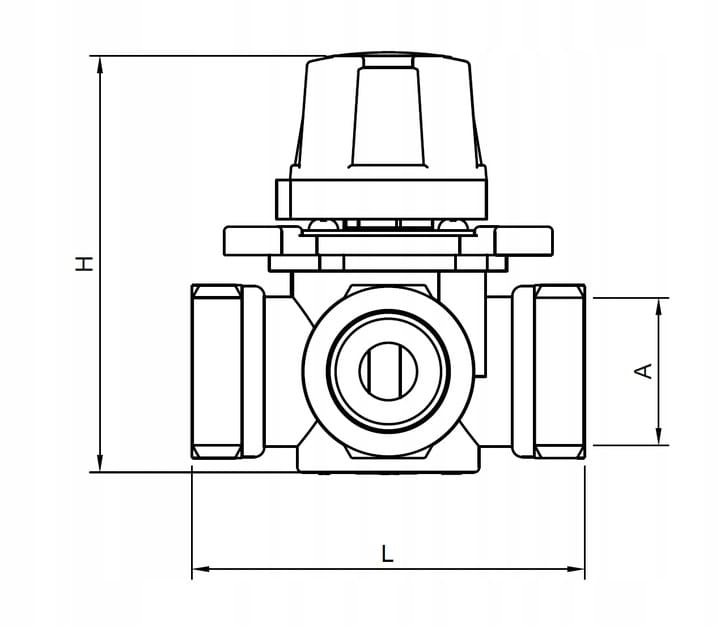

Wymiar A: Rp 1''

Wymiar H: 81,5 mm

Wymiar L: 80 mm

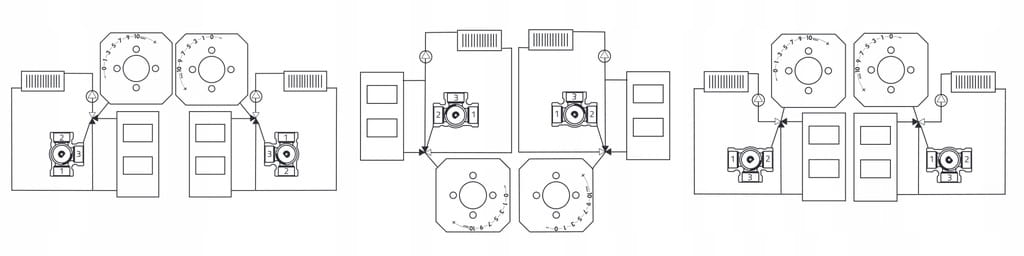

Przykładowe schematy montażowe :
