Grupa pompowa BPS 996 AP, z obrotowym zaworem mieszającym ARV 362 z siłownikiem ARM 343 ProClick, pompa AFRISO APH 160
Opis
Grupa pompowa BPS 996 AP, z obrotowym zaworem mieszającym ARV 362 z siłownikiem ARM 343 ProClick, pompa AFRISO APH 160
- maksymalne ciśnienie: 6 bar
- przyłącza od strony instalacji: GW G¾"
- przyłącza od strony źródła ciepła: nakrętka G1"

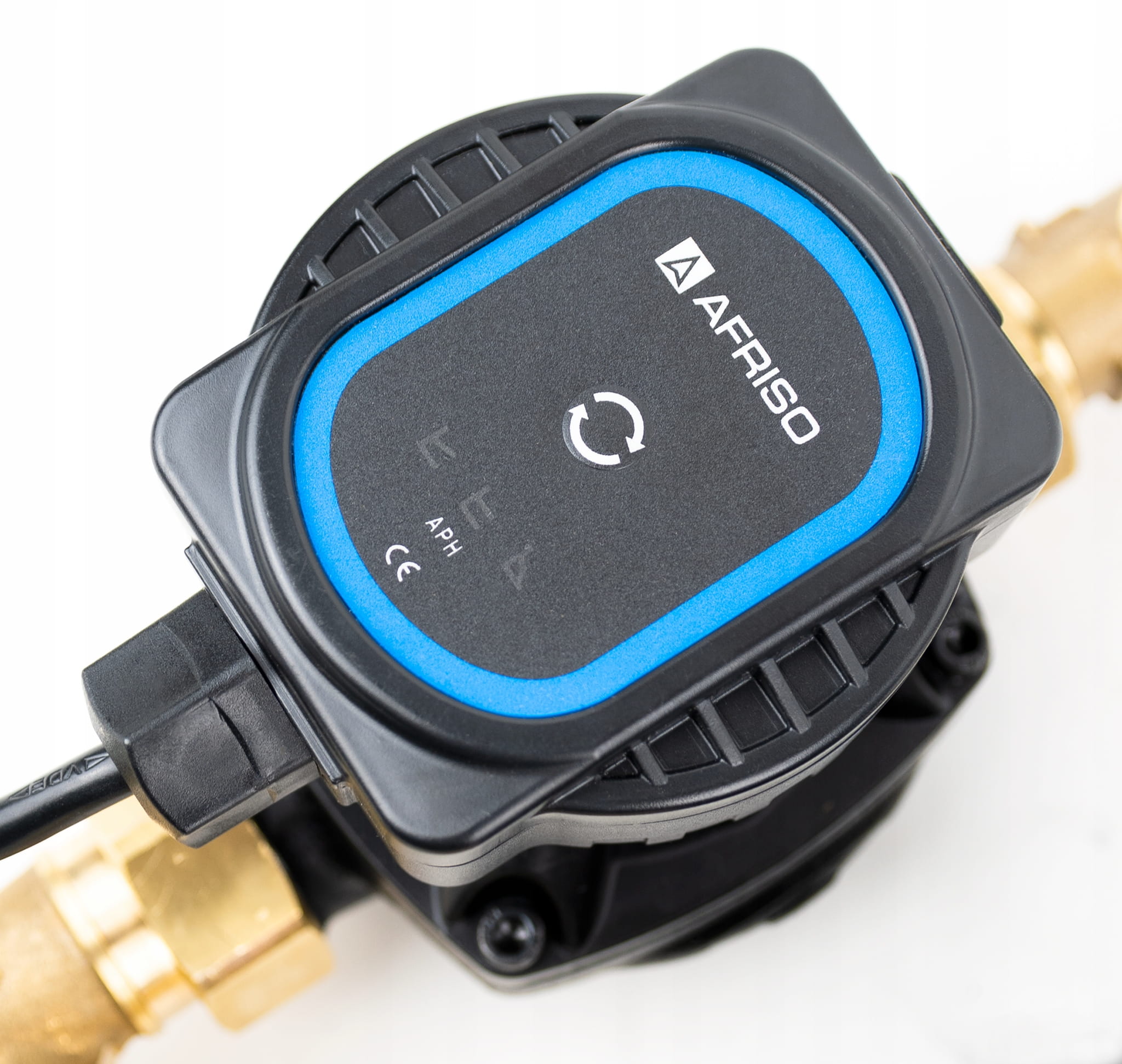

- pompa obiegowa: AFRISO APH 160 15-7/130 mm
- maksymalna temperatura medium: 90°C
- Kvs zaworu mieszającego: 6,3 m³/h
ZASTOSOWANIE
Grupy pompowe BPS dedykowane są do montażu z rozdzielaczem ze sprzęgłem hydraulicznym BLH 890 (Art. -Nr 90 890 10). Mogą być również wykorzystane jako niezależne grupy pompowe wbudowane w dowolną instalację grzewczą zgodną z PN-EN 12828. Mogą służyć do przyłączenia np. instalacji grzejnikowej, płaszczyznowej (np. podłogowej) lub ładowania zasobnika na ciepłą wodę użytkową.
BUDOWA

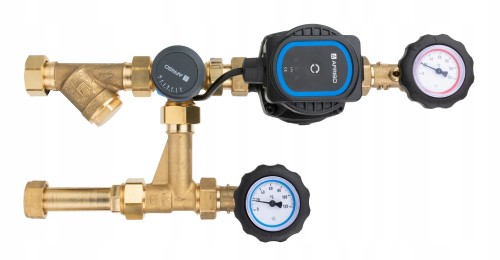

Grupy pompowe BPS to gotowe układy hydrauliczne. W zależności od wybranej wersji do grup pompowych BPS można podłączyć odbiorniki bezpośrednio (bez zaworu mieszającego), z wykorzystaniem termostatycznego zaworu mieszającego ATM (20÷43°C) lub obrotowego zaworu mieszającego ARV ProClick.

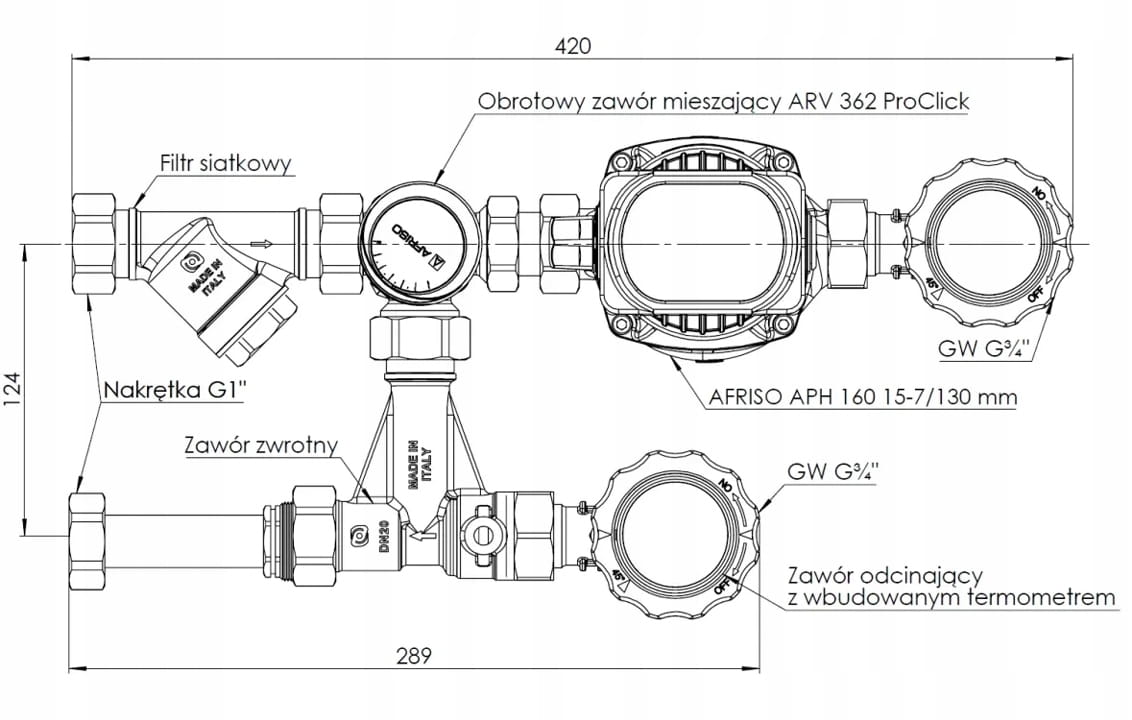

Grupy BPS wyposażono w pompę obiegową oraz niezbędną armaturę – filtr siatkowy, zawór odcinający na zasilaniu (z tuleją do montażu czujnika temperatury), zawór odcinający na powrocie oraz zawór zwrotny.
Możliwość montażu ze źródłem ciepła po prawej i lewej stronie.
DANE TECHNICZNE
- Przyłącza od strony źródła ciepła | instalacji G1” | GW G¾”
- Ciśnienie nominalne zestawu max 6 bar
- Temperatura pracy max 90°C
- Stężenie glikolu max 50%
- Termometry Ø50 mm, 0÷120°C
- Pompa obiegowa AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)
- Obrotowy zawór mieszający ARV 362 ProClick, Kvs 6,3 m3/h, PN10

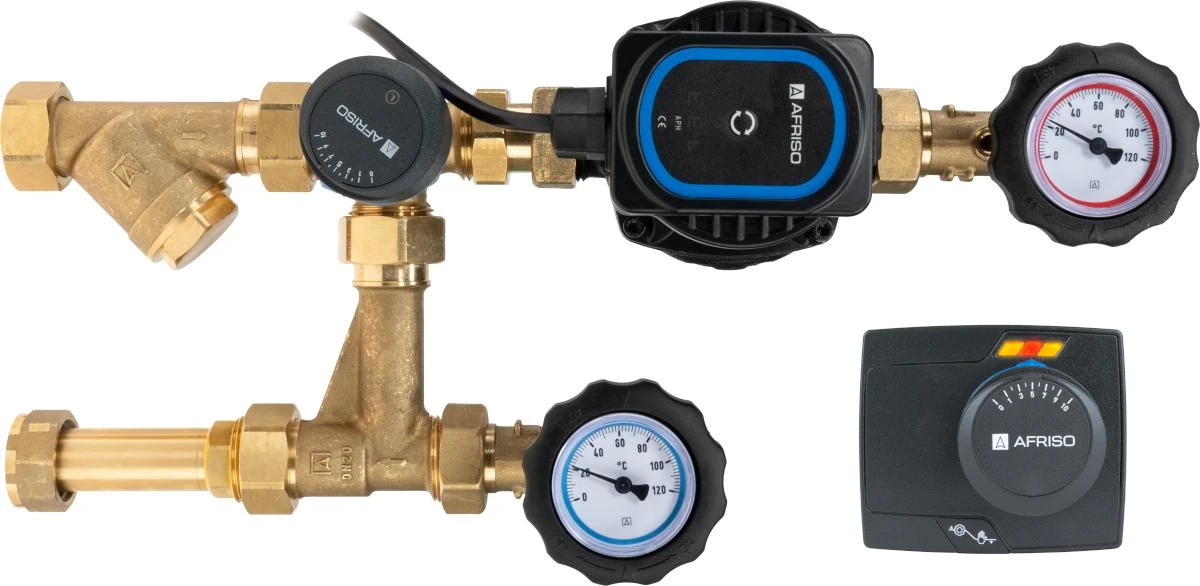

- Siłownik 3-pkt 230V ARM 343 ProClick
W komplecie uszczelki do połączenia źródła/rozdzielacza.
