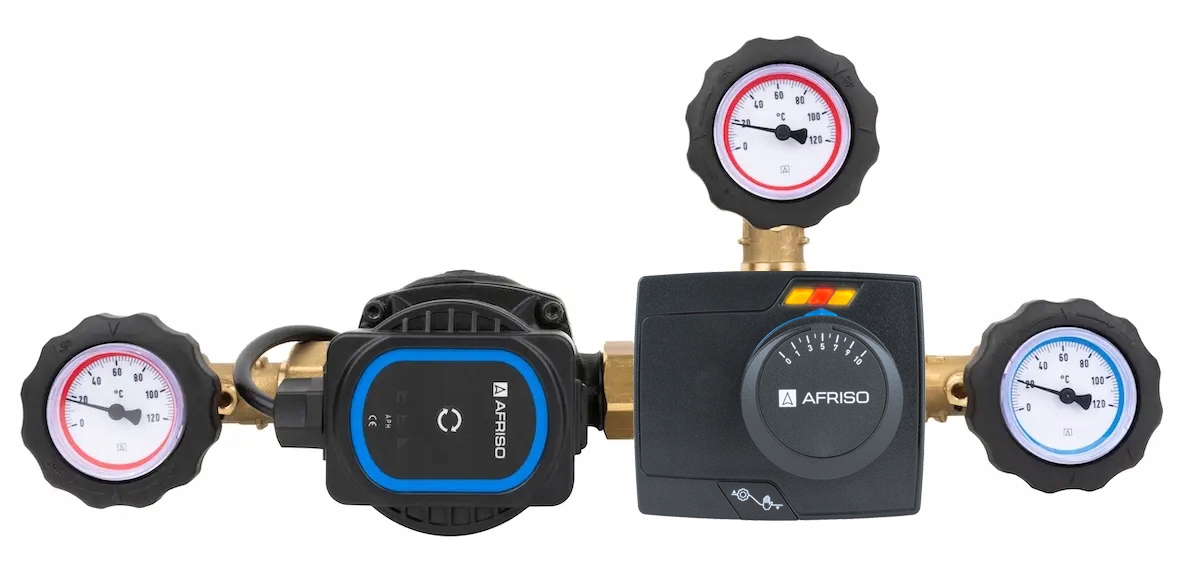

Grupa ochrony powrotu kotła BRA 130 AP z zaworem obrotowym ARV 362 z siłownikiem ARM 343 ProClick, pompa AFRISO APH 160

• maksymalne ciśnienie: 6 bar
• pompa obiegowa: AFRISO APH 160 15-7/130 mm
• przyłącza: GW G1''
• Kvs zaworu mieszającego: 6,3 m³/h

NOWOŚĆ NA RYNKU

ZASTOSOWANIE

Grupy pompowe ochrony powrotu kotła BTA i BRA stosowane są w instalacjach grzewczych z kotłami stałopalnymi. Montowane na powrocie z instalacji. Mieszają w odpowiednich proporcjach strumienie czynnika, zabezpieczając kocioł przed korozją niskotemperaturową powstającą przez powrót medium o zbyt niskiej temperaturze.

Utrzymanie temperatury powrotu na stałym, określonym przez producenta kotła poziomie zabezpiecza go przed kondensacją wilgoci na płaszczu wodnym i zanieczyszczeniami paleniska przez smoły i sadze. Odpowiednio wysoka temperatura powrotu wydłuża żywotność kotła i zwiększa jego sprawność.

Urządzenia do ochrony temperatury powrotu powinny być montowane w każdej instalacji z buforem ciepła (zbiornikiem akumulacyjnym). Są też zalecane przy każdym kotle na paliwo stałe.

BUDOWA

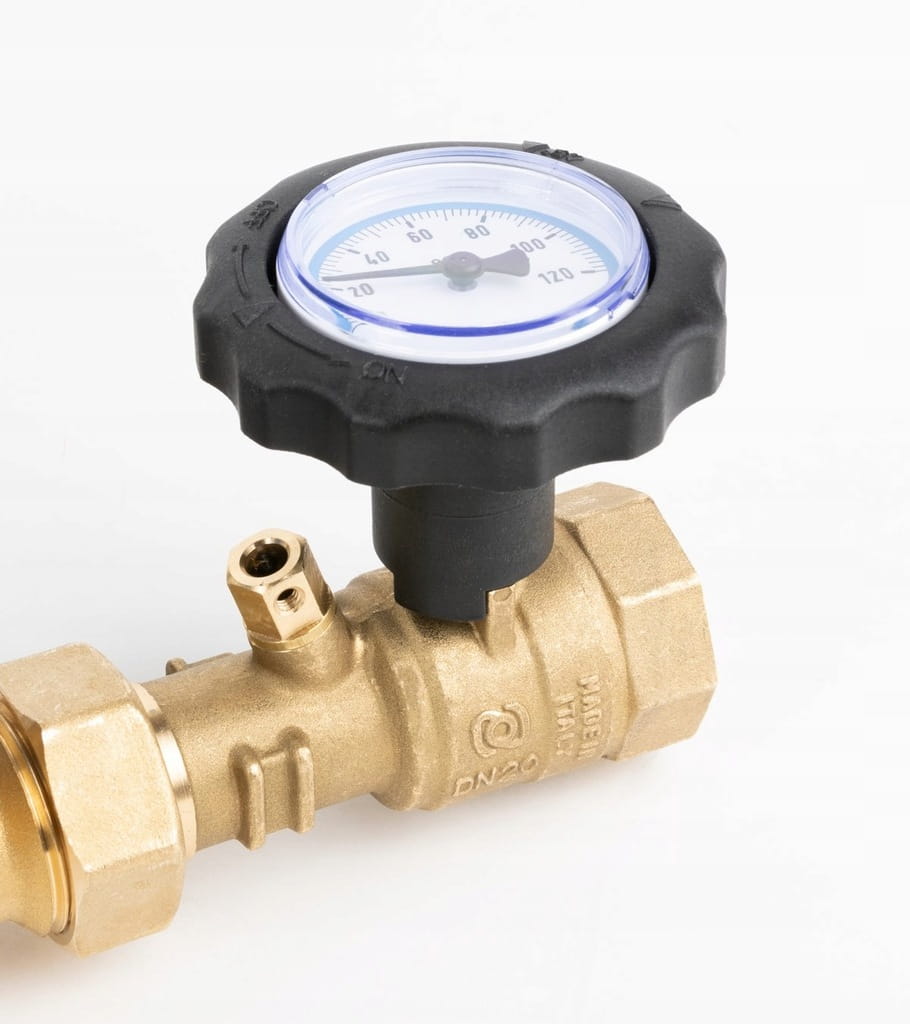

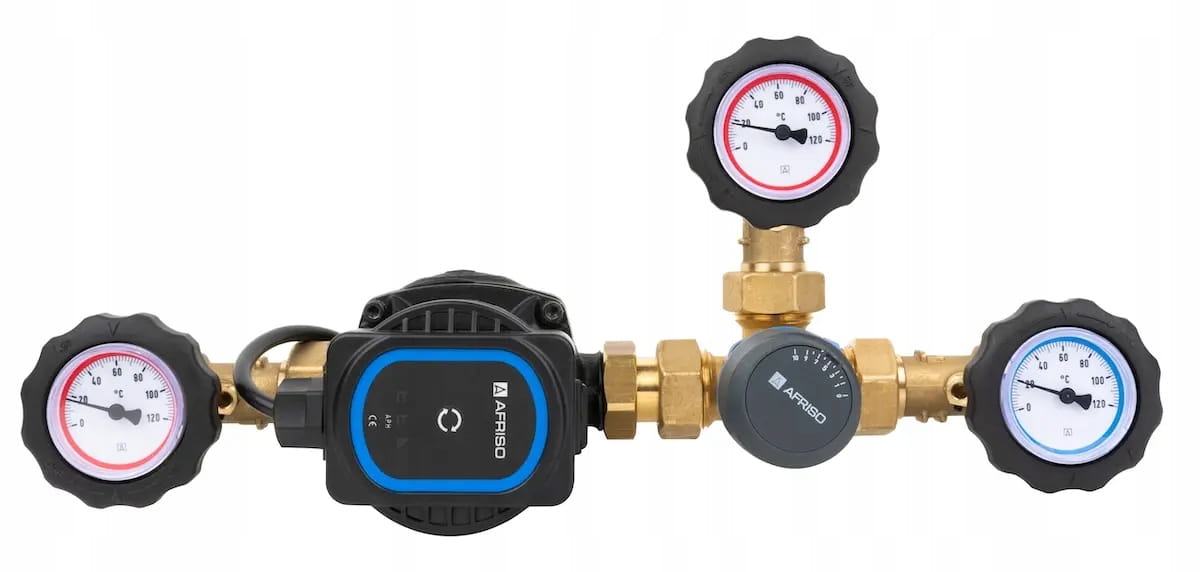

Grupy składają się z trzech zaworów odcinających ze zintegrowanymi termometrami, pompy obiegowej i zaworu mieszającego. Zawór odcinający z niebieskim termometrem wyposażono w zawór zwrotny.

W grupie BRA obrotowy zawór mieszający ARV ProClick.

DANE TECHNICZNE

• Przyłącza GW G1”
• Ciśnienie pracy max 6 bar
• Temperatura pracy max 90°C
• Stężenie glikolu max 50%
• Termometry Ø50 mm, 0÷120°C
• Zawory odcinające DN20, PN16
• Zawór odcinający z wbudowanym zaworem zwrotnym DN20, PN10
• Pompa obiegowa AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)

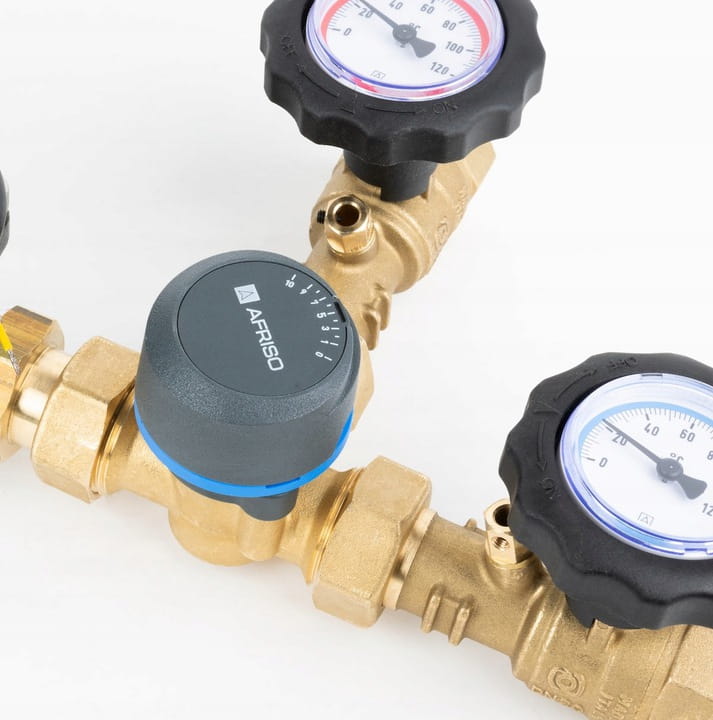

• Obrotowy zawór mieszający ARV 362 ProClick, Kvs 6,3 m3/h, PN10

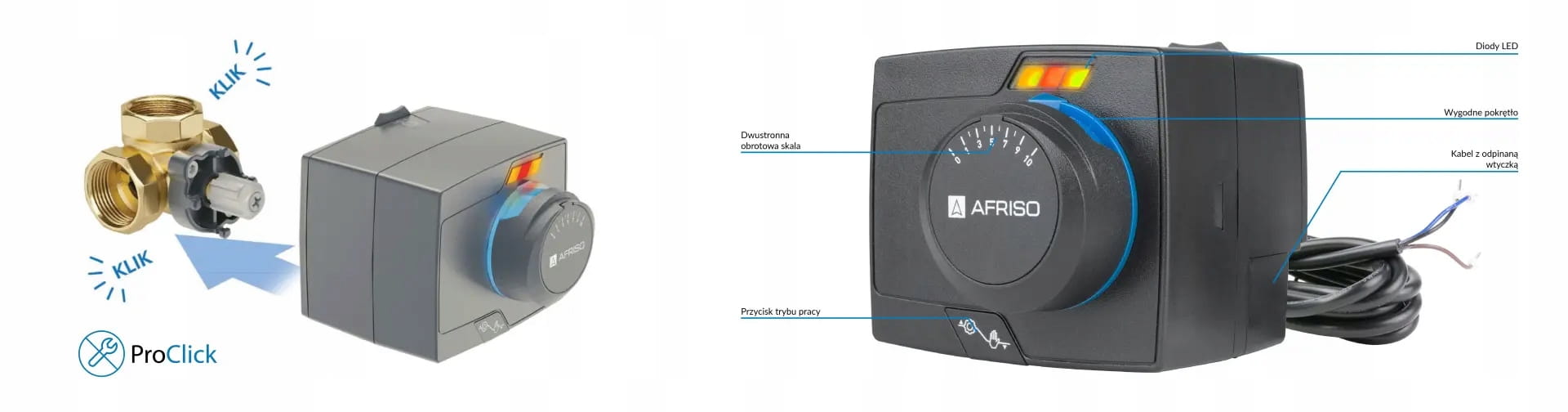

• Siłownik 3-pkt 230V ARM 343 ProClick
• Użyte materiały mosiądz, stal, tworzywo sztuczne

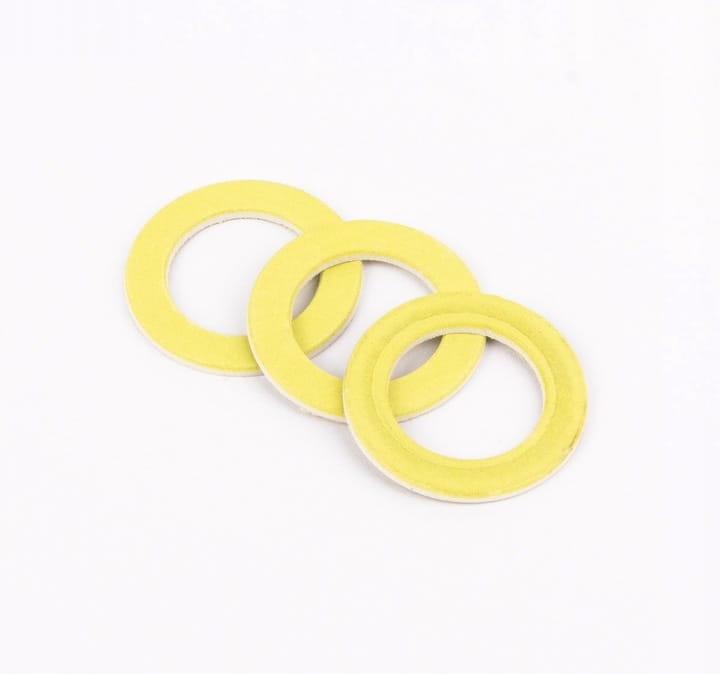

• Komplet uszczelek w zestawie.

Grupy należy montować na przewodzie powrotnym do źródła ciepła.
