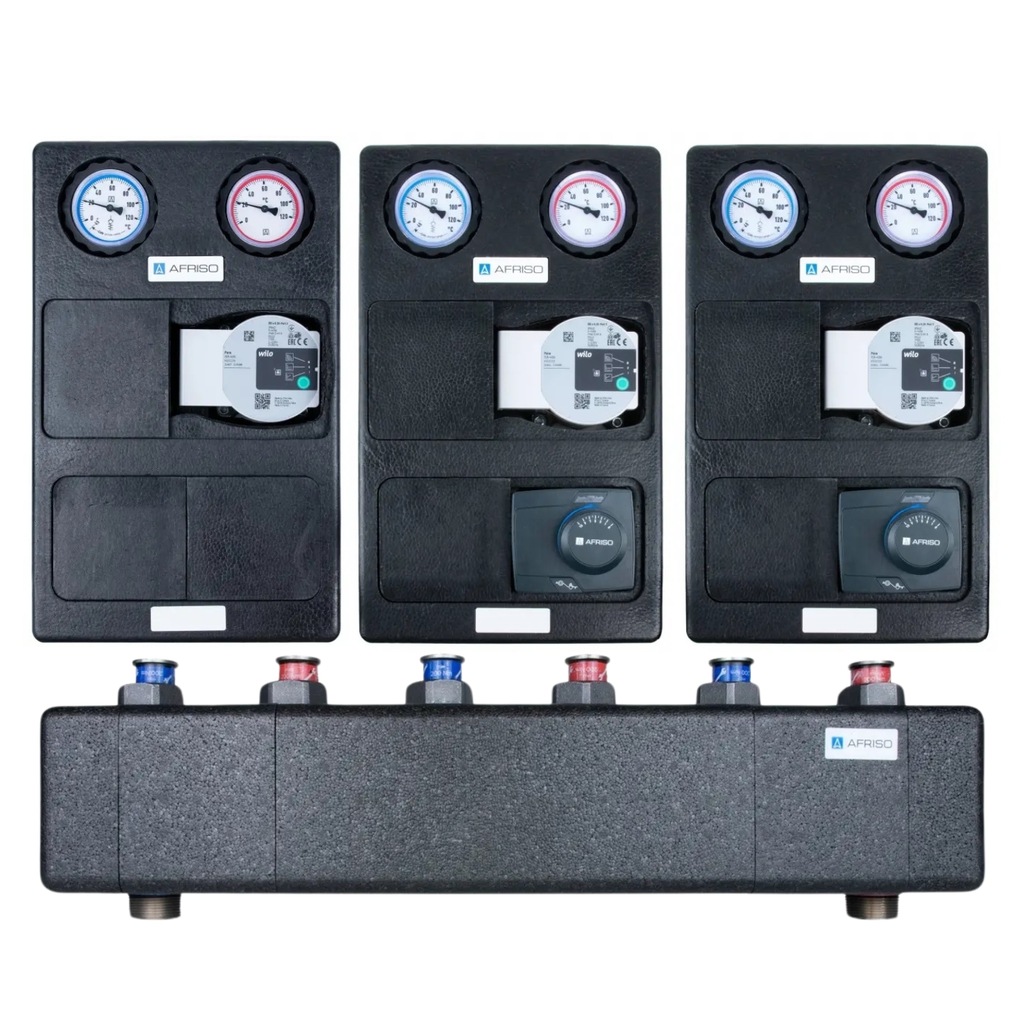

Rozdzielacz ze sprzęgłem hydraulicznym KSV 125-2, do 70 kW, dla 3 obiegów

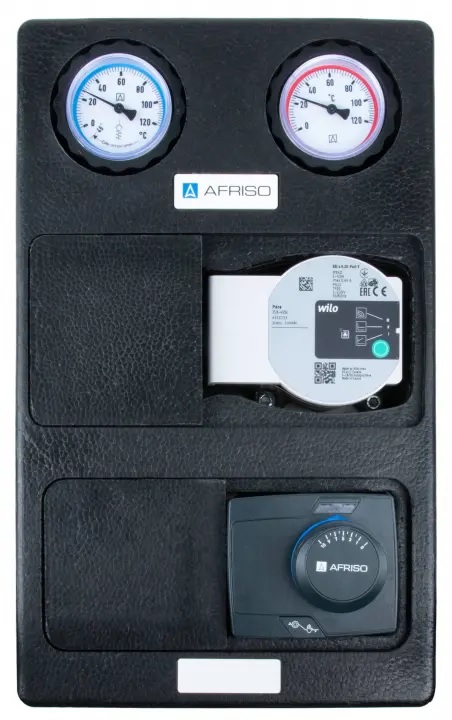

1 x Grupa pompowa PrimoTherm K 180-1 DN25, bez mieszania, pompa Wilo

2 x Grupa pompowa PrimoTherm K 180-2 DN25, zawór mieszający, siłownik ARM 343, pompa Wilo

Zastosowanie

• Stosowana w instalacjach grzewczych i chłodzących.
• Montowana na rozdzielaczu KSV, buforze ABT 50/ABT 160 lub jako niezależny element instalacji.
• Przeznaczona do przetłaczania medium w instalacji i regulacji temperatury zasilania obiegu grzewczego.

Opis

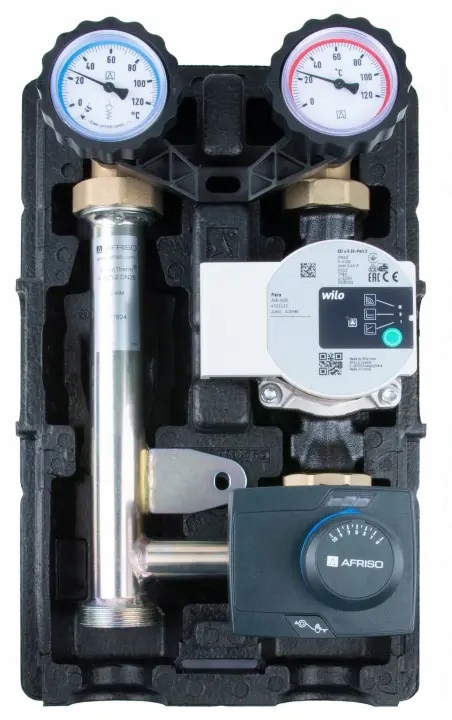

• Krótsza, bardziej kompaktowa wersja grup PrimoTherm.

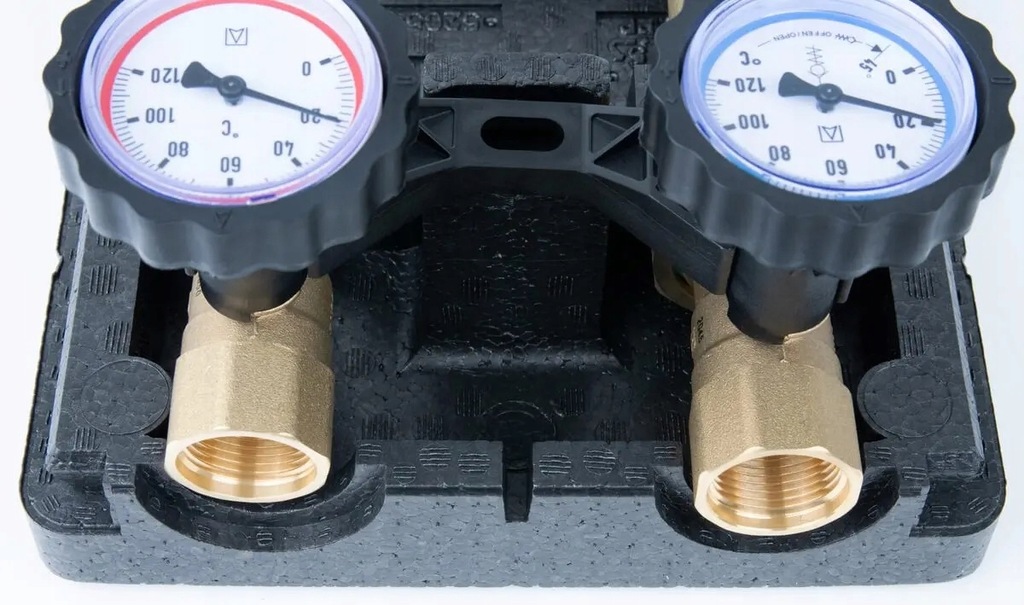

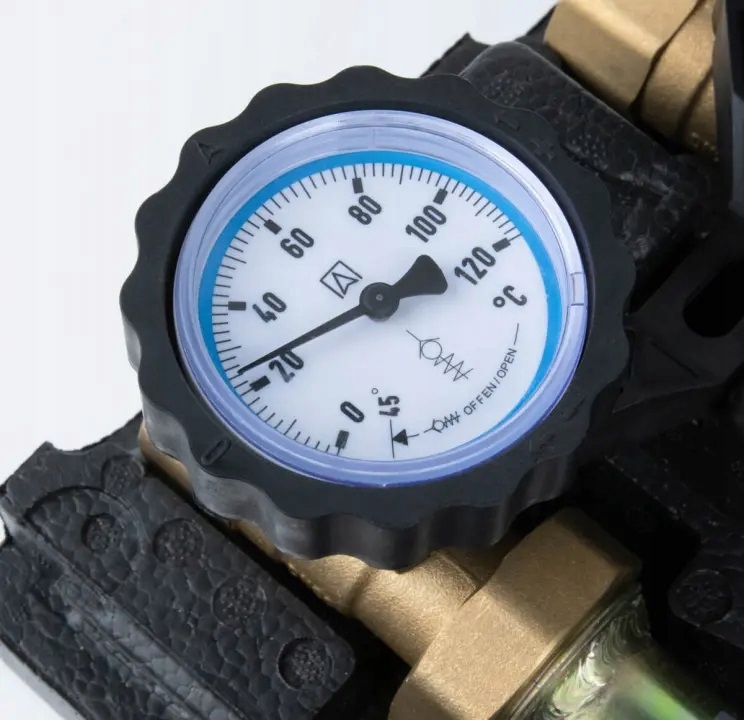

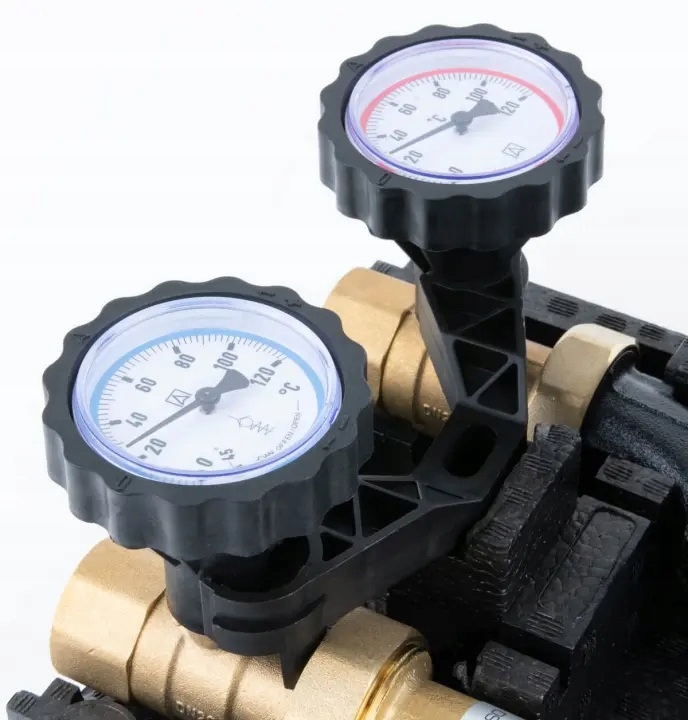

• Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie i izolację termiczną.

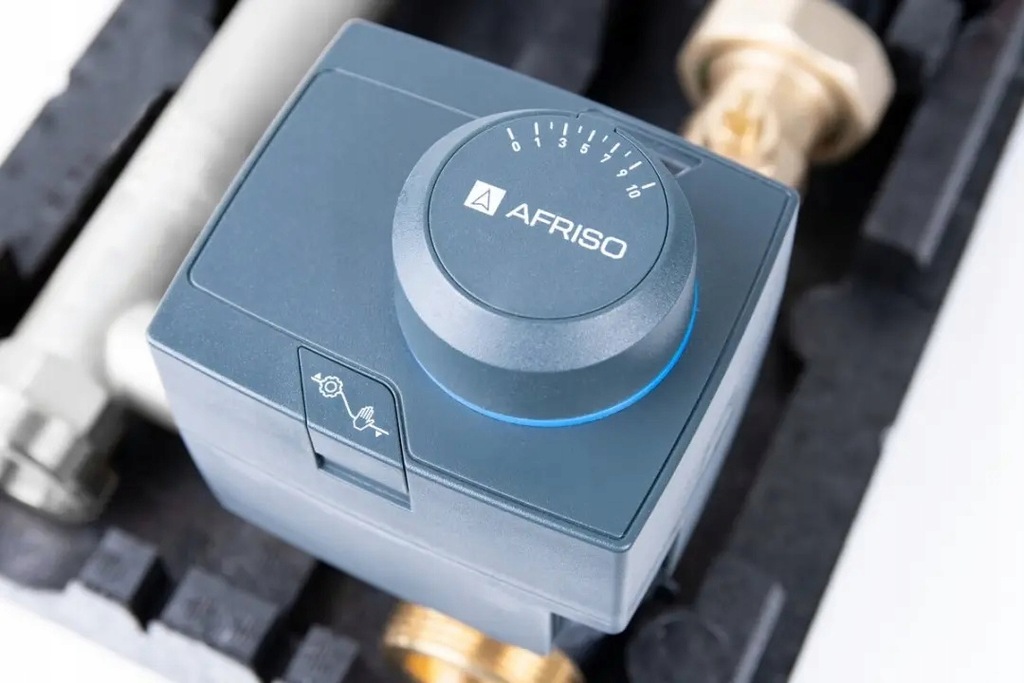

• Zainstalowany zawór mieszający ARV Kvs12, pompa AFRISO APH 25-7/180 oraz siłownik ARM 343 ProClick (3-pkt., 230 V, 120 s).
• Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.

• Kołki montażowe.
• Tuleje zaciskowe na czujniki temperatury.
• Uszczelki do połączenia źródła ciepła.
• Adapter do montażu siłownika na zaworze mieszającym.
• Naklejki do oznaczenia obiegu.

Dane techniczne

• przyłącza od strony instalacji 2x GW G1"
• przyłącza od strony rozdzielacza 2x G1½"
• pompa obiegowa AFRISO APH 361 25-7/180 mm
• maksymalna temperatura medium 90°C
• maksymalne ciśnienie 10 bar
• rozstaw przyłączy do rozdzielacza 125 mm
• Kvs zaworu mieszającego 12 m³/h

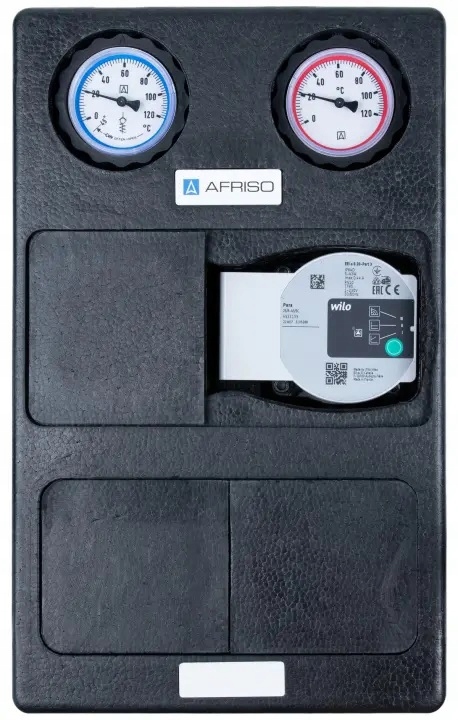

Zastosowanie

• Stosowana w instalacjach grzewczych i chłodzących.
• Montowana na rozdzielaczu KSV, buforze ABT 160 lub jako niezależny element instalacji.
• Przeznaczona do przetłaczania medium w instalacji.

Opis

• Krótsza, bardziej kompaktowa wersja grup PrimoTherm.
• Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą i izolację termiczną.

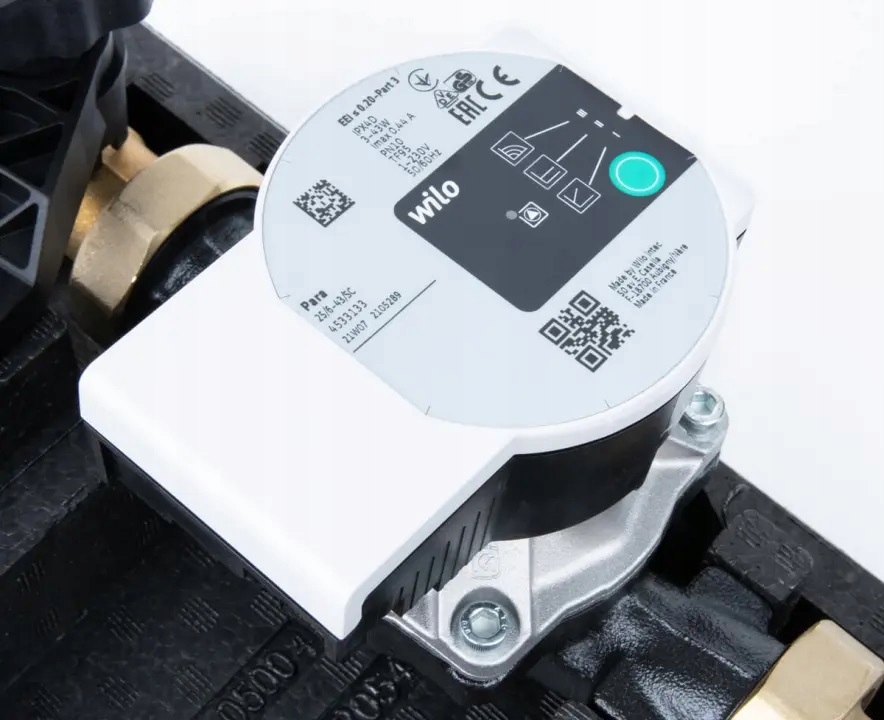

• Zainstalowana pompa Wilo Para SC 25/6.
• Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.

• Kołki montażowe.
• Tuleje zaciskowe na czujniki temperatury.
• Uszczelki do połączenia źródła ciepła.
• Naklejki do oznaczenia obiegu.

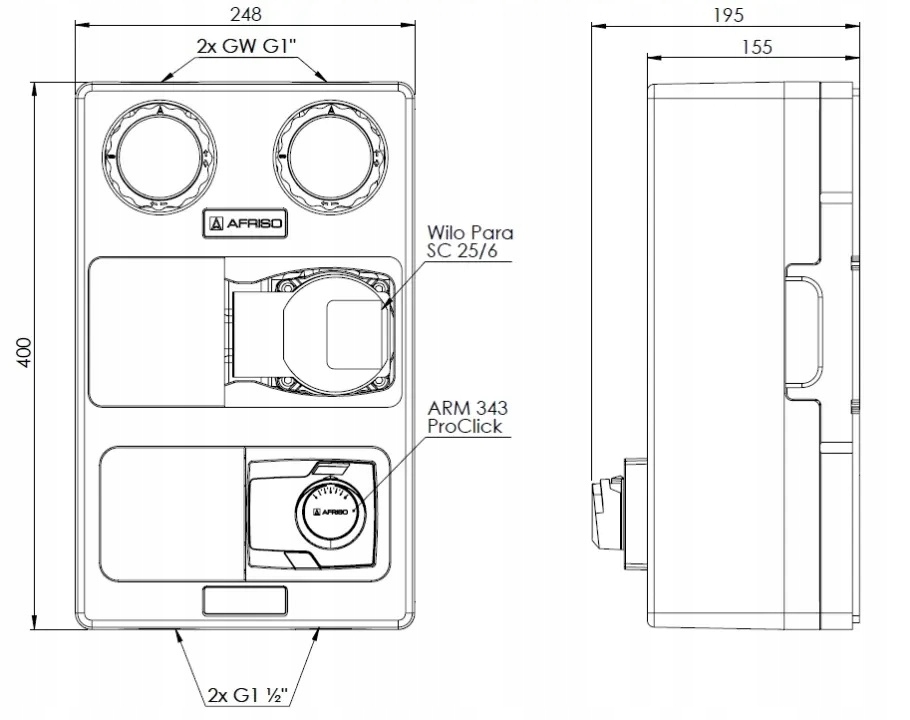

Dane techniczne

• zasilanie 230 V AC
• przyłącza od strony instalacji 2x GW G1"
• maksymalna temperatura medium 90°C
• pompa obiegowa Wilo Para SC 25/6
• maksymalne ciśnienie 10 bar
• przyłącza od strony rozdzielacza 2x G1½"
• Kvs grupy 6,2 m³/h
• rozstaw przyłączy do rozdzielacza 125 mm

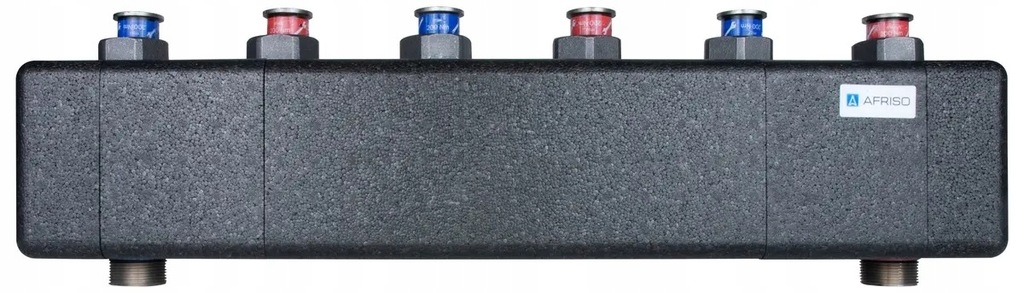

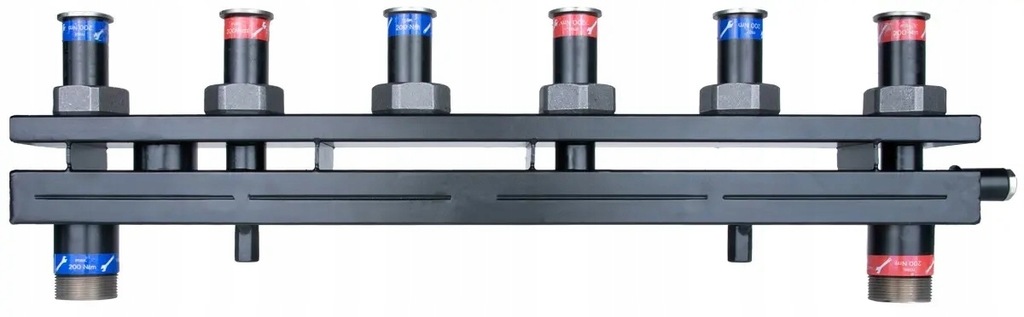

Zastosowanie

• Stosowany w instalacjach grzewczych i chłodzących.
• Montowany na ścianie pomiędzy źródłem ciepła lub chłodu a grupami pompowymi.
• Przeznaczony do szybkiego i wygodnego podłączenia dwóch grup pompowych PrimoTherm do źródła ciepła.
• Zintegrowane sprzęgło hydrauliczne zapewnia niezależną pracę obiegu źródła ciepła od obiegów instalacji grzewczej.

Opis

• Dwie pary przyłączy zasilających i powrotnych obiegów pompowych.
• Przyłącza od strony instalacji dostosowane do grup pompowych PrimoTherm.
• Przyłącze boczne GW G1/2" umozliwia wkręcenie tulei na czujnik temperatury.
• Wyposażony w izolację termiczną.

• Uchwyty do montażu naściennego.
• Kołki montażowe.
• Uszczelki do połączenia obiegów grzewczych/chłodzących.
• Korek

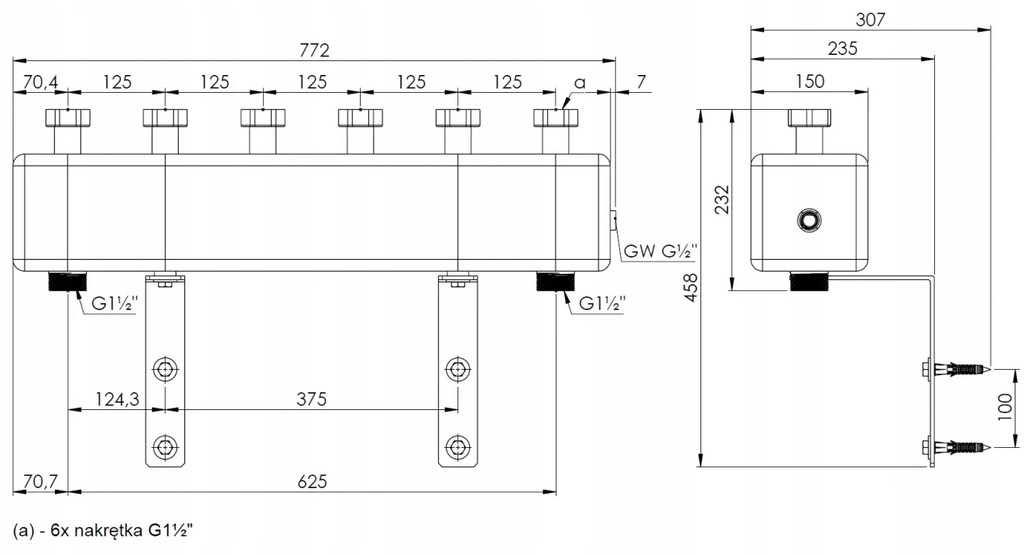

Dane techniczne

• maksymalne ciśnienie 6 bar
• przyłącza od strony instalacji 6x nakrętka G1½"
• maksymalna temperatura medium 110°C
• przyłącza od strony źródła ciepła 2x G1½"
• przepływ max 3,0 m³/h
