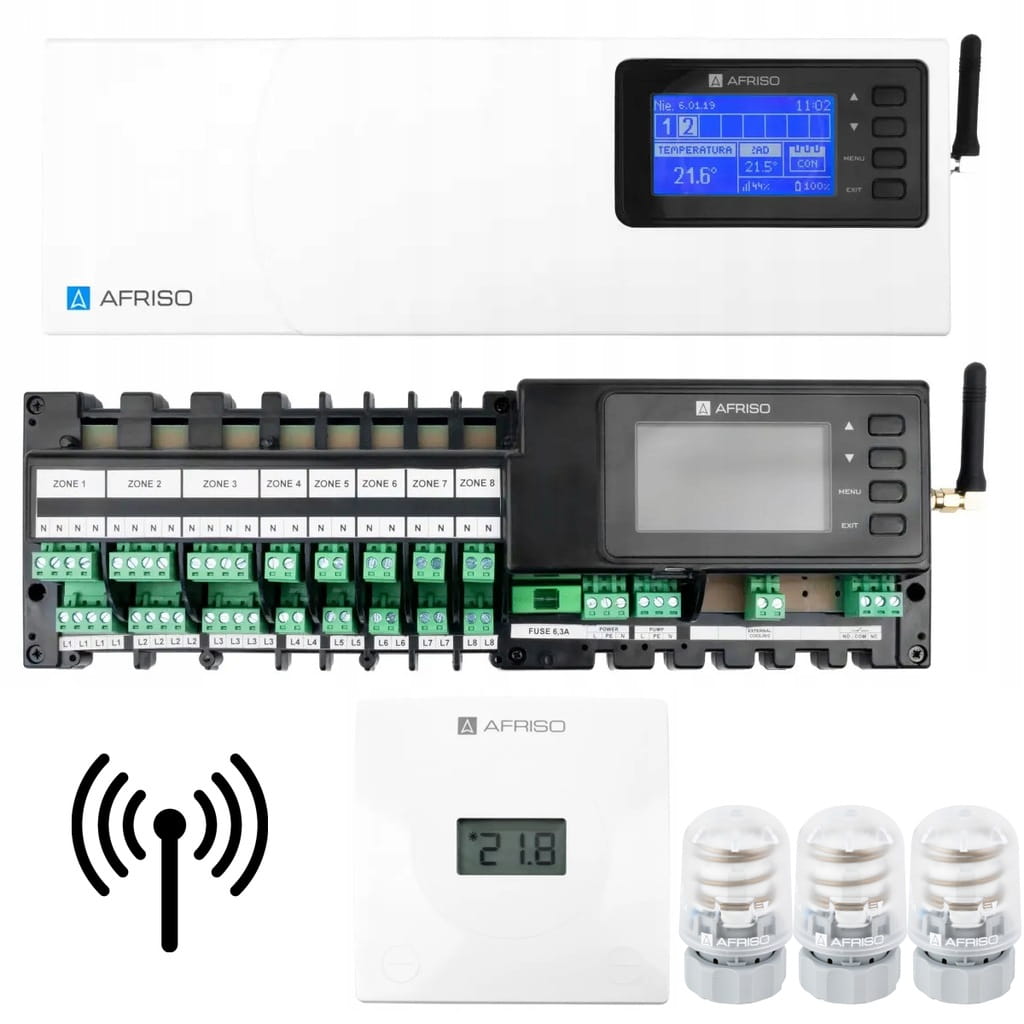

Bezprzewodowa listwa sterująca FloorControl WB02 F-8-230 AFRISO + termostat RT01 F + 3x siłownik termoelektryczny TSA-01

BEZPRZEWODOWY ZESTAW DO STEROWANIA OGRZEWANIEM PODŁOGOWYM FloorControl F AFRISO

Zestaw do sterowania ogrzewaniem podłogowym marki AFRISO z serii FloorControl. W skład zestawu wchodzi:

• Listwa sterująca bezprzewodowa do ogrzewania podłogowego FloorControl WB02 F-8-230 AFRISO
• Termostat bezprzewodowy FloorControl RT01 F AFRISO 230 V AC
• Siłownik termoelektryczny TSA-01, GW M30x1,5 mm, 230 V AC, NC - normalnie zamknięty - 3 SZTUKI

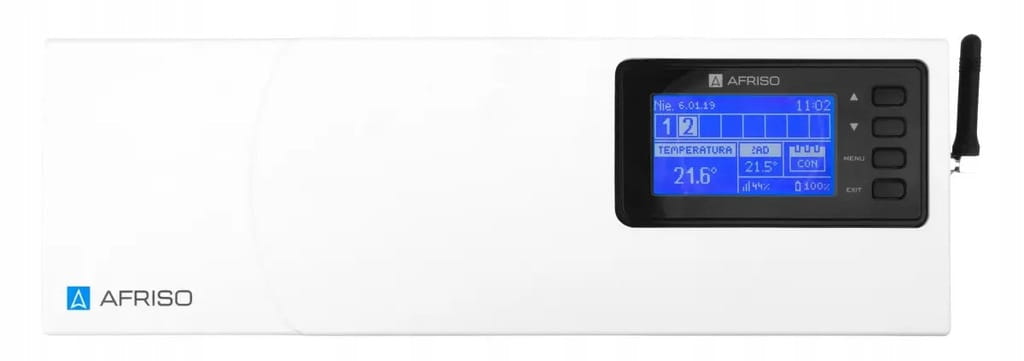

I. Listwa sterująca bezprzewodowa do ogrzewania podłogowego FloorControl WB02 F-8-230 AFRISO

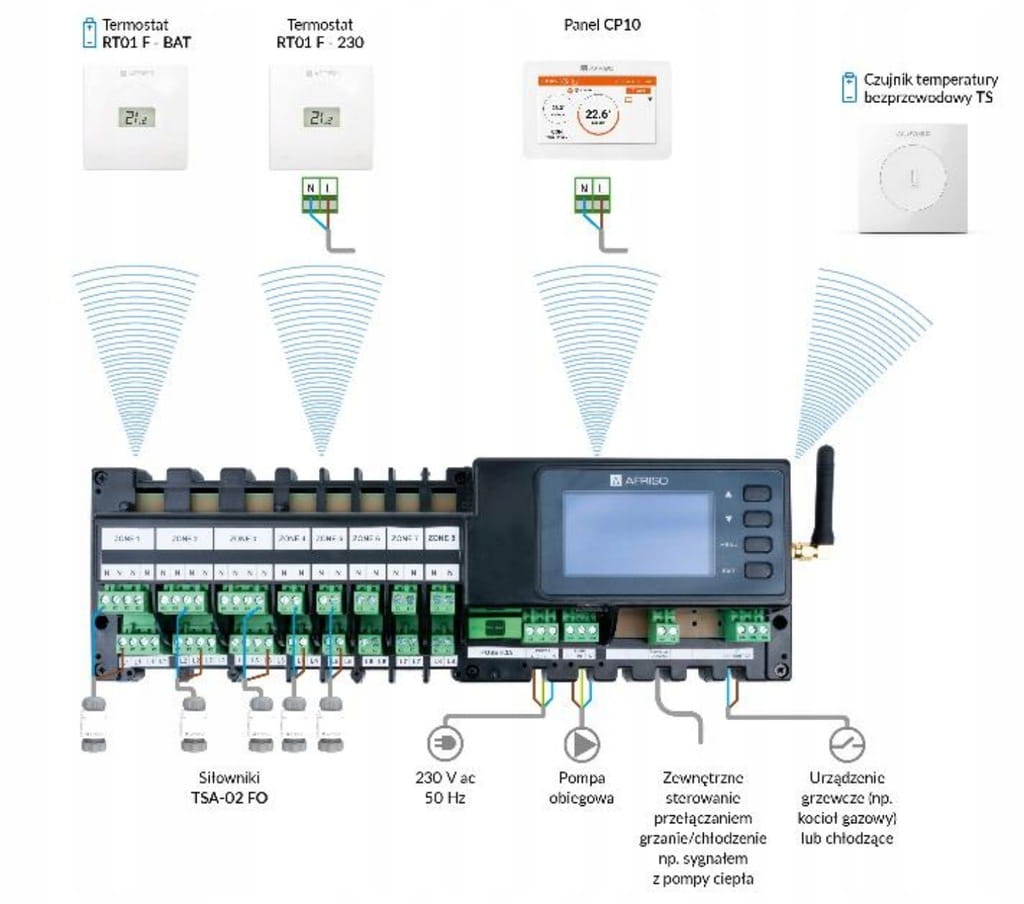

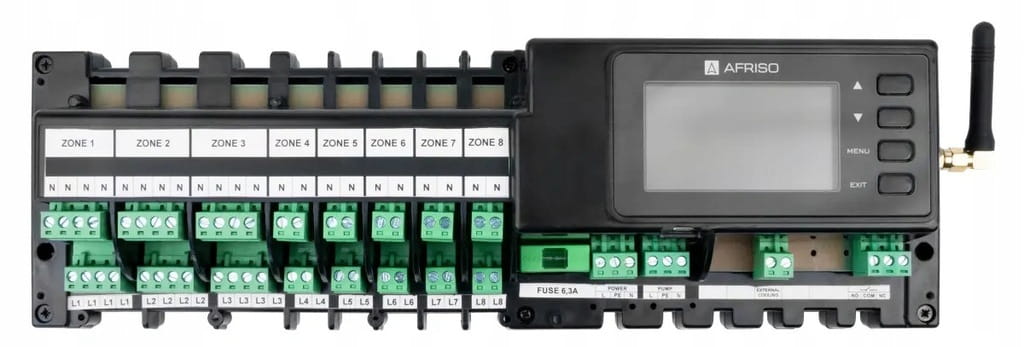

Listwa sterująca WB02 F-8-230 przeznaczona jest do sterowania siłownikami termoelektrycznymi. Sterowanie następuje poprzez bezprzewodową komunikację z termostatami lub czujnikami znajdującymi się w pomieszczeniach. Na podstawie sygnałów z pomieszczeń listwa sterująca otwiera bądź zamyka odpowiednie siłowniki termoelektryczne. Obsługiwane są maksymalnie 22 siłowniki termoelektryczne i maksymalnie 8 czujników/termostatów pokojowych. Czujniki można przyporządkowywać do stref na listwie. Pierwsze trzy strefy obsługują po 4 siłowniki, natomiast pozostałe pięć stref obsługuje po 2 siłowniki. Listwa steruje również pompą obiegową zasilaną 230 V AC i innym zewnętrznym urządzeniem (np. kotłem) poprzez styk bezpotencjałowy.

Listwa AFRISO FloorControl WB02 F8-230 - CECHY PRODUKTU:

• Odbiera sygnały z termostatów pokojowych.
• Komunikacja z termostatami pokojowymi, czujnikami i centralnym panelem sterującym odbywa się bezprzewodowo.
• Umożliwia sterowanie 8 niezależnymi strefami.
• Umożliwa podłączenie do 22 siłowników termoelektrycznych.
• Może sterować pompą obiegową obiegu ogrzewania podłogowego i innym zewnętrznym urządzeniem, np. kotłem gazowym.
• Posiada wyjmowane złączki elektryczne ułatwiajace podłączanie siłowników i termostatów.

LISTWA FloorControl WB02 F8-230 AFRISO - ZASTOSOWANIE:

• Stosowana w instalacjach płaszczyznowych grzewczych i chłodzących.
• Montowana w pobliżu rozdzielacza instalacji płaszczyznowej.
• Steruje instalacją poprzez otwieranie i zamykanie przpeływu czynnika w poszczególnych pętlach instalacji płaszczyznowej za pomocą siłowników termoelektrycznych.

AFRISO WB02 F8-230 - DANE TECHNICZNE:

• Wymiary (szer. x wys. x gł.): 350 x 137 x 72 mm
• Ilość stref grzewczych: max 8
• Ilość obsługiwanych termostatów: max 22
• Zasilanie: 230 V AC
• Obciążalność styku pompy: 0,5 A/230 V AC
• Obciążalność styku bezpotencjałowego: 1 A/250 V AC
• W zestawie: Kabel zasilający zakończony wtyczką.

II. Termostat bezprzewodowy FloorControl RT01 F AFRISO 230 V AC

Termostat FloorControl RT01 F to kompaktowe urządzenie z wyświetlaczem i wbudowanym czujnikiem temperatury, które umożliwia precyzyjną nastawę temperatury w pomieszczeniu. Termostat pokojowy FloorControl RT01 F jest łączony bezprzewodowo z listwą sterującą do ogrzewania podłogowego FloorControl WB02 F-8 w celu sterowania instalacją ogrzewania /chłodzenia podłogowego. Termostat zasilany jest napięciem 230 V AC. Listwa sterująca komunikuje się z termostatem co ok. 4 minuty.

AFRISO FloorControl RT01 F - CECHY PRODUKTU:

• Umozliwia ręczne zadanie temperatury w danym pomieszczeniu lub w danej strefie przy pomocy przyciksów + i -.
• Komunikacja z listwą sterującą odbywa się bezprzewodowo.
• Stosowany w instalacjach płaszczyznowych grzewczych i chłodzących.
• Montowany na ścianie w puszcze elektrycznej.
• Reguluje temperaturę w danym pomieszczeniu lub w danej strefie.

Termostat AFRISO FloorControl RT01 F - DANE TECHNICZNE:

• Wymiary (szer. x wys. x gł.) 81 x 81 x 22 mm
• Temperatura otoczenia 5÷50ºC
• Zakres nastawy temperatury 5÷35ºC
• Błąd pomiaru czujnika +/- 0,5ºC
• Częstotliwość komunikacji radiowej 868 MHz
• Zasilanie 230 V AC

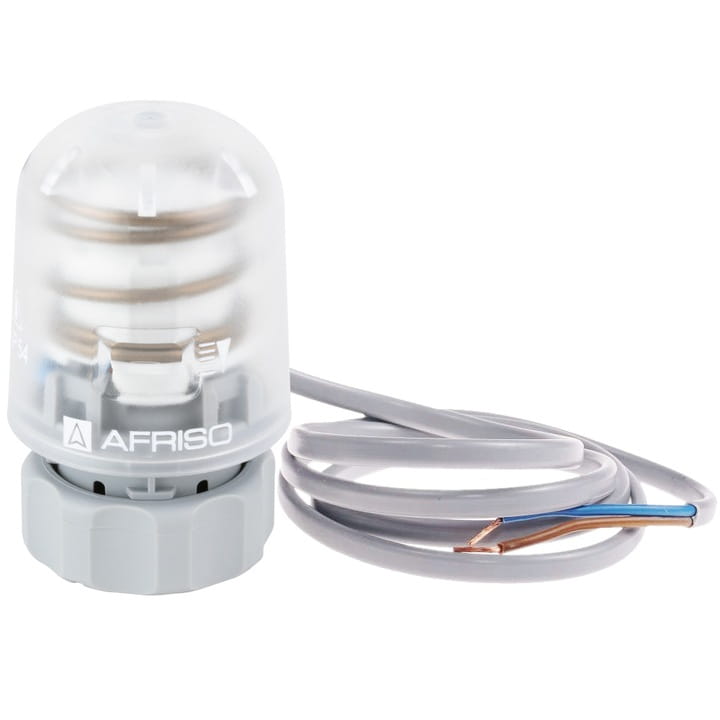

III. Siłownik termoelektryczny TSA-01, GW M30x1,5 mm, 230 V AC, NC - normalnie zamknięty

Siłownik służy do sterowania zaworami termostatycznymi w rozdzielaczach ogrzewania podłogowego. Siłownik wyposażony jest w rozprężny element termiczny, który ogrzewany poprzez podanie napięcia 230 V przesuwa zintegrowany trzpień, otwierając zawór.

Siłownik wyposażony jest w rozprężny element termiczny, który ogrzewany poprzez podanie napięcia 230 V przesuw zintegrowany trzpień, otwierając zawór. Na obudowie umieszczono okienko rewizyjne umożliwiające sprawdzenie czy siłownik jest aktualnie otwarty czy zamknięty

• przyłącze: M30 x 1.5
• napięcie zasilania: 230 V AC
• pobór mocy około: 2W
• funkcja: normalnie zamknięty (NC)
• skok: 3,2 mm
• długość przewodu elektrycznego: 1 m
